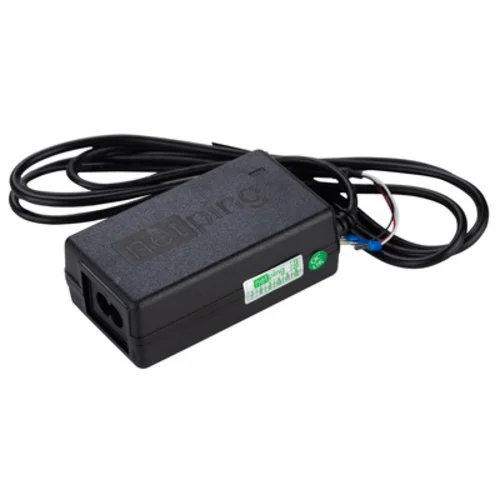

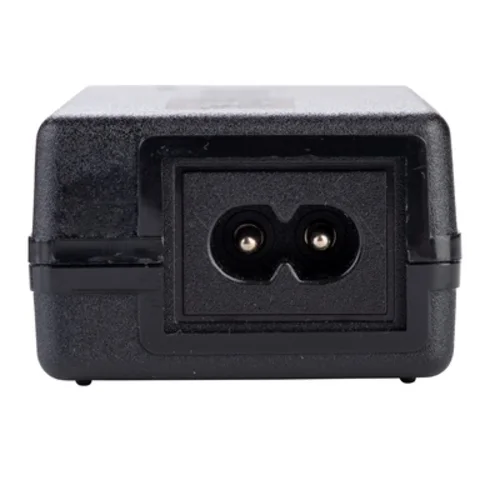

Выполнен в корпусе блока питания с разъемом под IEC320 C7 (IP20). Подключается к любой розетке при помощи съемного кабеля питания.
-
Собственное питание внутренних узлов от сети и сохранение работоспособности в диапазоне напряжений 70...250 В переменного тока с частотой 50/60 Гц.
-
Порог срабатывания: 178–193 В.
-
Порог отпускания 155–175 В.
-
Тип выхода «сухой контакт» / Н. З. и Н. О. контакты (встроенное реле).
-
Длина шлейфа — 1,5 м.
Датчик позволяет определить только факт присутствия или отсутствия напряжения в розетке питания. Датчик не позволяет определять значение напряжения в розетке электропитания.
Выход датчика представляет собой Н. З. (нормально закрытые) и Н. О. (нормально открытые) контакты реле («сухой контакт», три провода: Н. З. — общий — Н. О.). Когда напряжение ниже 155–175 В, контакты реле находятся в разомкнутом состоянии. Когда напряжение выше 178–193 В, состояние контактов меняется на противоположное.
Датчик подключается к контактам IO и GND устройств NetPing/UniPing из расчета того, какой логический уровень нужно получить при отсутствии напряжения. Полярность подключения проводов от датчика значения не имеет.
При необходимости определить, есть ли напряжение в 3-фазной цепи, выведите три розетки электропитания от каждой фазы и используйте три датчика наличия электропитания.
Датчик идет в комплекте с несъемным кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2. Максимально допустимая длина шлейфа — 100 метров.
Физические параметры
Состояние контактов: Н.З и Н.О.
Размеры устройства: 80 х 45 х 25
Комплект поставки: Кабель питания IEC320 C7 to CEE7 XVII (SL-5+SL-8) 1,8 метра, датчик, пакет зип
Длина шлейфа датчика: 1,5 м.
Диапазон температур: -30 °C .. 50 °C
Вес: 101 г.
Характеристики | |
---|---|
Автономное питание | Нет |
Беспроводное подключение | нет |
Наименование товара | Артикул | Цена | Доступно / всего | |
---|---|---|---|---|
SNR-PHD-1.0 | Склад: 100+/100+ шт | |||
SNR-PHD-DIN-1.0 | Склад: 10+/100+ шт |
