Тестер универсальный Цифра-М1

Нет отзывов
Нет вопросов
КБ Связь
Артикул:5800 8.10
Код товара: 46105
КБ Связь

"Цифра-M1" хDSL-тестер + Измеритель U,R,C + LAN-тестер

Ваша цена (за шт): 382 695 ₸
Параметры заказа:
Описание

Тестер универсальный "Цифра-M1" хDSL-тестер + Измеритель U,R,C + LAN-тестер предназначен для диагностики и быстрой оценки качества подключения канала ШПД, с применением технологий семейства: ADSL и VDSL2.
Измерение первичных параметров линии связи U,R,C,определение технического состояния и схемы разводки медного кабеля типов UTP, STP,  поиск неисправностей на физическом и сетевом уровне локальных вычислительных сетей.

Включен в Реестр промышленной продукции, произведенной на территории РФ.
№ записи:   466\10\2023

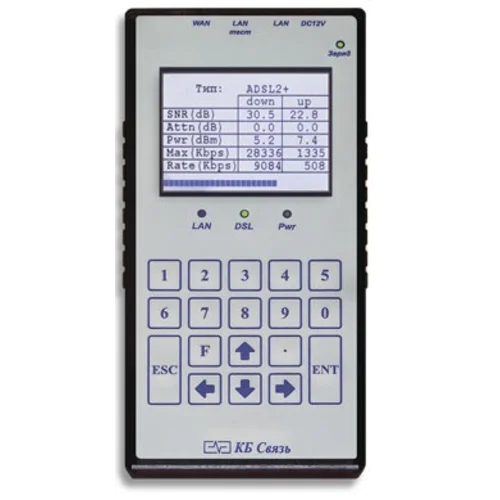

Функции тестера ADSL, VDSL:

  • Измерение в цикличном режиме и вывод на экран дисплея в табличной форме следующей информации:
  • технология соединения;
  • максимальная скорость;
  • достигнутая скорость;
  • затухание в линии;
  • запас помехоустойчивости – соотношение сигнал/шум SNR;
  • выходная мощность;
  • Частотные характеристики линии в виде графика спектрального заполнения рабочей частоты по бинам (распределение «бит на бин»).
  • Частотные характеристики линии в виде графиков по параметру соотношение сигнал/шум (SNR).
  • Частотные характеристики линии в виде графиков по параметру шум покоя (QLN).
  • Эмуляция работы модема.
  • Авторизация (передача логина и пароля серверу доступа) при подключении к сети по протоколу PPPoE.

Измерения первичных параметров U, R, C:

  • Измерение постоянного напряжения: ±350В.
  • Измерение переменного напряжения: 0…300В.
  • Измерение сопротивления: 0…100МОм.
  • Измерение электрической емкости: 0…5 мкФ.

Комплексный тест:
Для удобства пользователя и сокращения времени измерения в тестере реализован «Комплексный тест» с выводом измеренных параметров на дисплей. Все параметры измеряются по схеме: жила «А»-земля, жила «Б»-земля, жилы «А»-«Б» относительно друг друга.

Функции LAN-тестера:

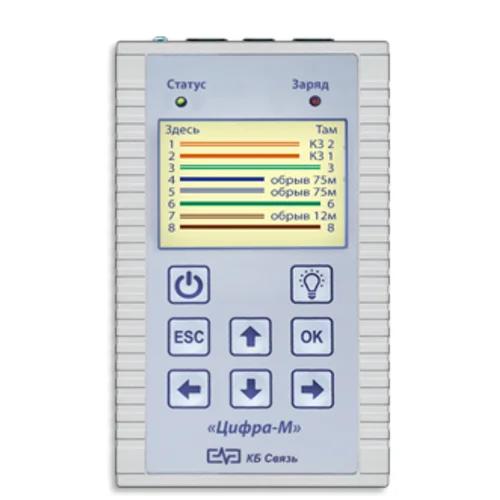

  • Определение и прорисовка карты проводов (определение правильности обжимки проводов) с отображением цветовой гаммы проводов.
  • Определение типа неисправности КЗ, Обрыв - пожильно.
  • Определение расстояния до обрыва в кабелях UTP - пожильно.
  • Входы LAN разъемов защищенны от избыточных токов и напряжений в жилах тестируемого кабеля.

Генератор 1кГц:
определение «своего» кабеля в пучке чужих контактным способом, (при помощи комплектного оконечника-заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит).

Характеристики
Технические характеристики
Тип оборудованияТестер
ДисплейЖК индикатор: графический цветной с подсветкой
Объем памятиМаксимальное количество сохраняемых отчетов в памяти: 100
Источник питанияПитание: от 6-ти элементов (батарейки/аккумуляторы) типа АА, или от сети переменного тока 220В через идущий в комплекте сетевой адаптер питания 12В, 1А
Массогабаритные характеристики
Габаритные размеры, мм190х90х40
ВЕС, КГ0,55
Комплект поставки
Комплект поставкиТестер – 1 шт., Адаптер питания AC/DC 220В/12В – 1 шт., Аккумуляторы 2500mA|ч тип AA – 6шт. Комплект проводов – 1 шт., Оконечник-заглушка – 1шт.,
Документация и ПО
Техническое описание
