Описание

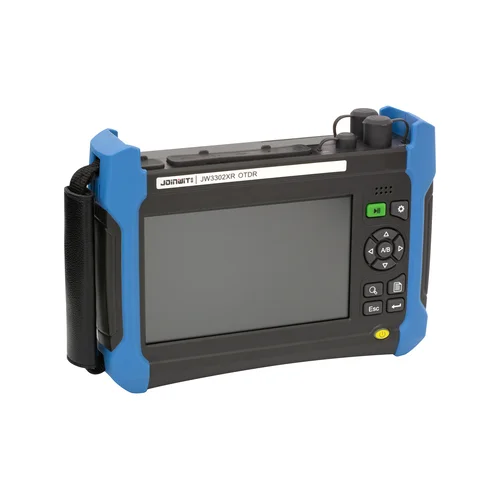

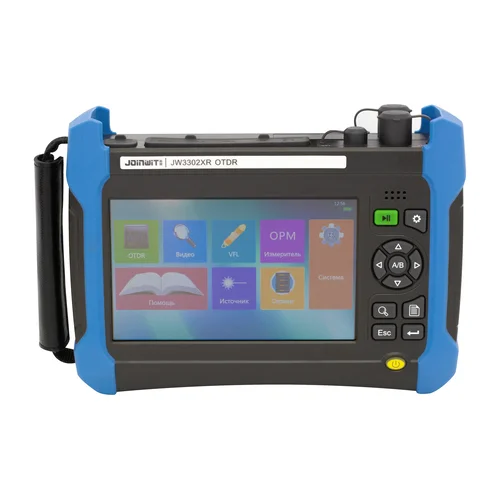

Оптический рефлектометр JW3302XR-S6 - это высокоточный измерительный прибор из серии нового поколения рефлектометров 3302XR. Позволяет быстро и точно определять проблемные участки волокна на расстоянии до 512 километров. Благодаря поддержке Bellcore GR196, на рефлектометре можно просматривать историю измерений волокон, ранее снятых на устройствах других производителей. JW3302XR-S6 работает в четырех режимах: оптический рефлектометр (OTDR), измеритель мощности (OPM), источник оптического излучения (OLS), источник видимого света (VFL).
Основные особенности:
- 7 дюймовый TFT цветной ЖК-дисплей;
- высокая точность измерений;
- две рабочие длины волны 1310/1550 нм;
- динамический диапазон 50/50 дБ;
- встроенный измеритель оптической мощности;
- встроенный источник оптического излучения;
- более 8 часов автономной работы от встроенной Li-Ion батареи;
- поддержка Bellcore GR196 и SR-4731;
- интерфейсы: USB, MICRO-USB, 10M/100M Ethernet;
- поддержка русского языка.
Характеристики
| Технические характеристики | |
|---|---|
| Тип оборудования | Оптический рефлектометр |
| Тип разъема | FC/UPC |
| Тип волокна | SM |
| Длина волны, нм | 1310/1550 |
| Динамический диапазон, дБ | 50/50 |
| Диапазоны измеряемых расстояний, км | 0,4; 0,8; 1,6; 3,2; 6.4; 16; 32; 64; 128, 256; 512 |
| Длительность импульса, нс | 3; 5; 10; 30; 80, 160; 320; 640; 1280; 5120; 10240; 20480 |
| Мертвая зона по затуханию, м | 4,5 |
| Мертвая зона по событию, м | 0,8 |
| Дисплей | 7" TFT цветной |
| Интерфейсы | Micro USB USB Ethernet |
| Источник питания | Li-Ion аккумулятор 6800 мАч / 11,1 В |
| Время работы | 8 часов |
| Язык интерфейса | Русский; Английский |
| Общие | |
| Измерение активного волокна | Нет |
| Возможность оформления сертификата поверки | Нет |
| Массогабаритные характеристики | |
| Габаритные размеры, мм | 252х180х55 |
| ВЕС, КГ | 1,8 |
| Источник видимого излучения (VFL) | |
| Длина волны (VFL), нм | 650±20 |
| Тип разъема (VFL) | 2,5 мм универсальный (SC, FC, ST) |
| Мощность излучения VFL, мВт | 2 |
| Измеритель оптической мощности (PM) | |
| Длина волны (PM), нм | 850/1300/1310/1490/1550/1625/1650 |
| Тип разъема (PM) | FC |
| Диапазон измерений, дБм | -60...+3 |
| Стабилизированный источник излучения (SLS) | |
| Длина волны (SLS) | 1310/1550 |
| Тип разъема (SLS) | FC/UPC |
| Выходная мощность (SLS), дБм | -5 |
| Модуляция | CW 270 Гц 1 кГц 2 кГц |
| Условия эксплуатации | |
| Влажность | 0...80% |
| Температура хранения, °C | от -20 до 50 |
| Температура эксплуатации, °C | от -10 до 60 |
| Комплект поставки | |

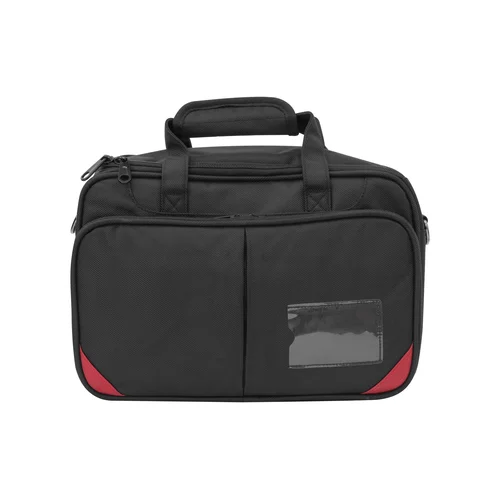

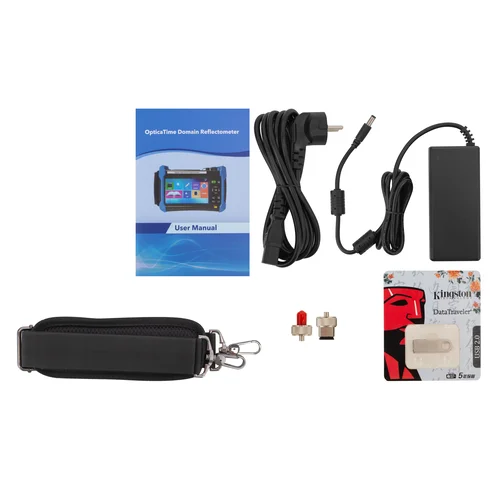

| Комплект поставки | Рефлектометр - 1 шт; Адаптер питания - 1 шт; Кабель питания - 1 шт; Адаптер SC OTDR - 1 шт; Адаптер ST OTDR - 1 шт; Накопитель USB - 1 шт; Руководство по эксплуатации - 1 шт; Сертификат калибровки - 1шт; Сумка для переноски - 1 шт; Ремень для сумки - 1 шт. |
