Описание

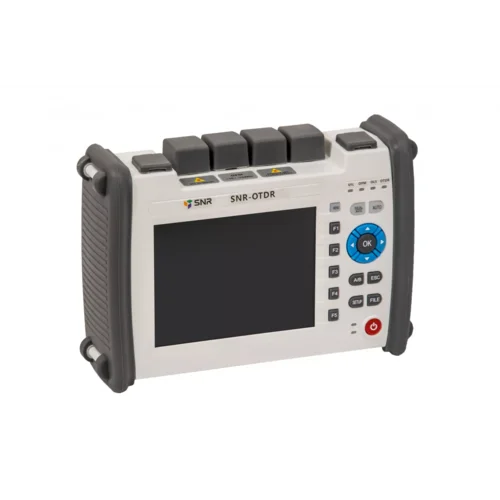

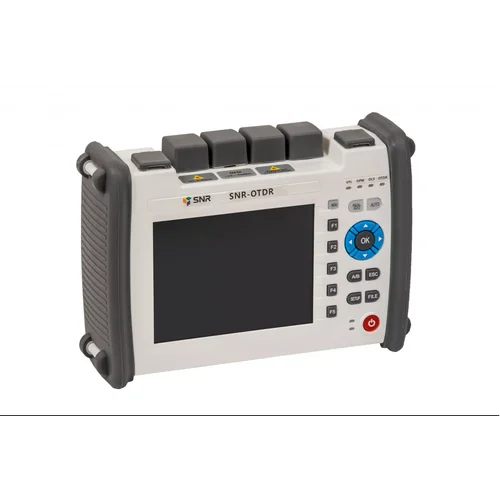

Оптический рефлектометр SNR-OTDR-11 - это электронно-оптический измерительный прибор, используемый для определения характеристик оптических волокон. Он определяет местонахождение дефектов и повреждений, измеряет уровень потерь сигнала в любой точке оптического волокна. Все, что нужно для работы с оптическим рефлектометром - это доступ к одному концу волокна.
Благодаря динамическому диапазону 40/38 дБ данная модель является универсальным решением для диагностики различных типов ВОЛС: локальных, городских, PON, магистральных.
В рефлектометр также встроен измеритель оптической мощности (OPM), источник видимого света (VFL), источник оптического излучения (OLS).
Основные особенности:
- высокая точность измерений;
- две рабочие длины волны 1310/1550 нм;
- динамический диапазон 40/38 дБ;
- встроенный измеритель оптической мощности;
- встроенный источник видимого света 650 нм;
- встроенный источник оптического излучения;
- более 10 часов автономной работы от встроенной Li-Ion батареи;
- возможность подключения к ПК;
- надежность, защищенность и неприхотливость.
Характеристики
| Технические характеристики | |
|---|---|
| Тип оборудования | Оптический рефлектометр |

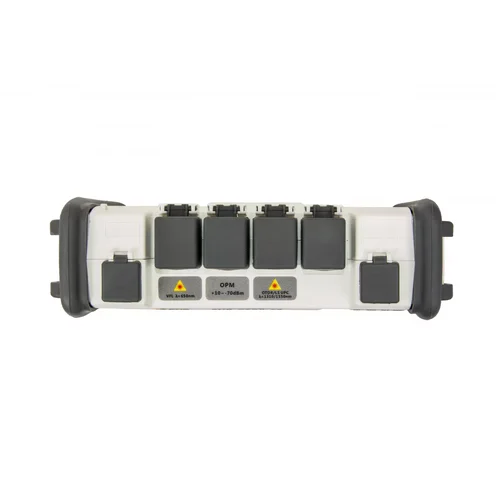

| Тип разъема | Сменный FC/UPC, SC/UPC |
| Тип волокна | SM |
| Длина волны, нм | 1310/1550 |
| Динамический диапазон, дБ | 40/38 |
| Диапазоны измеряемых расстояний, км | 0,5; 1; 2; 5; 10; 20; 40; 80; 120; 200; 240 |
| Длительность импульса, нс | 3, 5; 10; 20; 30; 50; 100; 200; 300; 500; 1000; 5000; 10000; 20000 |
| Мертвая зона по затуханию, м | 4 |
| Мертвая зона по событию, м | 0,8 |
| Дисплей | 5,6" сенсорный TFT |
| Интерфейсы | USB |
| Источник питания | Li-Ion аккумулятор 2500 мАч / 7,4 В х 2 шт |
| Время работы | более 10 |
| Массогабаритные характеристики | |
| Габаритные размеры, мм | 215х165х68 |
| ВЕС, КГ | 1,1 (с АКБ) |
| Источник видимого излучения (VFL) | |
| Длина волны (VFL), нм | 650 |
| Тип разъема (VFL) | FC/UPC |
| Эффективное расстояние, км | до 10 |
| Измеритель оптической мощности (PM) | |
| Длина волны (PM), нм | 850/1310/1490/1550/1625/1650 |
| Тип разъема (PM) | FC/UPC |
| Диапазон измерений, дБм | -60…+50 |
| Стабилизированный источник излучения (SLS) | |
| Длина волны (SLS) | 1310/1550 |
| Тип разъема (SLS) | FC/UPC |
| Выходная мощность (SLS), дБм | -7±2 |
| Модуляция | CW 270 Гц 1 кГц 2 кГц |
| Условия эксплуатации | |
| Влажность | 0...95% (без конденсата) |
| Температура хранения, °C | от -20 до 70 |
| Температура эксплуатации, °C | от -10 до 50 |
| Комплект поставки | |

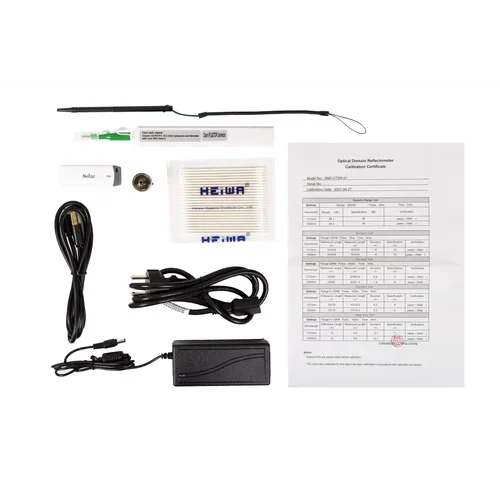

| Комплект поставки | Рефлектометр - 1шт

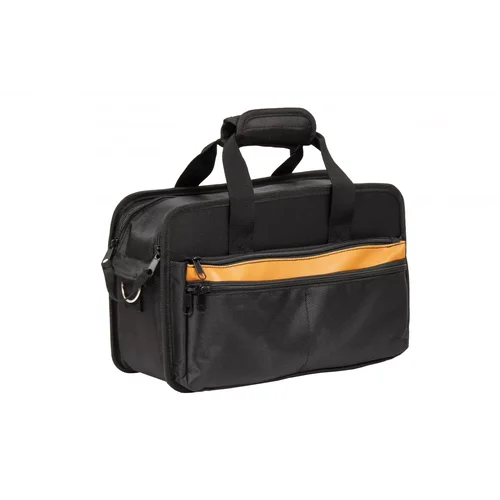

Портативная сумка - 1шт Ремень для переноски в сумке - 1шт Ремень для переноски рефлектометра - 1шт Комплект для чистки разъемов - 1компл Переходной адаптер FC-UPC - 1шт Переходной адаптер SC-UPC - 1шт USB накопитель - 1шт Кабель для подключения к ПК - 1шт Стилус - 1шт Адаптер питания - 1шт |
| Характеристики | |
| Возможность оформления сертификата поверки | Да |
