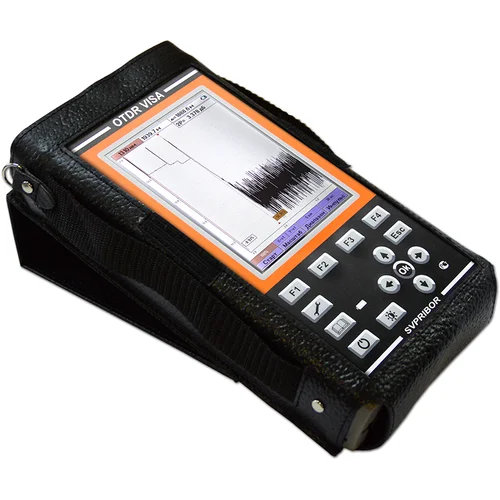

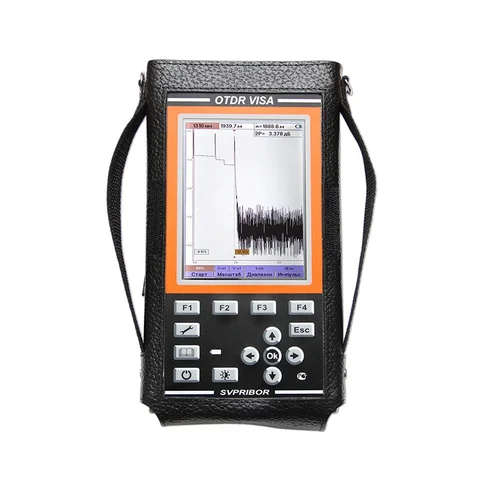

Рефлектометр оптический Связьприбор OTDR VISA (модуль M2)

Нет отзывов
Нет вопросов
Связьприбор
Артикул:SVP VISA M2
Код товара: 06499
Связьприбор

Оптический рефлектометр на две длины волны (1310/1550 нм), динамический диапазон 32/30 дБ (модуль М2)

Ваша цена (за шт): 701 029 ₸
Параметры заказа:
Описание

​Oпция PM заказывается дополнительно.

​OTDR VISA - оптический рефлектометр на 2 длины волны 1310 и 1550 нм.

Универсальный измерительный комплекс для эксплуатации ВОЛС. Прибор может применяться при монтаже для паспортизации линии, при эксплуатации волоконно-оптических линий связи для контроля состояния оптических кабелей и локализации неисправности. Удобен для оснащения магистральных станций, а также при эксплуатации новых технологий доступа оптоволокна в дом (PON, FTTB и др. FTTx).

Опция (заказывается дополнительно):

  • Опция измерителя оптической мощности на 1310 и 1550 нм (PM, FC, +6 .. -70 дБм)

Основные особенности:

  • «Автоматические измерения»: просто нажать кнопку «старт» - прибор сам выставит нужные параметры, проведет измерения и покажет рефлектограмму с анализом технического состояния линии

  • Анализ потерь 2P, 2PA, LSA, 5PA, ORL, REF

  • Высококонтрастный ЖК дисплей 480х640

  • Связь с компьютером USB

  • Обновление ПО с диска

  • Сохранение данных в стандарте Bellcore

  • Проведение измерений и автоматическое сохранение результатов на двух длинах волн

  • Функция определения активного волокна

Функциональные возможности:

  • Определение распределения потерь вдоль ВОЛС, выявление элементов линии связи

  • Определение точного расположения обрывов или дефектных участков ВОЛС

  • Оценка полных потерь в волоконно-оптической линии связи при приемке линии и периодическом тестировании

  • Измерение средних потерь оптического волокна на катушках, равномерность распределения потерь в волокне и выявление наличия локальных дефектов при производстве волокна

  • Измерение потерь в механических и в сварных соединениях

  • Обнаружение постепенного или внезапного ухудшения качества волокна путем сравнения его характеристик с результатами более ранних измерений

  • Проведение измерений средней оптической мощности (в дБм и мВт) при работе с внешним источником лазерного излучения на длинах волн 1310 и 1550 нм

  • Сохранение в энергонезависимой памяти результатов измерений (рефлектометрических и измерений мощности) с возможностью их просмотра или последующей передачи на персональный компьютер

Характеристики
Технические характеристики
Тип оборудованияОптический рефлектометр
Тип разъемаFC
Тип волокнаSM
Длина волны, нм1310/1550
Динамический диапазон, дБ32/30
Диапазоны измеряемых расстояний, кмАвто; 0,3; 0,6; 1.2; 2,5; 5; 10; 20; 40; 80; 160
Длительность импульса, нс4; 10; 30; 100; 300; 1 000; 3 000; 10 000; 20 000
Мертвая зона по затуханию, мНе более 10
Мертвая зона по событию, мНе более 3
Дисплей480х640 высококонтрастный цветной TFT
Объем памяти10 000 рефлектограмм
ИнтерфейсыUSB
Источник питанияДва Li-Ion аккумулятора
Время работыНе менее 8 часов
Язык интерфейсаРусский
Массогабаритные характеристики
Габаритные размеры, мм120х230х40
ВЕС, КГ1,0
Источник видимого излучения (VFL)
Длина волны (VFL), нм650
Тип разъема (VFL)FC
Мощность излучения VFL, мВт1
Условия эксплуатации
Влажность0...90% (без конденсата)
Температура хранения, °Cот -20 до 60
Температура эксплуатации, °Cот 5 до 50
Комплект поставки
Комплект поставкиРефлектометр OTDR VISA - 1 шт
Сетевой адаптер - 1 шт
Оптический патчкорд FC-FC - 1 шт
USB-кабель - 1 шт
Руководство по эксплуатации - 1 шт
CD с программным обеспечением - 1 шт
Сумка для переноски - 1 шт
Чехол - 1 шт
Li-Ion аккумулятор - 2 шт
