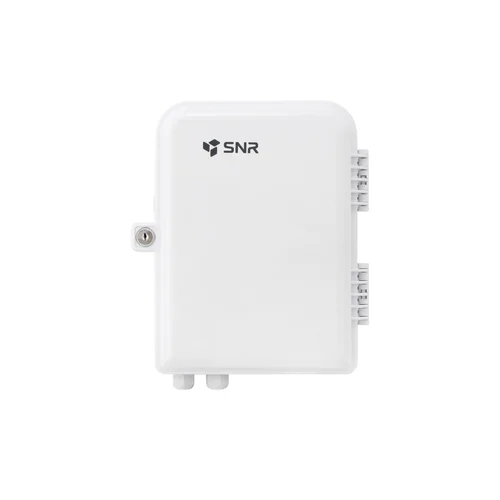

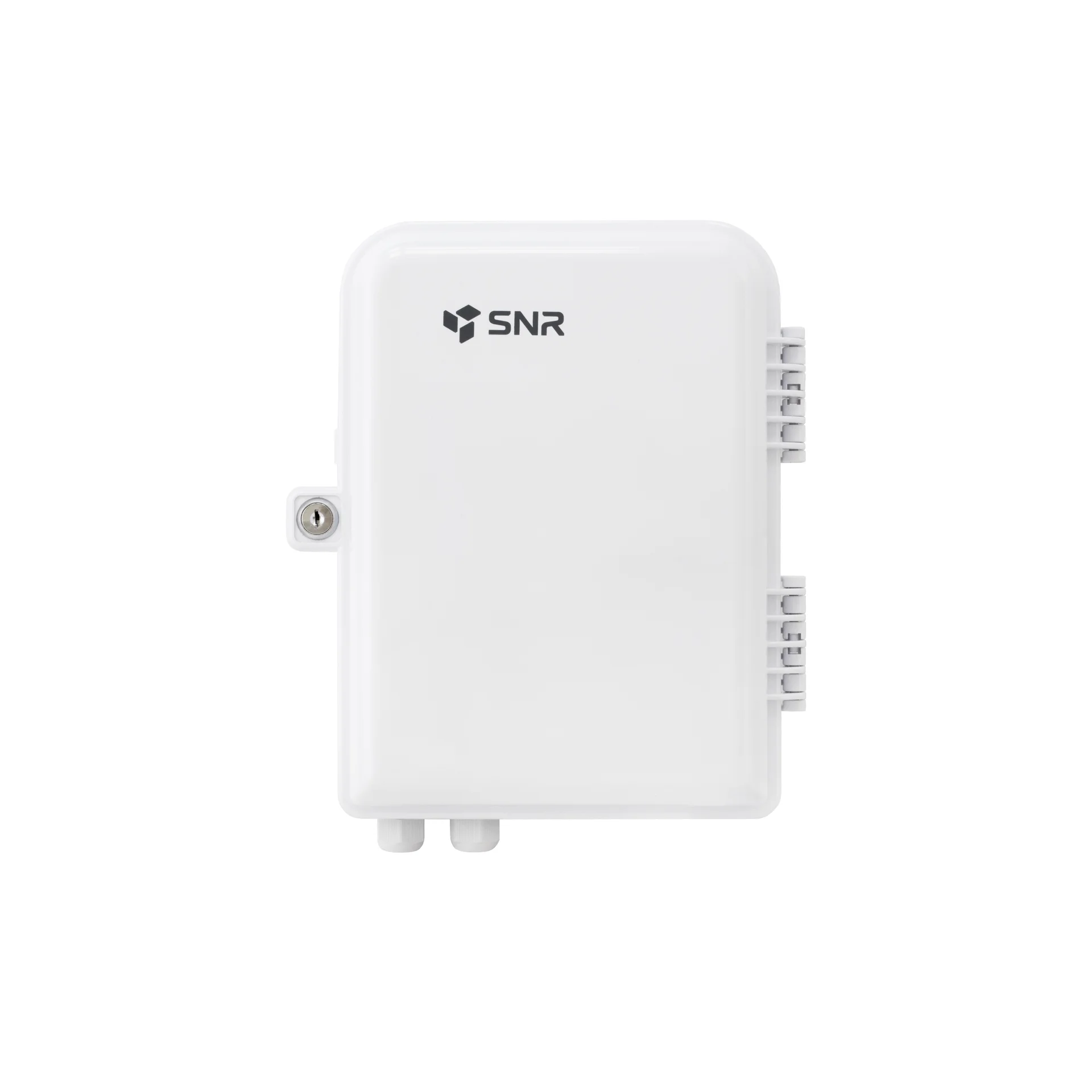

Оптический бокс SNR-FTTH-FDB-16A используется в системах передачи данных для соединения и коммутации магистральных и абонентских оптических кабелей, а также механической защиты сварных соединений оптических волокон. Он может использоваться в качестве кроссировочного узла при реализации вводно-распределительных устройств, телекоммуникационных кроссов. Допускает ввод двух линейных оптических кабелей и до 16 абонентских отводов.
Корпус бокса изготовлен из пластика устойчивого к ультрафиолетовому воздействию и расчитан на эксплуатацию в широком температурном диапазоне (-40°C ~ +60°C). Степень защиты IP65 позволяет использовать SNR-FTTH-FDB-16A как внутри помещений, так и для уличного монтажа.
Применение:
- FTTH
- PON
- телекоммуникационные сети
- локальные сети

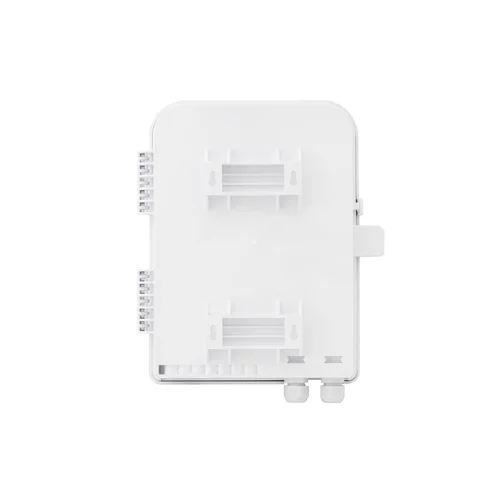

На задней стенке расположены отверстия для настенного крепления и монтажной ленты для последуюшей установки бокса на опоре.Встроенный замок обеспечивает защиту от несанкционированного доступа.

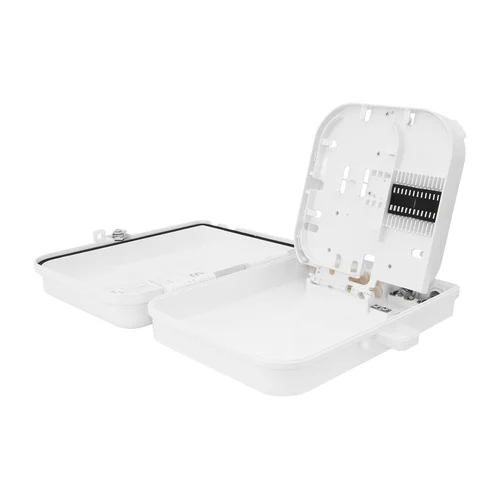

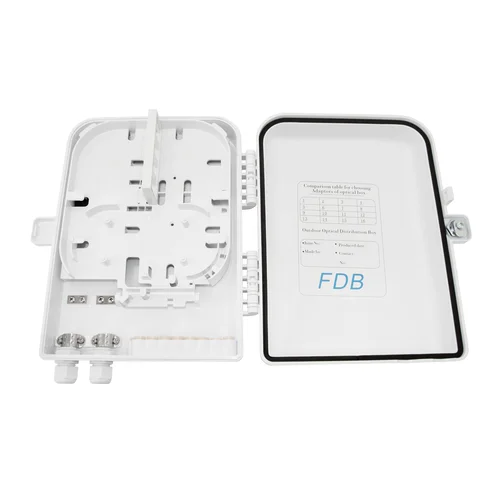

Внутри бокса расположена откидная двусторонняя панель с широким углом открытия (более 90°), что существенно упрощает процесс монтажа и обслуживания. На одной стороне панели находится адаптерная планка, позволяющая разместить до 16 оптических адаптеров типа SC и LC Duplex. На другой стороне расположена сплайс-кассета для фиксации гильз КДЗС и размещения запаса оптического волокна и оптических делителей 1/16. Возможность установки оптических делителей позволяет использовать SNR-FTTH-FDB-16A при строительстве PON сетей.
Основные особенности:

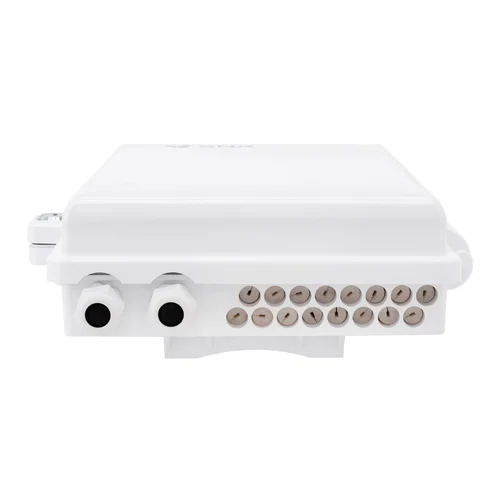

- 2 ввода для линейного кабеля, 16 отводов абонентских линий;
- компактное и эргономичное внутреннее устройство бокса;
- удобство при монтаже и обслуживании;
- различные варианты монтажа: внутри помещений, уличный;
- степень защиты IP65;
- прочный и надежный корпус;
- большой угол открытия крышки и сплайс-кассеты.
Сравнительная таблица аналогичных моделей
| Параметры | SNR-FTTH-FDB-16A | SNR-FTTH-FDB-16 |
| Габаритные размеры, мм | 305 х 270 х 76 | 306 х 240 х 106 |
| Дополнительные фиксаторы крышки бокса | - | + |
| Крепление линейного оптического кабеля | металлическая планка | регулируемые металлические хомуты |
| Возможность крепления оптического модуля | - | + |
| Общие | |
|---|---|
| Тип монтажа | Уличный |
| Крепление под ленту | Да |
| Возможность размещения делителя PLC | Да |
| Материал: | ABS пластик |
| Цвет | Серый |
| Количество вводов линейного кабеля | 2 |
| Допустимый диаметр вводимых кабелей, мм | до 13 |
| Количество выводов абонентского кабеля | 16 |
| Количество устанавливаемых адаптеров | 16 |
| Тип устанавливаемых адаптеров | SC/LC Duplex |
| Степень защиты | IP65 |
| Температура эксплуатации, °C | от -40 до 85 |
| Габаритные размеры, мм | 305х270х76 |
| ВЕС, КГ | 1,25 |
| Количество в упаковке | 10 |

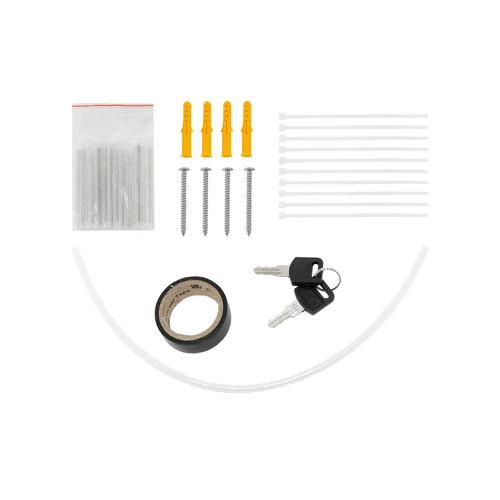

| Комплект поставки | Бокс SNR-FTTH-FDB-16A - 1 шт Ключ - 1 шт Транспортная трубка - 2 шт Уплотнители для абонентских кабелей - 16 шт Расходные материалы: саморезы, дюбели, стяжки, гильзы КДЗС - 1 комплект |
