Назначение:
Кабель оптоволоконный облегченного типа ОМЗКГЦ-10-01-0.22-24 (2,7) предназначен для проведения монтажных работ в открытом грунте. Прокладка этого изделия возможна в почвы любого типа. Не допускается монтаж на тех участках, где земля склонна к промерзаниям. Это связано с тем, что в процессе перехода грунтовых вод из жидкого состояния в твердое (под воздействием отрицательных температур) почва увеличивается в объеме, что может вызывать нежелательные деформации мерзлого грунта и повреждение кабельной линии.
Кабели марки ОМЗКГЦ-10-01-0.22-24 (2,7) подходят для монтажа в различных узлах и сооружениях, в том числе при укладке кабеля в подземные туннели (кабельная канализация), на отдельных участках канализационных сетей, в шахтах и на мостовых конструкциях, путепроводах, виадуках, в различных трубах, при монтаже кабельных линий через водоемы с малыми глубинами.

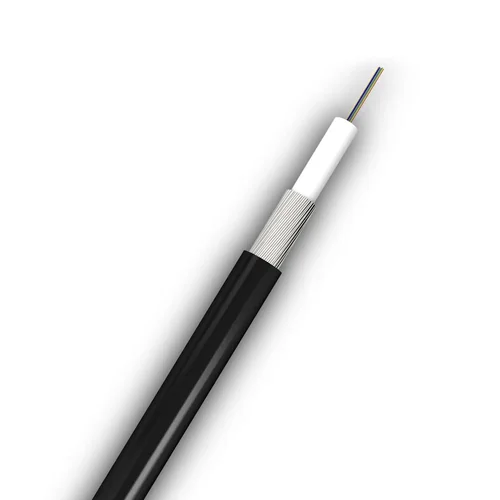

Описание конструкции:
1. Оптическое волокно. (ОВ);
2. Внутримодульный гидрофобный заполнитель;
3. Центральный оптический модуль (ЦОМ);
4. Броня – повив из стальной оцинкованной проволоки с пропиткой из гидрофобного заполнителя;
5. Наружная оболочка – светостабилизированный полиэтилен, устойчивый к УФ-излучению.
Характеристики | |
---|---|
Тип оптического кабеля | В грунт |
Диэлектрическая конструкция | Нет |
Количество волокон | 24 |
Тип волокна | SM (G.652.D) |
Типовое затухание, дБ/км | ≦0,32 (1310 нм) / ≦0,18 (1550 нм) |
Диаметр кабеля, мм | 6,1 |
Тип брони | Стальные проволоки |
Стойкость к растяжению, кН | 2.7 |
Материал оболочки | PE |
Цвет оболочки | Черный |
Температура монтажа, °C | от -30 до 50 |
Температура хранения, °C | от -30 до 50 |
Температура эксплуатации, °C | от -60 до 70 |
Масса кабеля, кг/км | 61 |
Стандартная строительная длина, км | 4-5 |
