Спиральные зажимы предназначены для анкерного крепления самонесущего оптического кабеля (ADSS), монтируемого на линиях городского электрохозяйства (уличного освещения, наземного электротранспорта), элементах зданий и сооружений при длине пролетов более 100 м. Крепеж состоит из протектора - для защиты оболочки кабеля от повреждения, силовой спирали и коуша.
Протектор спиральный применяется для защиты оптических самонесущих кабелей от механических повреждений в местах пересечения с другими кабельными линиями, опорами, зданиями и прочими препятствиями. Протектор представляет собой пряди спиралей, скрепленных между собой специальным раствором, с внутренней стороны которых нанесен абразив.
Коуш представляет собой металлическую основу, с помощью которой зажим крепится к опоре. Существует множество модификаций для различных длин пролета, нагрузки и прочности заделки кабеля.

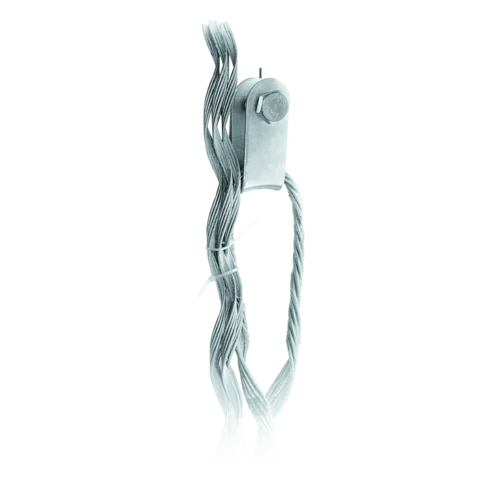

Зажим натяжной спиральный (НСО) представляет собой U-образную прядь из нескольких спиральных проволок, скрепленных между собой специальным раствором с внутренней стороны которых нанесен абразив. Зажим изготавливается в климатическом исполнении УХЛ, категории 1. Обеспечивает прочность заделки кабеля и не влияет на механические и оптические характеристики кабеля.
Расшифровка маркировки SNR-НСО-15-12,3/12,9П:
- НСО - зажим натяжной спиральный;
- 15 - предназначен для кабелей с нагрузкой до 15 кН;
- 12,3/12,9 - минимальный/максимальный диаметр зажимаемого кабеля;
- П - наличие протектора.
Комплект поставки SNR-НСО-15-12,3/12,9П:
- коуш;
- спираль силовая Lc=800-950 мм, состоящая из 5-ти проклеенных между собой спиралей и нанесенным абразивом;
- протектор Lc=1000-1200 мм (количество прядей зависит от диаметра кабеля).
| Общие | |
|---|---|
| Вид арматуры | Спиральные |
| Максимально допустимая нагрузка, кН | 15,0 |
| Диаметр зажимаемого элемента, мм | от 12.3 до 12.9 |
| Материал: | Сталь горячего цинкования |
| Температура эксплуатации, °C | от -60 до 40 |
| Длина зажима, мм | Зажим: 800-950 Протектор: 1000-1200 |
| ВЕС, КГ | 1,4 |
