Описание
Промышленный взрывозащищенный виброметр предназначен для измерения вибрации и температуры узлов машин и механизмов, контроля измеренных значений и передачи данных по каналам Bluetooth, LoRaWAN, NB-IoT.
Ключевыми особенностями виброметра промышленного "Автон" являются:
- использование современных технологий трехосевого измерения вибрации, позволяющих решать большую часть задач вибромониторинга и вибродиагностики дешевым и надежным способом;
- использование радиоканалов для передачи данных Bluetooth - до 100 метров и LoRa или NB-IoT - до 15 км, что делает виброметр «Автон» важнейшим элементом индустриальных систем.
Датчик вибрации может применяться в условиях производственных помещений и на открытом пространстве, включая взрывоопасные производства, химическую и пищевую промышленность, энергетику. Примеры задач, решаемых беспроводными виброметрами "Автон":
- мониторинг состояния двигателей, редукторов, насосов и других механизмов по уровню вибрации;
- диагностика технического состояния оборудования по сигналам вибрации - сбалансированность, состояние подшипников, качество крепления к фундаменту, соосность;
- контроль вибрации опор и элементов конструкции.
Характеристики:
| Канал измерения вибрации | |
| оси измерения сигнала вибрации | Произвольная комбинация осей X, Y, Z |
| диапазоны рабочих частот при измерении СКЗ виброускорения, СКЗ виброскорости и измеренных значений ускорения (нижняя граница Fн .. верхняя граница Fв), Гц | 2 .. 250 или 10...1000 |
| диапазон рабочих частот при измерении СКЗ виброперемещения (нижняя граница Fн .. верхняя граница Fв), Гц | 2 .. 250 |
| неравномерность амплитудно-частотной характеристики относительно базовой частоты в диапазоне частот от 2Fн до 0,5Fв, % | не более ±10 |
| неравномерность амплитудно-частотной характеристики относительно базовой частоты в диапазоне частот от Fн до 2Fн и от 0,5Fв до Fв, % | не более +10/-20 |
| относительный коэффициент поперечного преобразования, % | не более 5 |
| пределы допускаемой дополнительной относительной погрешности измерения СКЗ виброскорости, СКЗ виброускорения и СКЗ виброперемещения вызванной изменением температуры окружающей среды от нормальных условий, %/оС | не хуже ±0,07 |
| СКЗ виброперемещения | |
| диапазон измерения, мкм | 5-300 |
| базовая частота измерения, Гц | 49 |
| предел допускаемой основной относительной погрешности измерения на базовой частоте от 5 до 10 мкм, % | не хуже ±10 |
| предел допускаемой основной относительной погрешности измерения на базовой частоте от 10 до 300 мкм, % | не хуже ±5 |
| разрешающая способность, мкм | 0,1 |
| СКЗ виброскорости | |
| диапазон измерения на базовой частоте, мм/с | 0,5-100 |
| базовая частота измерения, Гц | 80 |
| предел допускаемой основной относительной погрешности измерения на базовой частоте от 0,5 до 1 мм/с, % | не хуже ±10 |
| предел допускаемой основной относительной погрешности измерения на базовой частоте от 1 до 100 мм/с, % | не хуже ±5 |
| разрешающая способность, мм/с | 0,01 |
| СКЗ виброускорения | |
| диапазон измерения на базовой частоте, м/с2 | 0,5-100 |
| базовая частота измерения, Гц | 80 |
| предел допускаемой основной относительной погрешности измерения на базовой частоте от 0,5 до 1 м/с2, % | не хуже ±10 |
| предел допускаемой основной относительной погрешности измерения на базовой частоте от 1 до 100 м/с2, % | не хуже ±5 |
| разрешающая способность, м/с2 | 0,01 |
| Мгновенные значения ускорения | |
| количество значений | 4096 |
| разрешающая способность измерения, mg | 1 |
| Канал измерения температуры в вибропреобразователе | |
| нижний предел измерения, °C | -40 |
| верхний предел измерения, °C | +105 |
| абсолютная погрешность, °C | ± 5,0 |
| разрешающая способность, °C | 0,1 |
| Канал измерения температуры в термопреобразователе | |
| нижний предел измерения, °C | -55 |
| верхний предел измерения, °C | +125 |
| абсолютная погрешность, °C | ±1,0 |
| разрешающая способность, °C | 0,1 |
| Интерфейс ближней связи | Bluetooth Low Energy 5.0 |
| протокол | GATT |
| радиус действия, м | не менее 35м |
| скорость передачи информации, бит/сек | до 256 000 |
| Интерфейс дальней связи для модификации с LoRaWAN | LoRaWAN 1.0.3 |
| протокол | Автон |
| радиус действия в условиях городской застройки, м | до 2 000 |
| радиус действия на открытой местности в условиях прямой видимости, м | до 15 000 |
| скорость передачи информации, бит/сек | от 250 до 5 470 |
| Рабочий диапазон температур, °C | |
| преобразователь измерительный | -40 (-52, -56) .. +60 |
| вибропреобразователь | 40 .. +105 |
| термопреобразователь | 40 .. +125 |
| Класс взрывозащиты | 0Ex ia IIC T4 Ga X |
| Степень защиты оболочки | IP68 |
| Питание | батарея D LiMnO2 |
| емкость, А*ч | 11 |
| количество измерений для модификации с двумя каналами измерения вибрации и двумя каналами измерения температуры, шт. | не менее 120 000 |
| Габаритные размеры измерительного преобразователя | |
| длина, мм | 156 |
| диаметр, мм | 63 |
| Габаритные размеры вибропреобразователя | |
| длина, мм | 39 |
| диаметр, мм | 38 |
| Масса, кг | не более 1,0 |
Комплектация:
Виброметр ............... 1 шт.
Кронштейн (по заказу)......................... 1 шт.
Паспорт ......................... 1 шт.
*комплектация может изменяться по согласованию с заказчиком
Модификации изделия
Виброметры изготавливаются следующих типов:

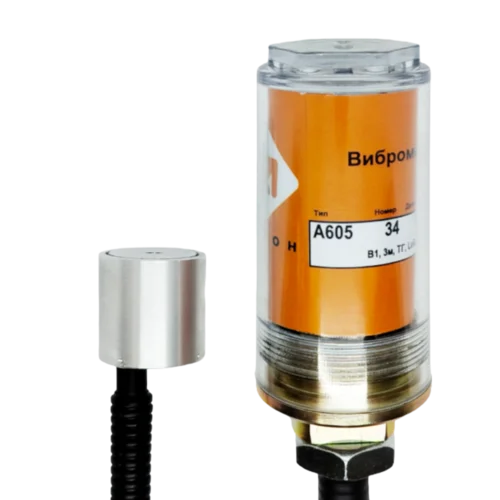

- для измерения вибрации, одноканальный (рисунок 1а);

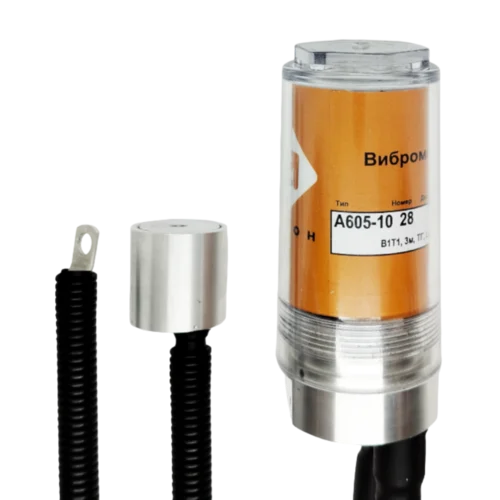

- для измерения вибрации и температуры, одноканальный (рисунок 1б);

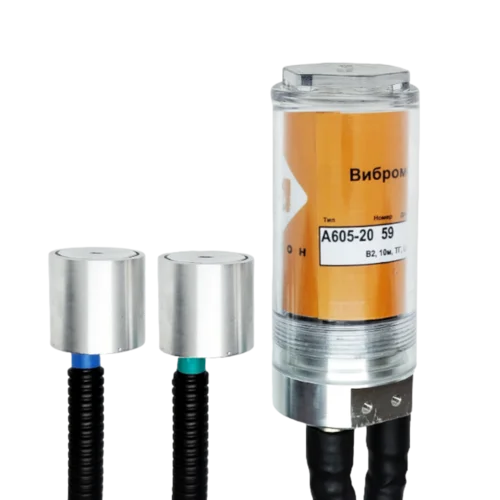

- для измерения вибрации, двухканальный (рисунок 1в);
- для измерения вибрации и температуры, двухканальный (рисунок 1г);
