Промышленный беспроводной амперметр "Автон" предназначен для бесконтактного измерения силы тока в одной или трех фазах линий электропередач, контроля измеренных значений и передачи информации по беспроводным каналам Bluetooth, LoRaWAN, NB-IoT.
Ключевой особенностью амперметров "Автон" является использование радиоканалов для передачи данных: Bluetooth - до 100 метров и LoRa или NB-IoT - до 15 км, что делает датчик тока «Автон» важнейшим элементом в постороении индустриальных систем.
Амперметр может применяться в условиях производственных помещений и на открытом пространстве, включая взрывоопасные производства и химическую промышленность, энергетику. Примеры решаемых задач:
- контроль режима работы электрического оборудования;
- мониторинг состояния обмоток двигателя;
- сигнализация о перекосе фаз в сети питания.
Характеристики:
| Канал измерения среднего квадратичного значения (СКЗ) силы тока | |
|
верхний предел измерения, А |
10, 20, 30, 50, 60, 75, 100, 120, 150, 200, 250, 300, 400, 500, 600, 800,1000 |
|
предел допускаемой основной приведенной погрешности, % от диапазона измерений |
не хуже ±1,5 |
| Минимальные периоды | |
|
измерения силы тока, сек |
1 |
|
отправки значений СКЗ силы тока по каналу дальней связи, мин |
1 |
|
отправки массива мгновенных значений силы тока по каналу дальней связи, час |
1 |
| Интерфейс ближней связи | Bluetooth Low Energy 4.2 |
| Протокол | GATT |
| Радиус действия, м | до 100 |
| Скорость передачи информации, бит/сек | до 256 000 |
| Интерфейс дальней связи для модификации с LoRaWAN | LoRaWAN 1.0.3 |
| Протокол | Автон |
| Радиус действия | |
|
в условиях городской застройки, м |
до 2 000 |
|
на открытой местности в условиях прямой видимости, м |
до 15 000 |
| Скорость передачи информации, бит/сек | от 292 до 5 470 |
| Рабочий диапазон температур, °C | |
|
преобразователь измерительный |
от -40 (-52, -56) до +60 |
|
преобразователь тока для измерения переменного тока |
от -40 до +85 |
|
преобразователь тока для измерения переменного и постоянного тока |
от -20 до +85 |
| Максимальный возможный диаметр кабеля с изоляцией, мм | |
|
для верхнего предела измерений 10..20 А |
5 |
|
для верхнего предела измерений 30..50 А |
10 |
|
для верхнего предела измерений 75..150 А |
16 |
|
для верхнего предела измерений 200..400 А |
24 |
|
для верхнего предела измерений 600 А |
36 |
|
для верхнего предела измерений 800..1000 А |
46 |
| Степень защиты оболочки | |
|
преобразователя измерительного |
IP68 |
|
преобразователя тока для измерения переменного тока |
IP68 |
|
преобразователя тока для измерения переменного и постоянного тока |
IP64 |
| Питание | батарея D LiMnO2 |
| Емкость, А*ч | 11 |
| Время работы на одном элементе питания, лет | |
|
при измерении и передаче данных по каналу LoRaWAN 1 раз в 10 минут |
до 5 |
|
при измерении и передаче данных по каналу LoRaWAN 1 раз в 5 минут |
до 3 |
| Габаритные размеры корпуса, мм | 156 х 63 |
| Длина кабеля, м | до 10 |
| Масса, кг | не более 0,9 |
Комплектация:
Амперметр ............... 1 шт.
Кронштейн (по заказу) ......................... 1 шт.
Паспорт ......................... 1 шт.
Варианты исполнения
Для применения в различных технологических процессах амперметры "Автон" выпускаются в модификациях:

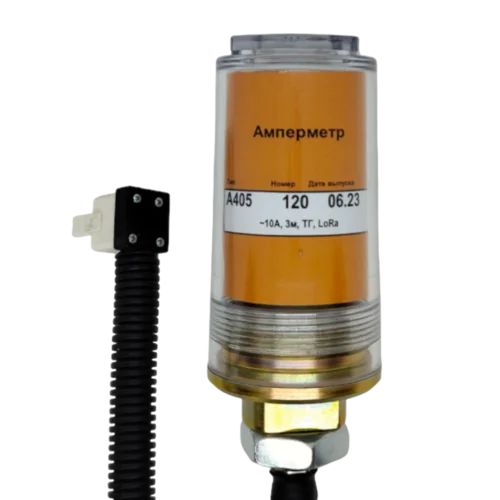

- для измерения одной фазы только переменного тока
- для измерения одной фазы переменного и постоянного тока

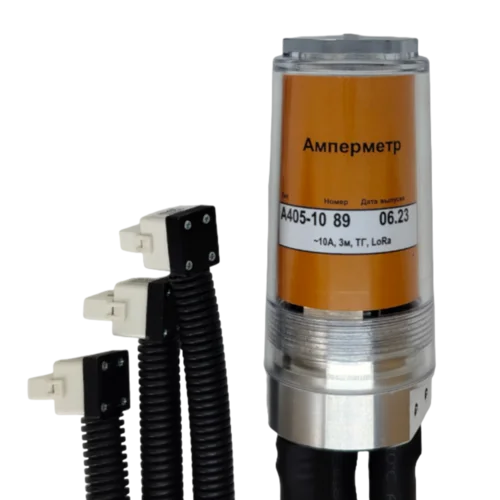

- для синхронного измерения тока трех фаз переменного тока
- для синхронного измерения тока трех фаз переменного и постоянного тока.
Полная линейка амперметров включает в себя модификации с различными диапазонами измерений тока. Для выбора необходимой модификации может быть использован опросный лист.
