Описание

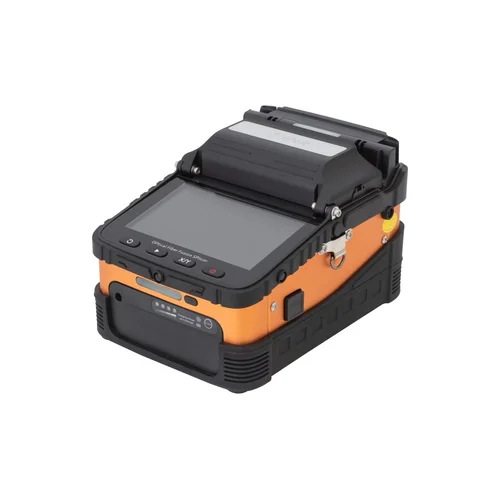

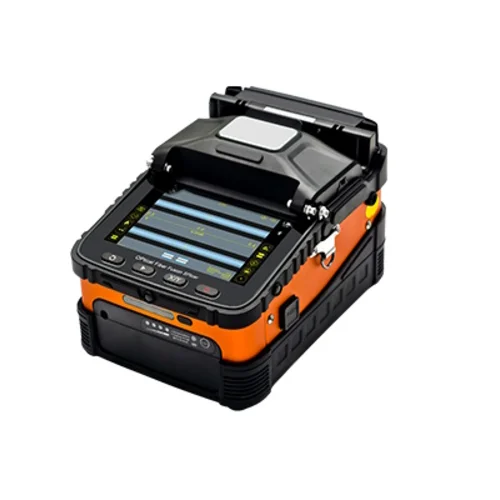

Сварочный аппарат SNR-FS-6 является отличным инструментом для строительства городских и локальных ВОЛС.
Шестимоторная система юстировки выполняет высокоточное сведение оптических волокон, обеспечивая тем самым минимальные потери и стабильное качество сварного соединения.
Для настройки, а также просмотра сохраненных записей данный сварочный аппарат имеет специальную программу, которая имеет удобный интерфейс, и устанавливается на смартфон (с операционной системой Android, iOS). После установки программы смартфон подключается к интерфейсу сварочного аппарата при помощи стандартного Bluetooth-соединения.
Особенности:

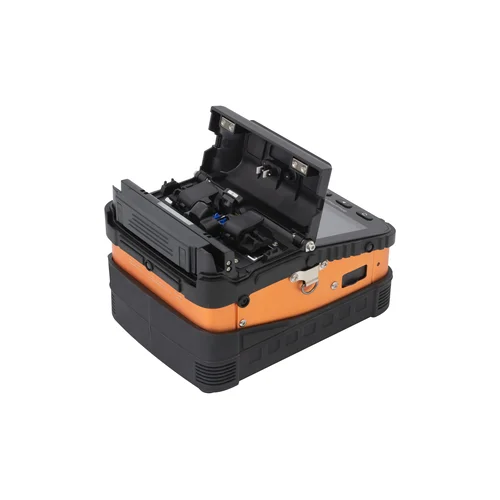

- Конструкция кареток и механизма юстировки позволяет производить сварку оптических волокон в буфере 250 мкм, 900 мкм, 2 и 3 мм, а так же с плоским FTTH-кабелем;
- Выравнивание волокон по сердцевине;

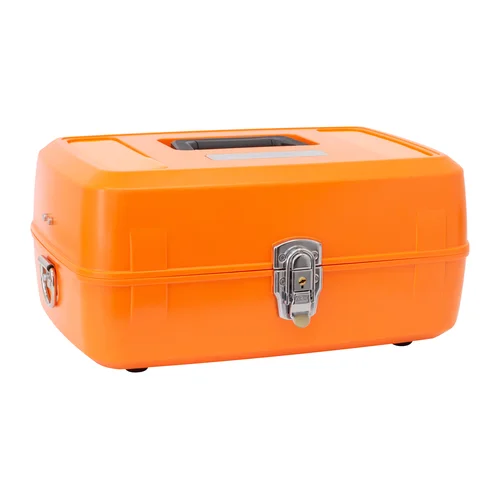

- Компактный транспортировочный кейс;
- Настройки и просмотр сохраненных записей производятся при помощи специального приложения для смартфона, который подключается к
сварочному аппарату при помощи стандартного Bluetooth-соединения; - Функция "Защита от кражи" (подключается через приложение);
Характеристики
| Технические характеристики | |
|---|---|
| Технология выравнивания волокна | По сердцевине |
| Типы свариваемых волокон | SM ММ DS (ITU-T G.653) NZDS (ITU-TG.655) |
| Диаметр свариваемых волокон, мкм | 80-150 |
| Диаметр наружного покрытия свариваемых волокон, мм | от 0.25 до 3, дроп-кабель 3х2 мм |
| Средние потери на сварном соединение, дБ | 0,025 дБ (SM) 0,01 дБ (MM) 0,04 дБ (DS/NZDS) |
| Типичные вносимые потери, дБ | ≤60 |
| Оценка потерь | Автоматическая |
| Время сварки, сек | 8 (SM) |
| Время термоусадки, сек | 18 |
| Количество циклов сварки | 200 |
| Длина гильз КДЗС, мм | 20/40/45/60 |
| Тест на растяжение, Н | 2,0 |
| Ресурс электродов | 3000 сварок |
| Источник питания | Li-Ion аккумулятор 5200 мАч |
| Дисплей | 5,0″ цветной LCD |
| Видеосистема | 2 CCD камеры |
| Увеличение изображения | 320х при раздельном просмотре по осям X и Y 200х при совместном просмотре по осям X и Y |
| Интерфейсы | Bluetooth |
| Массогабаритные характеристики | |
| Габаритные размеры, мм | 198х135х122 (сварочный аппарат) 380х275х175 (кейс) |
| ВЕС, КГ | 2,1 (аппарат+батарея) 4,7 (комплект) |
| Условия эксплуатации | |
| Скорость ветра | Не более 15 м/с |
| Высота над уровнем моря, м | до 5000 |
| Комплект поставки | |

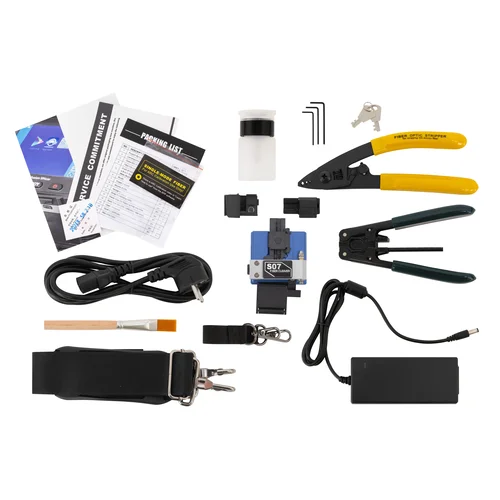

| Комплект поставки | Сварочный аппарат SNR-FS-6m - 1 шт; Аккумуляторная батарея - 1 шт; Транспортировочный кейс - 1 шт; Прецизионный cкалыватель (с контейнером) - 1 шт; Стриппер CFS-3 - 1 шт; FTTH-стриппер (прищепка) - 1 шт; Дозатор для спирта - 1 шт; Кисть для обслуживания аппарата - 1 шт; Сетевой адаптер - 1 шт; Сетевой шнур - 1 шт; Набор шестигранников - 1 комплект; Калибровочное волокно - 1 шт; Ремень для кейса - 1 шт; Ремень для аппарата - 1 шт; Универсальный прижим для SOC - 1 шт; Руководство пользователя - 1 шт; |
