Назначение:
Оптический кабель марки ОКПК предназначен для подвеса на опорах линий связи.
Описание конструкции:

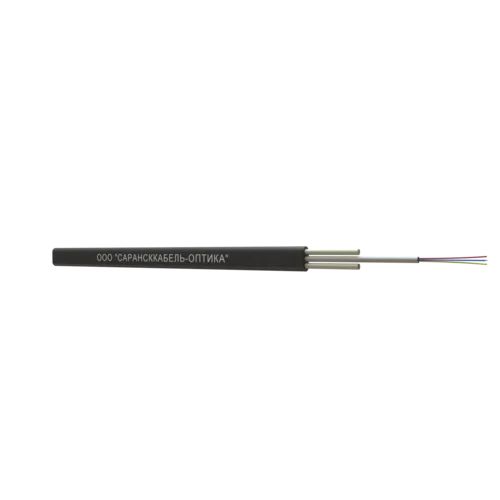

Кабель на основе оптического модуля, с двумя параллельными диэлектрическими силовыми элементами. Конструкция кабеля состоит из одного оптического модуля натурального цвета. Внутри оптического модуля расположено 1-24 одномодовых оптических волокна.

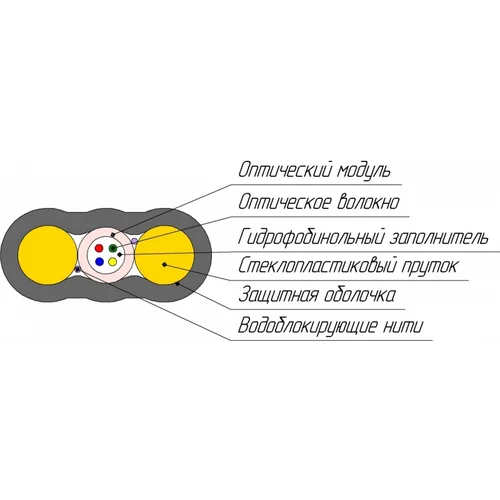

1. Оптическое волокно
2. Оптический микромодуль из ПБТ, заполненный гидрофобным гелем
3. Силовой элемент – стеклопластиковый пруток
4. Защитная оболочка
Модуль заполнен гидрофобинольным заполнителем. Параллельно с модулем располагаются две водоблокирующие нити и два стеклопластиковых прутка. Защитная оболочка выполнена из полиэтилена высокой плотности.
Размеры и вес деревянных барабанов
Тип барабана | А Диаметр щеки (мм) |
C Диаметр шейки (мм) |
D Длина шейки (мм) |
B Габаритная ширина (мм) |
Вес барабана (кг) |
10 | 1000 | 545 | 500 | 646 | 80 |
12 | 1220 | 650 | 500 | 650 | 110 |
12а | 1220 | 650 | 710 | 864 | 130 |
14 | 1400 | 750 | 710 | 875 | 155 |
16а | 1600 | 800 | 800 | 970 | 295 |
18 У | 1800 | 1120 | 900 | 1120 | 520 |
18а У | 1800 | 900 | 900 | 1120 | 520 |
20 У | 2000 | 1220 | 1000 | 1250 | 805 |
Характеристики | |
---|---|
Тип оптического кабеля | Абонентский Drop |
Диэлектрическая конструкция | Да |
Количество волокон | 24 |
Тип волокна | SM (G.652.D) |
Типовое затухание, дБ/км | ≦0,32 (1310 нм) / ≦0,18 (1550 нм) |
Габаритные размеры кабеля, мм | 10,6х5,1 |
Силовой элемент | Два стеклопластиковых прутка |
Диаметр силового элемента, мм | 1,2 |
Стойкость к растяжению, кН | 2.8 |
Материал оболочки | PE |
Цвет оболочки | Черный |
Температура монтажа, °C | от -30 до 50 |
Температура хранения, °C | от -30 до 50 |
Температура эксплуатации, °C | от -60 до 70 |
Масса кабеля, кг/км | 56,6 |
Стандартная строительная длина, км | 5 |
