Начиная с версии 12.6 EXOS в коммутаторах Extreme Networks в дополнение к уже давно используемому QinQ (IEEE 802.1ad) добавился Selective QinQ. Кроме того, в синтаксисе команд произошли некоторые изменения.

В случае классического Q-in-Q ко всем входящим пакетам на клиентском порту, поверх клиентского VLAN (C-VLAN) добавляется еще один 802.1q заголовок, содержащий pvid дополнительного VLAN (S-VLAN).

Идея Selective QinQ заключается в избирательном добавлении S-VLAN тега в зависимости от тега C-VLAN.

О настройке Selective QinQ и хотелось бы рассказать в данной статье.

Как обычно, немного теории

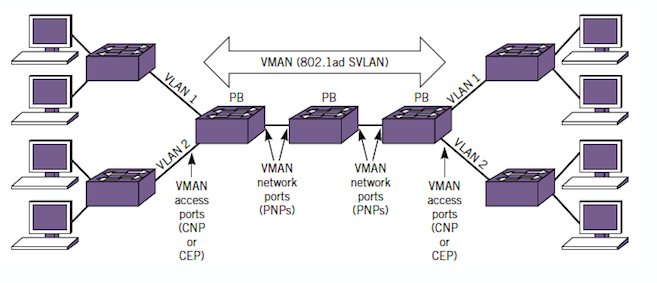

Все интерфейсы коммутатора классифицируются следующим образом:

  • UNI (User Network Interface) — порт, к которому подключается пользовательское оборудование.
  • NNI (Network Node Interface) – порт в направлении ядра сети


Термин VMAN (virtual metropolitan area network) определяется в стандарте IEEE 802.1ad и является расширением технологии IEEE 802.1Q. Данная технология позволяет операторам связи создать сущности VMAN для разграничения пользовательского трафика. Каждый VMAN поддерживает теггированный и нетеггированный трафик пользователя, накладывая на этот трафик дополнительный S-Tag.

Порты UNI имеют следующие роли:

  • Customer Network Port (CNP)
  • Customer Edge Port (CEP)


CNP это порты, принимающие теггированные и нетеггированные C-VLAN и коммутирующие их через один VMAN. CNP определяется в стандарте IEEE 802.1ad как port-based service interface.

CEP предоставляют гораздо большую гибкость, чем CNP т.к. позволяют связывать разные C-VLAN с разными VMAN. CEP определяется в стандарте IEEE 802.1ad как C-tagged service interface. Механизмы, используемые в CEP как раз и называются Selective Q-in-Q.

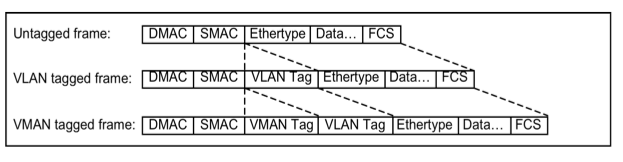

Ниже, на рисунке показаны фортматы нетегированных фреймов, тегированных VLAN тегированных дополнительным тэгом VMAN:

Настройка Selective QinQ на коммутаторах Extreme

Схема подключения оборудования представлена на рисунке ниже.

Коммутатор С1 передает трафик в VLAN 10-30.
Коммутатор С2 передает трафик в VLAN 10-19 и 40-50.

Трафик VLAN 10-19 между коммутаторами С1 и С2 передается в S-VLAN VM100 (тэг 100).
Трафик VLAN 20-30 коммутатора С1 передается в S-VLAN VM200 (тэг 200) и транслируясь в VLAN 40-50 попадает на коммутатор С2.

На компьютер PC1 направляется зеркалированный трафик с порта 1 коммутатора Р1 для проверки, что на теггированные пакеты от коммутаторов С1 и С2 накладывается дополнительный тэг S-VLAN.

Для настройки зеркалирования на коммутаторе Р1 выполняются команды:

enable mirroring to port 10
configure mirroring add port 1

Для того, чтобы через NNI порт (порт 1 в нашем примере) совместно с теггированным VMAN трафиком передавались и обычные теггированные VLAN, необходимо чтобы у всех VMAN на данном порту ethertype был установлен равным 0x8100. В нашем примере VLAN 999 не теггируется дополнительным тегом S-VLANи может использоваться например для задач управления и мониторинга.

configure vman ethertype 0x8100

На коммутаторах Р1 и Р2 создаем два vman:

create vman vm100
create vman vm200
configure vman vm100 tag 100
configure vman vm200 tag 200

На коммутаторах Р1 и Р2 создаем vlan 999для управления:

create vlan vl999
configure vlan vl999 tag 999

На коммутаторах Р1 и Р2 добавляем vman vm100 и vm200 на порт 1 как теггированные:

configure vman vm100 add ports 1 tagged
configure vman vm200 add ports 1 tagged

На коммутаторах Р1 и Р2 добавляем vlan vl999 на портs 1 b 2 как теггированные:

configure vlan vl999 add ports 1,2 tagged

На коммутаторе Р1 настраиваем порт 2 как CEP и транслируем VLAN 20-30 в 40-50.

configure vman vm100 add ports 2 cep cvid 10-19
configure vman vm200 add ports 2 cep cvid 20-30 translate 40-50

На коммутаторе Р2 настраиваем порт 2 как CEP. VLAN 10-19 передаются в VMAN VM100, VLAN 40-50 передаются в VMAN VM200:

configure vman vm100 add ports 2 cep cvid 10-19
configure vman vm200 add ports 2 cep cvid 40-50

И не забываем немаловажный момент — необходимо увеличить MTU на портах, иначе QinQ не заработает.
