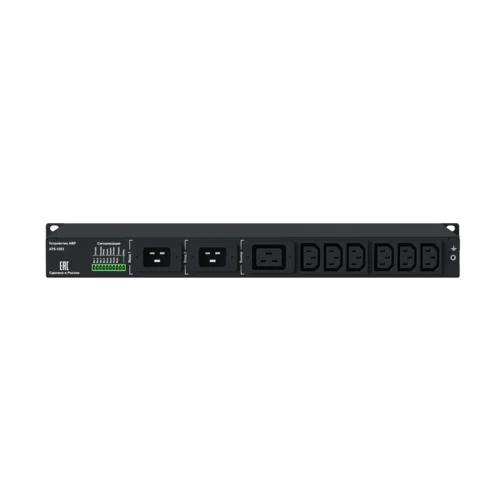

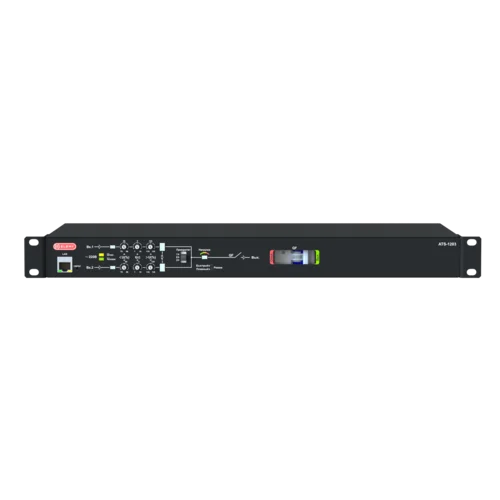

Автоматический ввод резерва (переключатель нагрузки) ATS-1203 предназначен для организации бесперебойного питания в шкафах с оборудованием связи, телемеханики, АСУ и центрах обработки данных, а также других систем, требующих надежного питания от двух и более источников. ATS-1203 может быть применен как на «грязном» питании в качестве АВРа, так и на «чистом» питании как автоматический обход ИБП, стоечный переключатель нагрузки. ATS-1203 комплектуется платой мониторинга с Ethernet интерфейсом, а также дискретной сигнализацией для удаленного наблюдения за характеристиками питающих напряжений и режимами работы оборудования.
Основные преимущества устройства:
- Высокое быстродействие – переключение на резервный ввод происходит за период времени менее 11 мс.
- Компактность – прибор занимает пространство всего лишь 1U в высоту и 250мм в глубину, что позволяет экономить место в шкафах.
- Отсутствие токов утечки в нагрузке – выходными коммутационными устройствами прибора являются силовые контакты.
- Надежность – прибор устойчив к всплескам напряжений на питающих вводах и сохраняет свою работоспособности даже при долговременном повышении напряжения до 380В.
- Ток нагрузки до 16 А позволяет обеспечит потребность в электроснабжении практически любого телекоммуникационного шкафа, в том числе укомплектованного ИБП и аккумуляторной батареей.
- Наличие карты мониторинга c Ethernet интерфейсом с поддержкой основных протоколов SNMP и Modbus-TCP, а также встроенный Web-интерфейс.
Особенности управления:
- Возможность плавного изменения уставок по напряжению и времени задержки до переключения, позволяющее пользователю подстроить АВР под конкретные условия эксплуатации.
- Возможность выбрать ввод, который будет считаться приоритетным или оставить прибор работать в режиме без приоритета ввода.
- Наглядная индикация режимов работы прибора, которая просто воспринимается и не требует специальной подготовки персонала.
- Наличие сигнальных контактов, позволяющих удаленно, при помощи внешних систем мониторинга, контролировать важные показатели работы прибора.
- Наличие функции мониторинга по сети Ethernet позволяет оперативно наблюдать за параметрами питающих сетей (напряжения, токи, мощности,) значениями уставок, положениями переключателей, автоматов и выходных контакторов.
- Возможность выбора режима переключения вводов: быстрый для бесперебойной работы телекоммуникационного оборудования, или плавный для минимизации бросков тока при питании источников бесперебойного питания или разделительных трансформаторов.
Модельный ряд ATS-1203
МОДЕЛЬ | ATS-1203/16/S | ATS-1203/16/S/E/DO | ATS-1203/32/C | ATS-1203/32/S/E/DO |
Исполнение | 1U 19" | 1U 19" | 1U 19" | 1U 19" |
Номинальное напряжение, В | 220 | 220 | 220 | 220 |
Номинальный ток, А | 16 | 16 | 32 | 32 |
Защита выхода от перегрузки и КЗ | да | да | да | да |
Подключаемая нагрузка, Вт | 3500 | 3500 | 7000 | 7000 |
Переключение вводов, мс | 6 ÷ 11 | 6 ÷ 11 | 10 ÷ 15 | 10 ÷ 15 |
Тип разъемов, вход | 2хC20 | 2хC20 | 2хIEC60309 | 2хIEC60309 |
Тип разъемов, выход | 1хC19, 6хC13 | 1хC19, 6хC13 | 1хIEC60309 | 2хC19, 6хC13 |
Наличие встроенной световой сигнализации | да | да | да | да |
Наличие внешней сигнализации | нет | да | нет | да |
Температура эксплуатации | 1 ÷ 45 | 1 ÷ 45 | 1 ÷ 45 | 1 ÷ 45 |
Мониторинг | Нет | WEB, SNMP, Modbus-TCP | Нет | WEB, SNMP, Modbus-TCP |
Степень защиты / Климатическое исполнение | IP20 / УХЛ-4 | IP20 / УХЛ-4 | IP20 / УХЛ-4 | IP20 / УХЛ-4 |
Характеристики | |
---|---|
Тип PDU | Стоечный переключатель нагрузки |
Характеристики напряжений и токов | |
Фаза, вход | 1 |
Номинальное напряжение на входе, В | 220 |
Допустимое напряжение на входе, В | 110-380 |
Максимальный ток нагрузки | 16 A |
Частота переменного тока на входе, Гц | 50 |
Общие характеристики | |
Тип розеток | IEC 320 C19 16A IEC 320 C13 10A |
Количество розеток | 6 1 |
Тип входной вилки | IEC320 C20 |
Монтаж PDU | Стоечный |
Температура эксплуатации, °C | от 1 до 45 |
Габаритные размеры (ВхШхГ), мм | 44х486х258 |
Масса нетто, не более, кг | 3.75 |
Временные характеристики | |
Время переключения между входами, мс | 6-11 |
