Описание

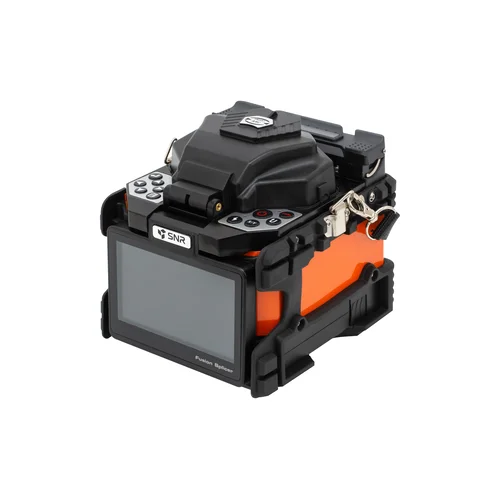

Автоматический сварочный аппарат SNR-FS-601 - предназначен для сварного соединения оптических одномодовых и многомодовых волокон. Аппарат оснащен механизмом сведения волокон по сердцевине.
Основные особенности:
-
выравнивания волокна по сердцевине;
-
цветной дисплей 4,3" позволяет визуально контролировать все этапы сварки оптических волокон;
-
время сварки - 8 сек и термоусадки – 20 сек;
-
длительная автономная работа от Li-Ion батареи – 200 циклов «сварка+термоусадка»;
-
ударопрочный, влаго и пылезащищенный корпус;
-
ресурс электродов – до 3000 сварок;
-
вес аппарата всего 1,29 кг ( без батареи );
-
малые габаритные размеры.
Характеристики
| Технические характеристики | |
|---|---|
| Технология выравнивания волокна | По сердцевине |
| Типы свариваемых волокон | SM (ITU-T G.652, G.657) MM (ITU-T G.651) DS (ITU-T G.653) NZDS (ITU-TG.655) |
| Диаметр свариваемых волокон, мкм | 80-150 |
| Диаметр наружного покрытия свариваемых волокон, мм | от 0.25 до 3, дроп-кабель 3х2 |
| Средние потери на сварном соединение, дБ | 0.02 (SM) 0.01 (MM) 0.04 (DS/NZDS) |
| Оценка потерь | Автоматическая |
| Время сварки, сек | 8 (SM) |
| Время термоусадки, сек | 20 |
| Количество циклов сварки | 200 |
| Длина гильз КДЗС, мм | 20, 40, 45, 60 |
| Тест на растяжение, Н | 2.0 |
| Ресурс электродов | 3000 |
| Источник питания | Li-ion 11.1В 5200мАч; AC 100-240В DC 15В 4А |
| Дисплей | 4.3″ цветной LCD |
| Видеосистема | 2 CCD камеры |
| Увеличение изображения | 420х при раздельном просмотре по осям X и Y; 220х при совместном просмотре по осям X и Y |
| Интерфейсы | Micro USB |
| Количество моторов | 6 |
| Язык интерфейса | Русский; Английский |
| Массогабаритные характеристики | |
| Габаритные размеры,мм | 120х120х130 (сварочный аппарат) |
| ВЕС, КГ | 1.29 (аппарат без батареи) 5.6 (комплект) |
| Условия эксплуатации | |
| Скорость ветра | Не более 15 м/с |
| Влажность | 0...95% (без конденсата) |
| Температура хранения, °C | от -20 до 60 |
| Температура эксплуатации, °C | от -10 до 50 |
| Комплект поставки | |

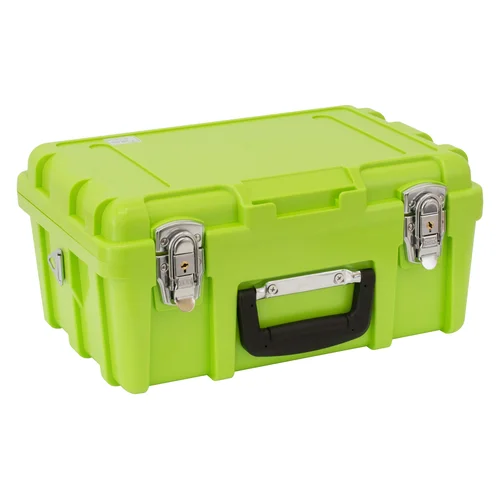

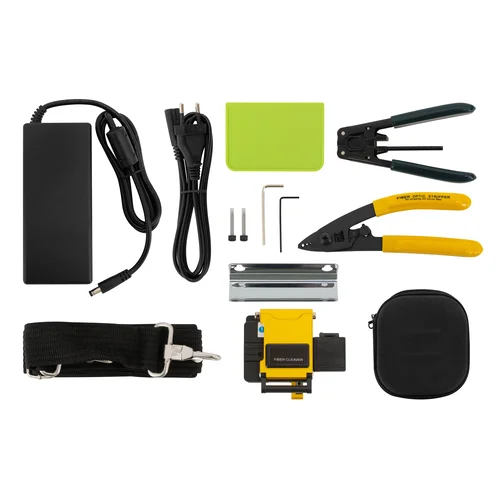

| Комплект поставки | Сварочный аппарат - 1 шт; Аккумуляторная батарея - 1 шт; Транспортировочный кейс - 1 шт; Прецизионный cкалыватель (c контейнером) в транспортировочномкейсе - 1 шт; Стриппер - 1 шт; FTTH-стриппер (прищепка) - 1 шт; Сетевой адаптер - 1 шт; Сетевой шнур - 1 шт; Запасные электроды - 1 пара; Лоток для охлаждения КДЗС - 1 шт; Полка для установки скалывателя - 1 шт; Набор шестигранников 2 шт - 1 комплект; Ремень для кейса - 1 шт; Ремень для аппарата - 1 шт; Краткое руководство пользователя - 1 шт. |
Документация и ПО
Декларация о соответствии
Паспорт
Руководство по эксплуатации
Сопутствующие товары
Отзывы о товаре
Пока нет ни одного отзыва
Вопросы о товаре3
03.10.2025, 05:17
Здраствуйте приобретали SNR FS 601, уронили сломали печь где и как приобрести корпус с нагревочным элементом в сборе, и цена?
03.10.2025, 05:41
Здравствуйте.
Оставьте заявку в службу технической поддержки https://www.nag.support/
Запчасти всегда в наличии.
19.03.2025, 05:15
В таком случае через какой промежуток времени можно закладывать следующую КДЗС для нормальной усадки?
19.03.2025, 05:29
Здравствуйте.
Для нормальной усадки необходимо выбрать программу с соответствующими КДЗС параметрами температуры и времени. Нет необходимости делать определенные паузы.
19.03.2025, 04:52
Доброго дня, на данном аппарате есть охлаждение печки?
19.03.2025, 04:54
Здравствуйте.
Принудительного охлаждения печки нет.
