Адаптерные планки SC, FC/ST в комплект поставки не входят.
Стоечный оптический кросс SNR-ODF-48R-LE используется для коммутации, распределения оптоволоконных кабелей связи и защиты мест сварки от повреждений. Кроссы устанавливается в телекоммуникационный шкаф или стойку.

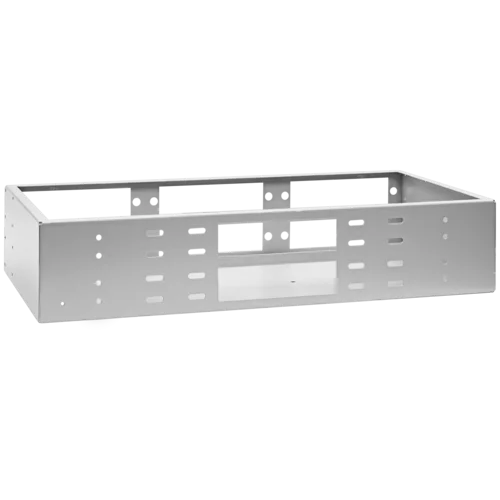

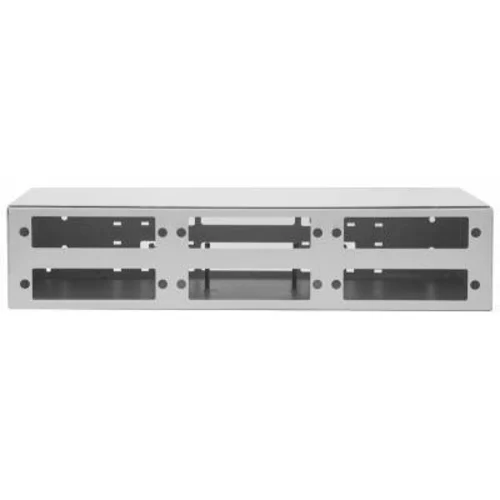

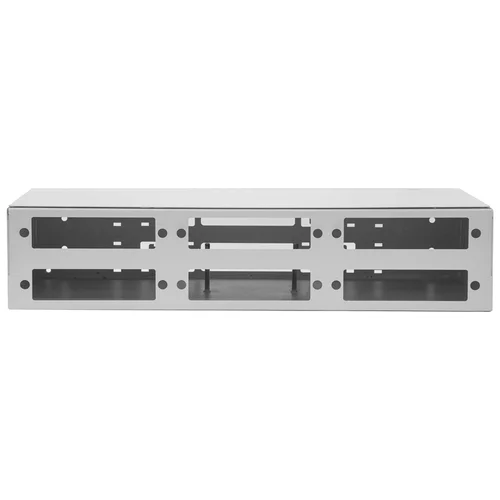

Конструктивно кросс представляет собой металлическую коробку с кронштейнами, имеющую на задней части кабельные вводы, а на передней отверстия под съемные планки (позволяющие изменять тип оптических розеток и емкость кросса), со сплайс-кассетами для размещения термоусадочных гильз (КДЗС).

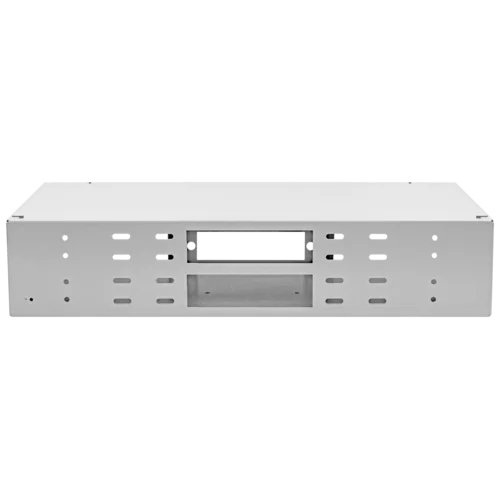

Кросс имеет кабельные вводы, что позволяет легко производить монтаж кабеля. Конструкция предусматривает фиксацию вводимого кабеля по оболочке с помощью пластиковых хомутов, а так же фиксировать силовой элемент с помощью металлической площадки.
Оптические адаптеры (розетки) устанавливаются в сменные адаптерные планки SC, FC/ST, которые заказываются отдельно.
Особенности кроссов:
- корпус кросса выполнен из стали и имеет антикоррозийное порошковое покрытие;
- возможность замены сменных адаптерных планок;
- регулировка кронштейнов для крепления к стойке по глубине на 2 положения.
Конструкция данного оптического кросса позволяет осуществлять быстрый и качественный монтаж оптических сетей.
| Характеристики | |
|---|---|
| Тип монтажа кросса | Стоечный |
| Высота, U | 2 |
| Материал: | Сталь (1,0 мм) |
| Количество оптических портов | 48 |
| Тип устанавливаемых адаптеров | В зависимости от установленных планок |
| Количество кабельных вводов | 2 |
| Количество адаптерных планок | 6 |
| Степень защиты | IP20 |
| Температура эксплуатации, °C | от -20 до 40 |
| Габаритные размеры, мм | 403 x 215 x 88 |
| ВЕС, КГ | 3,2 |

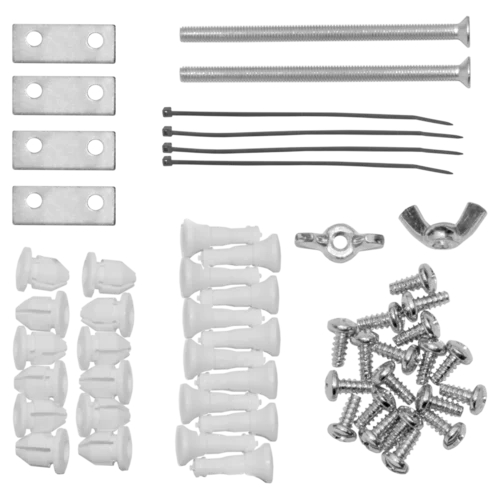

| Комплект поставки | Корпус - 1 шт Крышка - 1 шт Кронштейн крепления - 2 шт Барашки металлические для крепления сплайс-кассеты - 2 шт Пластиковые стяжки - 2 шт Болты крепления - 12 шт Пластиковая клипса для оптических кроссов SNR-ODF - 12 шт |
