TFortis PSW-2G6F+ - уличный 8-портовый гигабитный управляемый коммутатор для построения сетей IP-видеонаблюдения с применением мощных IP-камер. Коммутаторподдерживает питание PoE+ (IEEE 802.3at, High PoE). Два порта коммутатора предназначены для питания PTZ IP-камер с потреблением до 60Вт. Имеет встроенный оптический кросс.

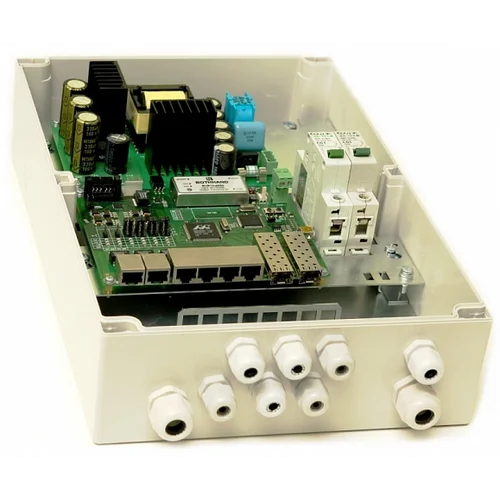

8-портовый коммутатор PSW-2G6F+ представляет собой всепогодный (IP66) компактный бокс (240х360х120мм), изготовленный из прочного высококачественного пластика. Внутри блока установлена плата коммутатора, блок питания, оптический кросс и DIN-рейка.
(//www.tfortis.ru/upload/medialibrary/b87/psw-2g6f_w800_2.jpg)Коммутатор на 8 портов PSW-2G6F+ является интегрированным решением. В его состав входят:
-
управляемый коммутатор с двумя гигабитными SFP слотами, для организации протяженных участков передачи данных по оптике;
-
-
6 портов для подключения видеокамер;
-
-
PoE-инжектор для удаленного питания IP-камер и термокожов;
-
-
модули грозозащиты по питанию 220В и по Ethernet портам;
-
-
модуль контроля зависания видеокамер;
-
-
модуль предварительного прогрева термокожухов для комфортного запуска видеокамер;
-
-
блок питания 220В;
-
-
микроконтроллер для обеспечения сервисных функций и WEB управления;
-
-
оптический кросс и DIN-рейка;
-
-
компактный корпус и удобные элементы крепления.

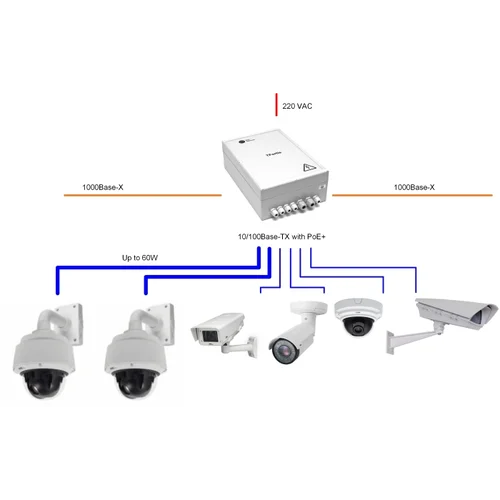

Типовая схема применения 8-портового Ethernet комммутатора TFortis PSW-2G6F+:
Управляемый коммутатор на 8 портов TFortis PSW-2G6F+ удобно крепить к столбу (опоре) с помощью монтажной панели.
Поддержка двойного PoE+ (IEEE 802.3 at)

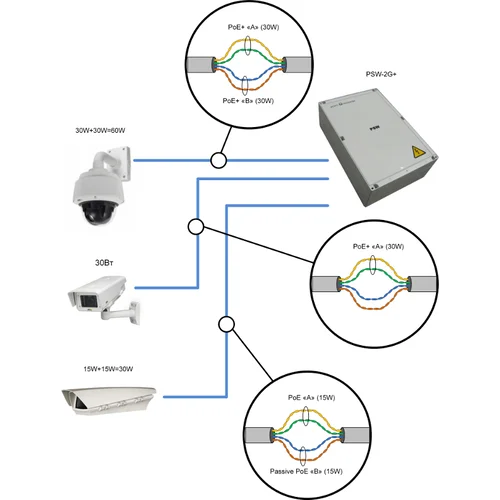

Главной особенностью коммутатора PSW-2G6F+ является поддержка технологии двойного PoE+ (IEEE 802.3at), благодаря чему можно запитать любую PoE-видеокамеру по обычному Ethernet кабелю. Реализуется это следующим образом. По парам проводов 1,2 и 3,6 (вариант А) передается 30Вт и по парам 4,5 и 7,8 (Вариант В) передается также 30Вт. В итоге, в нагрузку поступает 60Вт. Такая схема питания поддерживается энергоемкими устройствами. Например, уличными PTZ-видеокамерами с заявленной мощностью 60Вт. Важно, что устройство поддерживает работу устройств, требующих обычное PoE (IEEE802.3af) с потреблением до 15Вт.
Встроенный оптический кросс

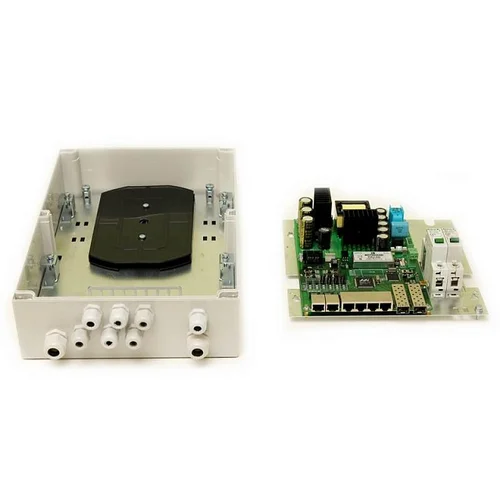

Коммутатор PSW-2G6F+ имеет исполнение со встроенным оптическим кроссом. Это позволяет разварить оптику непосредственно в корпусе коммутатора. Уже не потребуется ставить внешний шкаф, что позволит существенно сэкономить.
Соединение устройств «цепочкой»
Наличие 2-х гигабитных портов позволяет подключать PSW-2G6F+ в «цепочку». При этом используется только одно оптическое волокно. Это особенно актуально, когда арендуются линии связи или имеется дефицит свободных волокон оптического кабеля.
Построение отказоустойчивой сети (STP/RSTP)
Для обеспечения отказоустойчивой сети реализована поддержка протоколов STP/RSTP. Это дает возможность проложить между устройствами дополнительные каналы связи. Другими словами, у каждой видеокамеры будет альтернативный канал связи. В случае обрывов оптики или выхода из строя того или иного сетевого узла, трафик пойдет по альтернативным маршрутам. Рекомендуемая схема - «кольцо» с протоколом RSTP.
Гигабитная полоса пропускания
Гигабитные скорости позволяют прокачать суммарный трафик даже от мощных видеокамер даже при подключении их к PSW-2G6F+, соединенных в цепочку.
Реализация гигабитных портов на SFP модулях
Гигабитные порты реализованы SFP слотами. Теперь у Вас появилась возможность использовать тот SFP модуль, который является наиболее подходящим. Взять модуль на 2км или на 80км, с разъемом SC или LC, одномодовый или многомодовый, и др. – решать Вам. Если расстояние не более 100м, Вы вообще можете оборудовать SFP слот "медным" SFP-модулем. Блоки PSW-2G6F+ могут поставляться как с предустановленными SFP модулями, так и без них, согласно спецификации заказа.
Комфортное включение видеокамер при низких температурах
Наиболее критичным моментом в работе видеокамеры являет процесс ее включения при низкой температуре окружающей среды. Именно холодный старт может стать причиной выхода из строя дорогой видеокамеры. Чтобы избежать подобных случаев, в блоке PSW-2G6F+ реализован предварительный прогрев термокожухов. Суть его заключается в том, что после подачи питания на блок, вначале будут запитаны нагревательные элементы термокожухов, а только потом через некоторое время и сами видеокамеры. Такая задержка позволяет обеспечить комфортные условия для запуска видеокамер, а Вам позволит сберечь дорогое оборудование.
Защита от «зависания» видеокамер
PSW-2G6F+ постоянно контролирует подключение видеокамеры к коммутатору. Если камера перестает отвечать на служебные запросы коммутатора, то принимается решение о ее зависании. После чего PSW-2G6F+ перезапускает видеокамеру по PoE. Данная функция позволяет минимизировать обслуживание системы видеонаблюдения на объекте. Эта функция может быть отключена программно.
Удаленное включение/выключение видеокамер
Поскольку PSW-2G6F+ питает камеры по PoE, то у оператора появляется возможность одним кликом мышки включить или выключить видеокамеру, что бывает необходимым при эксплуатации системы видеонаблюдения.
Грозозащита
Входы питания и порты, к которым подключаются видеокамеры, имеют элементы защиты от импульсных перенапряжений большой мощности (грозозащита). Это позволяет как самому коммутатору PSW-2G6F+, а также видеокамерам, функционировать в неблагоприятной электромагнитной обстановке.
Жесткие условия эксплуатации
PSW-2G6F+ не требует технического обслуживания и предназначен для круглосуточной работы в уличных условиях при температуре окружающей среды -55 .. +50 °C.
Управление через Web
Управление коммутатором осуществляется через простой и интуитивно понятный Web интерфейс. Перед тем, как установить коммутатор на объект требуется его предварительно сконфигурировать, как минимум установить сетевые настройки. В процессе функционирования можно проконтролировать состояние линков на портах, включить или выключить видеокамеру, продиагностировать целостность линии до видеокамеры и многое другое. С выходом новых прошивок будут увеличиваться возможности устройства. Это означает, что купив сегодня PSW-2G6F+ с одним набором функций, завтра Вы сможете увеличить свой функционал простым обновлением ПО. Они бесплатные и самое главное, для обновления Вам не потребуется демонтировать PSW-2G6F+. Все можно сделать удаленно по сети через дружелюбный Web интерфейс.
Тип коммутатора | |
---|---|
Тип коммутатора | Управляемый L2 |
Интерфейсы | |
Тип основных портов | FastEthernet RJ45 |
Интерфейсы 10/100BaseTX | 6 |
Интерфейсы 1000BaseX SFP | 2 |
Количество портов с поддержкой PoE | 6 |
Количество основных портов | 6 |
Тип Uplink портов | GigabitEthernet SFP |
Питание | |
Напряжение питания | ~220V AC |
Блоки питания | Встроенный |
Допустимое напряжение питания | 220V AC |
L2 функционал | |
Размер таблицы MAC адресов | 8000 |
Multicast | IGMP Snooping v2 |
QoS | Да |
PoE | |
Поддержка PoE | Да |
Cтандарт PoE | passivePoE; 802.3at; 802.3af |
PoE бюджет, W | 160 |
Индустриальное исполнение | |
Индустриальное исполнение | IP66 |
Управление и мониторинг | |
Управление и мониторинг | SNMP v1, v3; Кабельный тестер; SNMP Traps; Syslog; системный журнал; датчик вскрытия; сухие контакты для подключения внешних датчиков; Web; Telnet. |
Физические характеристики | |
Диапазон рабочих температур, °C | от -60 до 50 |
Система охлаждения | Пассивная |
Встроенная грозозащита на портах | ГОСТ Р 51317.4.5 |
Характеристики | |
Размещение | Монтируемые в стойку |
