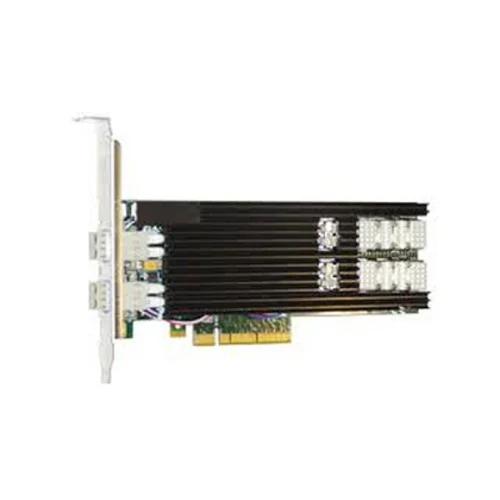

Сетевая карта 2 порта 10GBase-SR Bypass (LC, Intel 82599ES), Silicom PE210G2BPI9-SR5-SD

Нет отзывов
Нет вопросов
Silicom
Артикул:PE210G2BPI9-SR5-SD
Код товара: 16064
Silicom

Сетевая карта 2 порта 10GBase-SR Bypass (LC, Intel 82599ES), Silicom PE210G2BPI9-SR5-SD, поддержка DNA, Libzero, Zero Copy, производство Израиль.

Ваша цена (за шт): 1 012 989 ₸
Параметры заказа:
Описание

Сетевая карта PE210G2BPI9-SR5-SD предназначена для использования в inline-сетевых системах (DPI, IDP, Firewall и т.д.), требующих обеспечения сетевой связанности даже при отказе системы.

Сетевой адаптер PE210G2BPI9-SR5-SD может работать в трех режимах: Normal, Disconnect и Bypass.

В режиме Normal все порты представляют из себя независимые интерфейсы.

В режиме Bypass, все пакеты получаемые от одного порта передаются в соседний. В этом режиме соединения Ethernet-портов отключены от системы и коммутируются между портами для создания loop-back кросс-соединений между Ethernet портами. Таким образом в режиме Bypass все пакеты полученные нак один порт передаются на соседний и наоборот. Эта возможность позволяет обходить систему, давшую сбой, увеличивая отказоустойчивость сети.

В режиме Disconnect адаптер имитрирует отключения кабеля. В режиме Disconnect коммутатор/маршрутизатор не определяет линк от Ethernet Adapter'а. Серверные адаптеры Silicom с функцией Bypass содержат контроллер WDT (Watch Dog Timer). Драйвер карты или программное приложение могут отправлять комманды в контоллер WDT. Драйвера на карту, контроллер WDT и схема Bypass позволяют контролировать и управлять режимом работы адаптера.

Сетевые карты Silicom PE210G2BPI9-SR5-SD идеально подходят для создания сегментированных сетей, обеспечения бесперебойной работы критически важных сетевых приложений, используются в высокопроизводительных серверных средах.

Контроллер Intel 82599ES поддерживает апаратное укорение, снимающее с хостов такие задачи как проверку контрольных сумм TCP/UDP/IP пакетов и TCP сегментацию. Сетевые карты Silicom идеально подходят для создания сегментированных сетей, обеспечения бесперебойной работы критически важных сетевых приложений, используются в высокопроизводительных серверных средах.

Основные характеристики:

  • PCI Express X8 lanes
  • Поддержка спецификации PCI Express Base 2.0 (5GT/s)
  • Низкий профиль (167.65м X 68.91мм)

Характеристики производительности:

  • Поддержка jumbo-frame до 15.5КБ
  • Поддержка Flow control
  • Управление статистикой и RMON
  • Поддержка 802.1q VLAN
  • Аппаратная разгрузка TCP сегментации: до 256KB
  • Аппаратная разгрузка проверки контрольных сумм IPV6 IP/ TCP и IP/UDP
  • Аппаратная разгрузка проверки контрольных сумм фрагментированных UDP для сборки пакетов
  • Прерывания, инициируемые сообщениями (MSI, MSI-X)
  • Регулирование прерываний для ограничения интенсивности прерываний и оптимизации использования CPU
  • Поддержка 16 виртуальных очередей устройств ( VMDq) на порт
  • Поддеркжа Direct Cache Access ( DCA)
  • Большой входящий пакетный буфер (512 КБ)
  • Большой исходящий пакетный буфер (160КБ)

Поддержка операционных систем (стандартные Intel-драйвера):

  • Linux
  • FreeBSD
  • VMWare

Производитель: Silicom

Функциональное описание

Сетевой адаптер PE210G2BPI9-SR5-SD может работать в трех режмах: Normal, Disconnect и Bypass. В режиме Normal все порты представляют из себя независимые интерфейсы.

Рисунок 1: Функциольная диаграмма режима Normal

В режиме Bypass, все пакеты получаемые от одного порта передаются в соседний. В этом режиме соединения Ethernet-портов отключены от системы и коммутируются между портами для создания loop-back кросс-соединений между Ethernet портами. В этом режиме сетевые порты становятся замкнутыми друг на друга и не соединены с интерфейсами подключения к шине PCI-Express. (см. рисунок 2).

Рисунок 2: Функциональная диаграмма режима Bypass

В режиме Disconnect, сетевые порты отключены от интерфейсов подключения к шине PCI-E.  (см. рисунок 3)

Рисунок 3: Функциональная диаграмма режима Disconnect

Сетевой адаптер PE210G2BPI9-SR5-SD поддерживает программное переключение режимов работы: Normal, Disconnect и Bypass.

Bypass-адаперы Silicom поддерживают режимы работы: Disable Bypass, Disable Disconnect; таким образом если адаптеры получают команды Disable Bypass / Disable Disconnect, сетевай карта не переходит в режимы Bypass/Disconnect, команды так же действуют в случае отключения питания. Эта функция позволяет эмулировать работу стандартной NIC карты.

Сетевой адаптер поддерживает режим Disable, задавая режим работы по умолчанию при включении и выключении электропитания. Эти настройки сохраняются и при выключении элтекропитания.

Характеристики
Характеристики
Количество портов2
ЧипсетIntel 82599
Поддержка BypassДа
Поддерживаемый тип интерфейсов сетевой картыИнтерфейсы 10G BaseX SFP+
Среда передачи данныхОптика
Скорость интерфейса10Gb
Форм-факторPCIe
