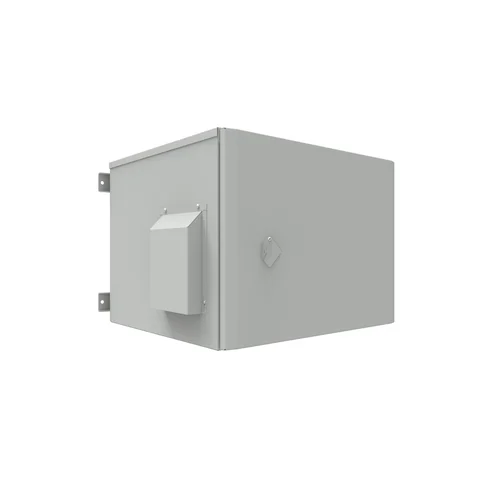

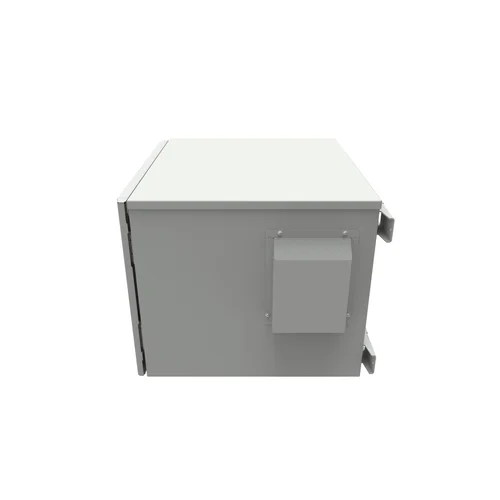

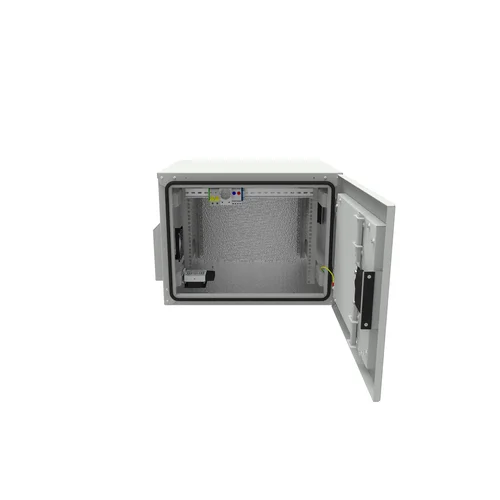

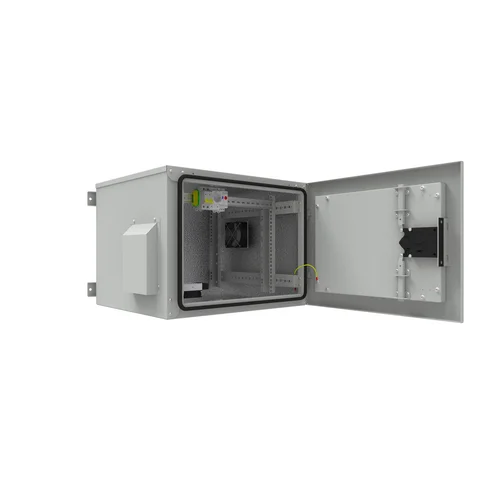

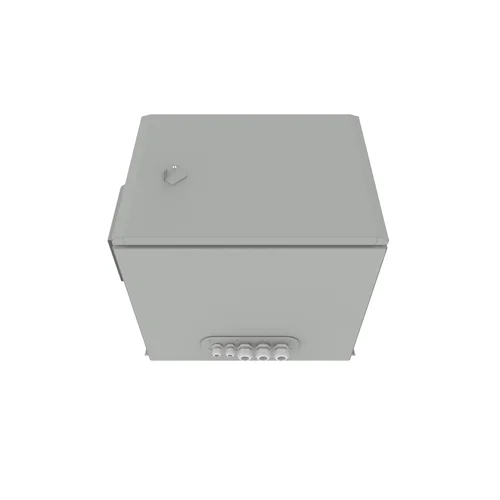

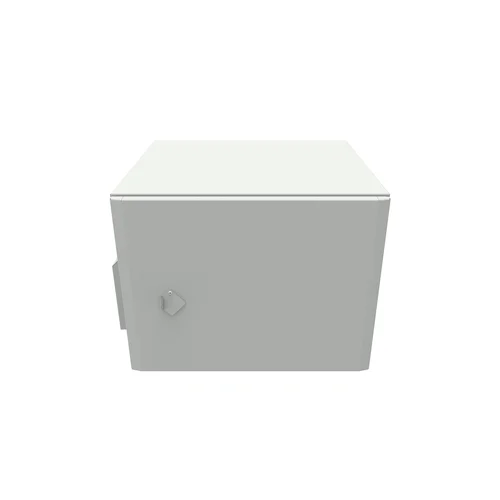

Шкаф уличный всепогодный 9U глубиной 600мм (нагрев, охлаждение, контроль климата) предназначен для размещения автономно функционирующего активного и пассивного оборудования, поддержания заданного температурного режима внутри шкафа при эксплуатации.
Возможна установка в закрытых помещениях или на открытом воздухе.
Корпус шкафа имеет сварную металлическую конструкцию, внутри покрыт термоизоляционным негорючим материалом. В основании шкафа предусмотрена съемная заглушка для ввода кабеля. Регулируемые по глубине 19'' направляющие толщиной 1,5 мм.
В шкафах с активной вентиляцией установлен вентиляторный модуль, с возможностью установки на "вдув" или "выдув". Защитная решетка позволяет предотвратить не только механические воздействия, но и попадание влаги внутрь шкафа.
Тепловентилятор предназначен для обеспечения точной и равномерной температуры в шкафах с электрическими и электронными модулями. Благодаря этому предотвращается образование конденсата или замерзание и вызываемые этим отказы в работе.
Вид климатического исполнения У2 ГОСТ 15150 с предельными рабочими температурами воздуха при эксплуатации от -50 С до +45 С и относительной влажности воздуха не более 80% при +20 С. Степень защиты: IP54
Первая часть обозначения (буквы):
У – умеренный макроклиматический район
Вторая часть обозначения (цифра):
2 – эксплуатация под навесом (защита от вертикальных струй воды, допускается обрызгивание, попадание пыли, снега);
Под индивидуальные требования Заказчика вид климатического исполнения можно изменить.
Материалы: холоднокатанная сталь ГОСТ 19904-90. Толщина деталей не менее 1,2 мм.
Покрытие: порошковая краска соотвествующая ГОСТ 9.410-88.
Шкаф поставляется в собранном виде в картонной упаковке.
Для установки термошкафа на опору (столб) понадобится крепление ТВК на мачту.
Комплект поставки |
- Шкаф укомплектованный - 1 шт;
- Монтажный профиль 19'' с регулировкой по глубине - 4 шт;
- Блок управления климатом на DIN-рейке - 1 шт;
- Нагреватель 150Вт 220В - 1 шт;
- Вентилятор 120х120х38 220В с фильтром - 2 шт;
- Защитный кожух - 2 шт;
- Съемная заглушка под кабельные вводы - 1 шт;
- Кабельный гермоввод PG29 - 3 шт;
- Кабельный гермоввод PG16 - 2 шт.
*в зависимости от поставки комплектация может изменяться

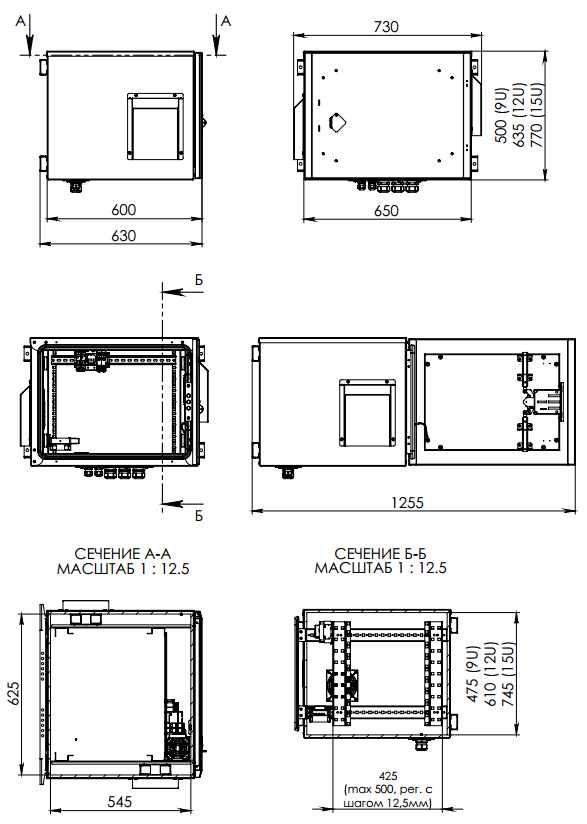

ОСНОВНЫЕ РАЗМЕРЫ И ГАБАРИТЫ |

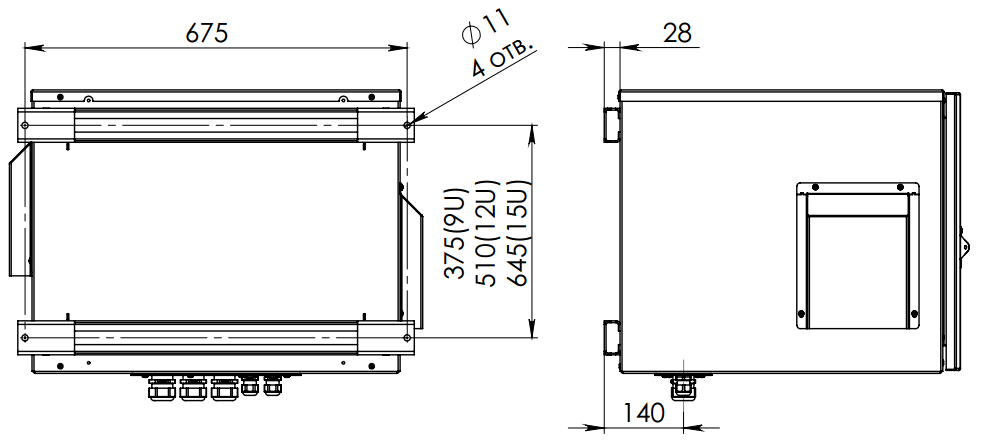

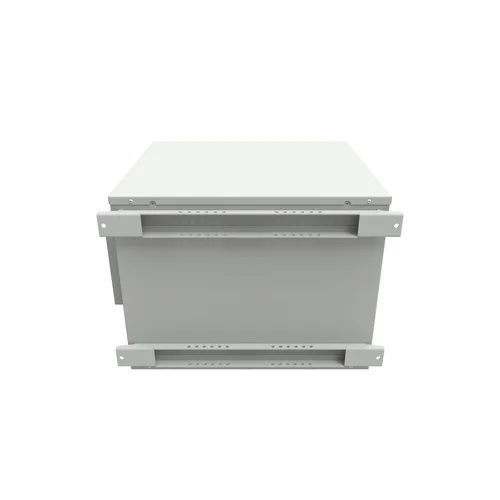

УСТАНОВКА НА СТЕНУ |
Шкаф устанавливается на стену при помощи анкерных болтов М10 (не входят в комплект поставки) через
отверстия 11 мм. Ввод кабеля осуществляется через съемную заглушку в основании шкафа.

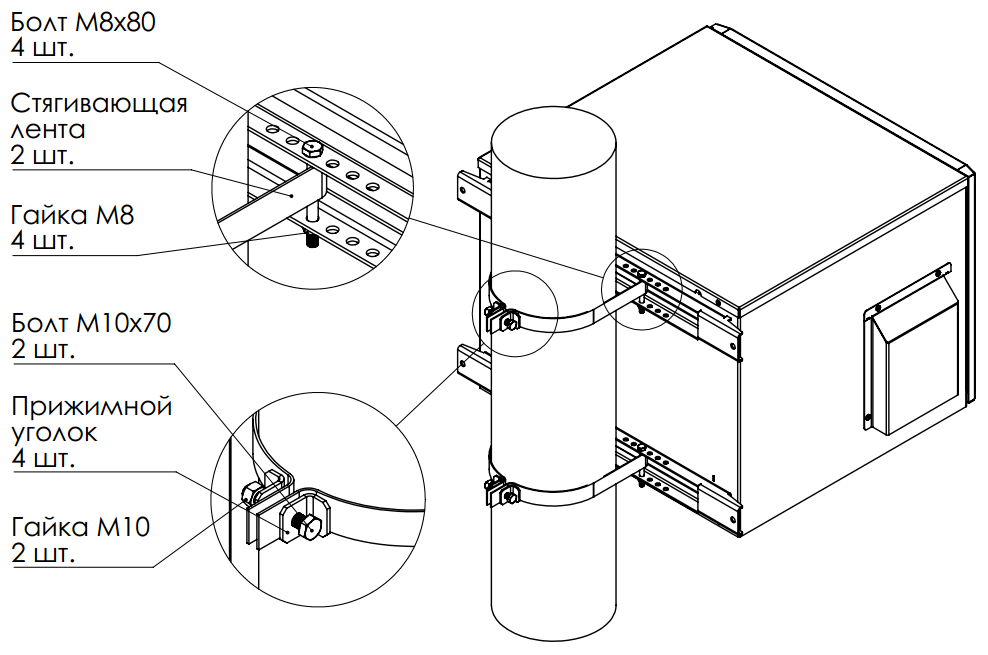

УСТАНОВКА НА СТОЛБ |
Шкаф устанавливается на столб при помощи комплекта из стягивающей ленты и крепежей (комплект приобретается отдельно).
Характеристики | |
---|---|
Тип шкафа | Климатический шкаф |
Тип установки | Настенное |
Класс защиты IP | IP 54 |
Высота мм | 500 |
Высота, U | 9 |
Ширина | 730 |
Глубина, мм | 630 |
Полезная глубина, мм | 545 |
Распределенная нагрузка, кг | 60 |
Тип двери спереди | Цельнометаллическая |
Тип двери сзади | Без двери |
Цвет | Серый |
