Описание
Оптический рефлектометр SNR-OTDR-01H. Определяет местонахождение дефектов и повреждений, измеряет уровень потерь сигнала в любой точке оптического волокна. Все, что нужно для работы с оптическим рефлектометром - это доступ к одному концу волокна.

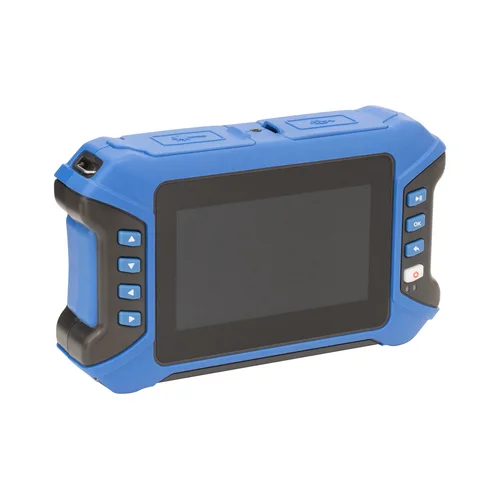

Рефлектометр SNR-OTDR-01H выполнен в компактном, легком и прочном корпусе защищенный от пыли, влаги и ударов, обеспечивает высокую надежность эксплуатации в полевых условиях.

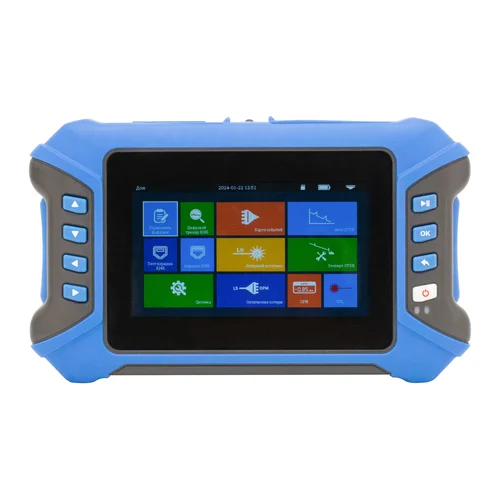

В рефлектометр также встроен измеритель оптической мощности (OPM), источник видимого света (VFL), источник оптического излучения (OLS).
Основные особенности:
- высокая точность измерений;
- две рабочие длины волны 1310/1550 нм;
- динамический диапазон 26/24 дБ;
- встроенный измеритель оптической мощности;
- встроенный источник видимого света 650 нм;
- встроенный источник оптического излучения;
- более 10 часов автономной работы от встроенной Li-Ion батареи;
- возможность подключения к ПК;
- компактный и легкий;
- надежность, защищенность и неприхотливость.
Характеристики
| Общие | |
|---|---|
| Возможность оформления сертификата поверки | Нет |
| Технические характеристики | |
| Тип оборудования | Рефлектометр |
| Тип разъема | FC/UPC |
| Тип волокна | SM |
| Длина волны, нм | 1310/1550 |
| Динамический диапазон, дБ | 26/24 |
| Диапазоны измеряемых расстояний, км | 0,5; 1; 2; 4; 8; 16; 32; 64; 100 |
| Длительность импульса, нс | 3; 5; 10; 20; 30; 50; 100; 200; 300; 500; 1000; 5000; 10000; 20000 |
| Мертвая зона по затуханию, м | 8 |
| Мертвая зона по событию, м | 2,5 |

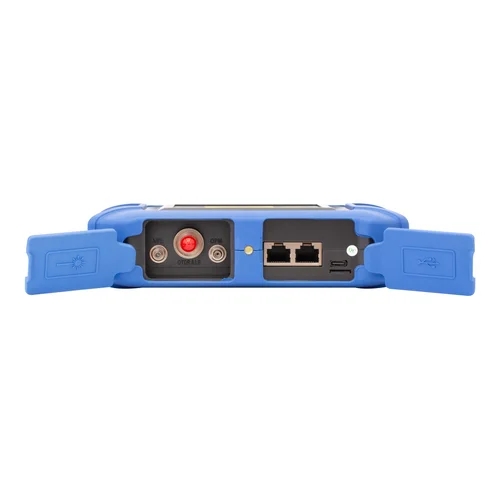

| Интерфейсы | micro SD USB Type C |
| Время работы | 12 часов |
| Язык интерфейса | Русский; Английский |
| Массогабаритные характеристики | |
| Габаритные размеры,мм | 173x109x45 |
| ВЕС, КГ | 0,5 |
| Источник видимого излучения (VFL) | |
| Длина волны (VFL), нм | 650 |
| Тип разъема (VFL) | 2,5 мм универсальный (SC, FC, ST) |
| Эффективное расстояние, км | 10 |
| Мощность излучения VFL, мВт | 10 |
| Измеритель оптической мощности (PM) | |
| Длина волны (PM), нм | 850; 980; 1300; 1310; 1490; 1550; 1625; 1650 |
| Тип разъема (PM) | 2,5 мм универсальный (SC, FC, ST) |
| Диапазон измерений, дБм | -70...+10 |
| Стабилизированный источник излучения (SLS) | |
| Длина волны (SLS) | 1310/1550 |
| Тип разъема (SLS) | FC/UPC |
| Выходная мощность (SLS), дБм | -5 |
| Модуляция | 270 Гц 2 кГц 1 кГц 330 Гц |
| Условия эксплуатации | |
| Влажность | 0...95% (без конденсата) |
| Температура хранения, °C | от -40 до 70 |
| Температура эксплуатации, °C | от -10 до 50 |
| Комплект поставки | |

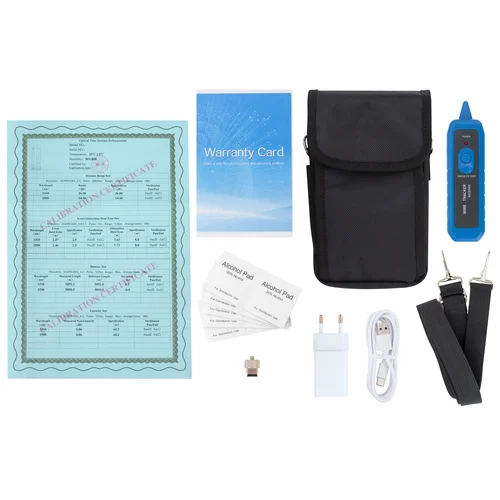

| Комплект поставки | Рефлектометр - 1шт; Транспортировочная сумка - 1шт; Ремень для переноски - 1шт; Переходной адаптер OTDR FC-UPC - 1шт; Переходной адаптер OTDR SC-UPC - 1шт; Детектор для поиска UTP кабеля в пучке - 1шт; Салфетки очистительные - 1шт; Кабель USB typ C - 1шт; Адаптер питания - 1шт; Руководство по эксплуатации - 1 шт; Сертификат калибровки - 1шт |
