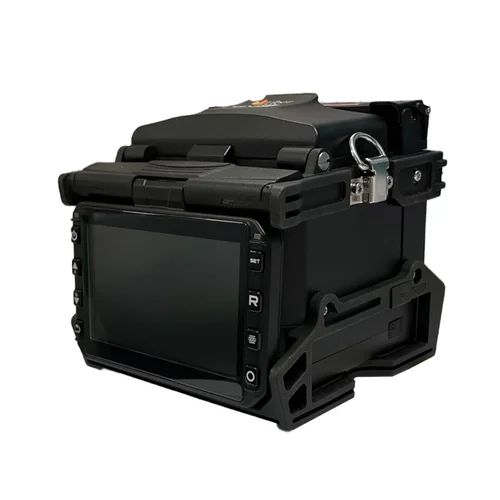

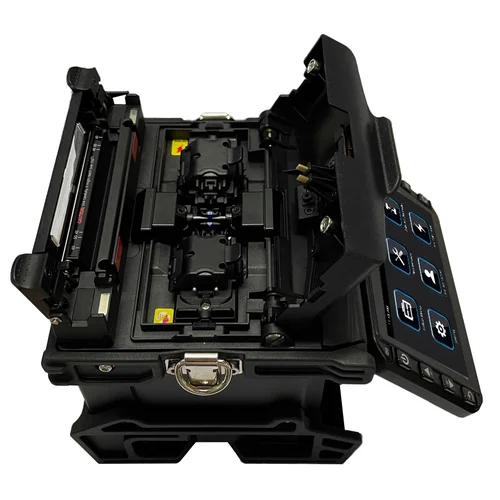

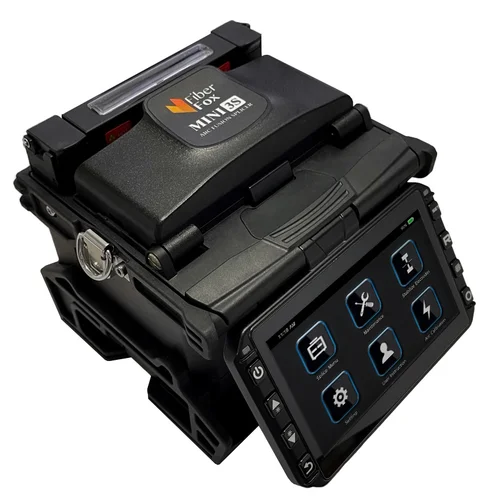

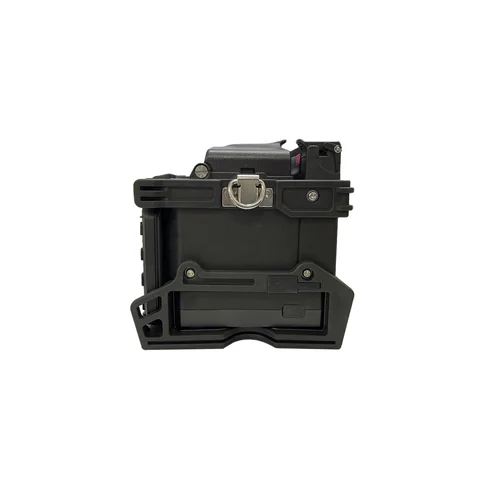

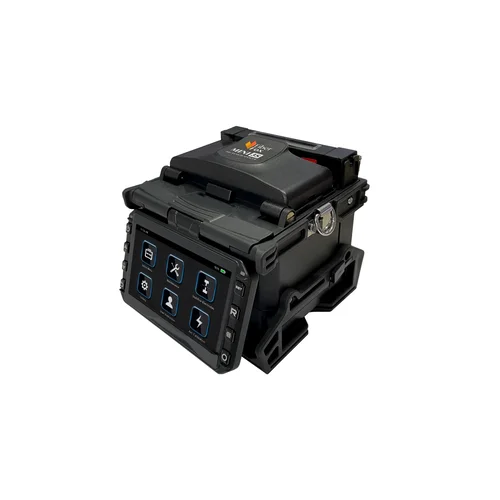

Автоматический сварочный аппарат FiberFox Mini 3S, комплект со скалывателем Mini-50G+

Нет отзывов
Нет вопросов
FiberFox
Артикул:Mini-3S KIT 50
Код товара: 83783
FiberFox
Ваша цена (за шт):
Параметры заказа:
Описание

Автоматический сварочный аппарат Mini-3S - это современное оборудование корейской компании FiberFox, предназначен для сварного соединения оптических одномодовых и многомодовых волокон. Аппарат оснащен механизмом сведения волокон по технологии DAA (Digitalized Active Alignment), системой точного мониторинга потерь и режимом автоматической калибровки дуги.

Основные особенности

  • активные V-образные канавки;

  • цветной LCD дисплей 4,3" позволяет визуально контролировать все этапы сварки оптических волокон;

  • быстрое время сварки - 7 сек (Quick mode) и термоусадки – 18 сек;

  • длительная автономная работа от Li-Ion батареи – до 200 циклов «сварка+термоусадка»;

  • калибровкой дуги в режиме реального времени;

  • ударопрочный, влаго и пылезащищенный корпус;

  • ресурс электродов – до 3500 сварок;

  • вес аппарата всего 1,37 кг;

  • малые габаритные размеры.

Характеристики
Технические характеристики
Технология выравнивания волокнаПо оболочке
Типы свариваемых волоконSM (ITU-T G.652, G.657A1/A2)
MM (ITU-T G.651)
DS (ITU-T G.653)
NZDS (ITU-TG.655)
Диаметр свариваемых волокон, мкм80-150
Диаметр наружного покрытия свариваемых волокон, ммот 0.25 до 3, дроп-кабель 3х2 мм
Средние потери на сварном соединение, дБ0,03 дБ (SM)
0,02 дБ (MM)
0,05 дБ (DS/NZDS)
0,03 (G.657)
Типичные вносимые потери, дБ≤60
Оценка потерьАвтоматическая
Время сварки, сек8 SM, 7 Quick mode
Время термоусадки, сек18
Количество циклов сварки200
Длина гильз КДЗС, мм20/40/45/60
Тест на растяжение, Н1,96~2,25
Ресурс электродов3500 сварок
Источник питанияLi-ion (литий-ионный) аккумулятор (11.1В, 3000 мАч), DC 12.6 В, 1.8А, 100~240 В АС адаптер
Дисплей4,3″ сенсорный цветной LCD
Видеосистема2 CCD камеры
Увеличение изображения260х при раздельном просмотре по осям X и Y
130х при совместном просмотре по осям X и Y
ИнтерфейсыMini USB
Массогабаритные характеристики
Габаритные размеры, мм123х114х126
ВЕС, КГ1,37 (аппарат+батарея)
Условия эксплуатации
Скорость ветраНе более 15 м/с
Высота над уровнем моря, мдо 5000
Влажность0...95% (без конденсата)
Температура хранения, °Cот -20 до 60
Температура эксплуатации, °Cот -10 до 50
Комплект поставки
Комплект поставкиСварочный аппарат - 1 шт;
Скалыватель Mini 50G+ (в транспортировочном кейсе и двумя ключами для обслуживания) - 1 шт;
Стриппер 3мм, 0.9мкм, 0.25мкм - 1шт;
Сетевой шнур - 1 шт;
Зарядное устройство - 1 шт;
Аккумуляторная батарея - 1 шт;
Автомобильное зарядное устройство - 1 шт;
Запасные электроды - 1 пара;
Лоток для охлаждения КДЗС - 1 шт;
Ремень для переноски - 1 шт;
Контейнер для хранения мелких деталей - 1 шт;
Универсальный прижим для SOC - 1 шт;
Прижим к печке для SOC - 1 шт;
CD - диск - 1 шт;
Инструкция по эксплуатации - 1 шт;
USB кабель - 1 шт;
mini HDMI USB кабель - 1 шт;
Жесткий кейс для переноски - 1 шт.
Документация и ПО
Паспорт
Руководство по эксплуатации
