DMM-1000 - это популярная среди операторов телевизионная головная станция производства компании PBI (Китай). Её отличительная особенность - отсутствие внутренней шины обмена данными, то есть каждый установленный модуль работает независимо от других, получая от шасси только электропитание. Широкий выбор функциональных модулей позволяет реализовать любое решение по приёму, обработке и вещанию телевизионных сигналов в сетях кабельного телевидения.

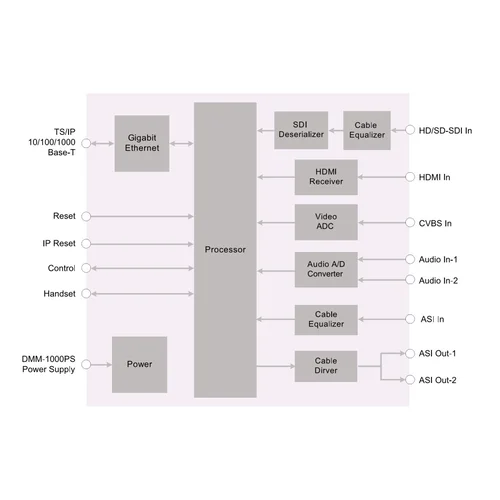

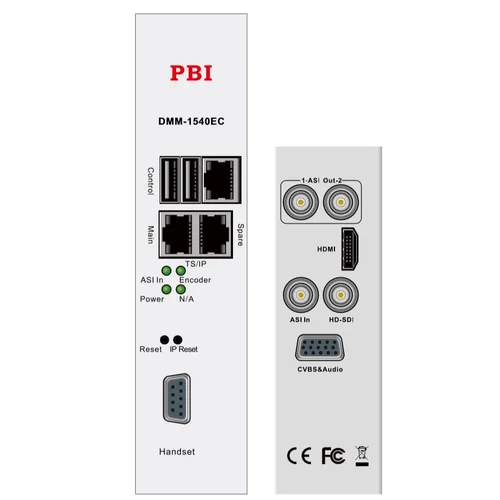

Модуль кодера DMM-1540EC-42 позволяет энкодировать одну программу с разрешением изображения HD кодеком H.264. Входной видеосигнал можно подать на аналоговый вход CVBS либо на цифровые входы SD-SDI и HDMI, входной аудиосигнал можно подать на разъём RCA. Энкодированный сигнал можно вывести через порты ASI и TSoIP. Устройство поддерживает редактирование таблиц SDT и NIT, а также может вложить выходной SPTS поток в поток MPTS, приходящий на входы ASI и TSoIP. Управление модулем осуществляется через порт Ethernet либо с помощью специального устройства управления.

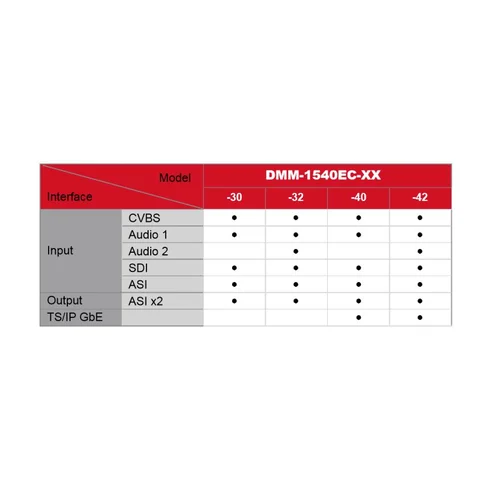

Данная модель поддерживает энкодирование двух стереопар аудио.
Технические характеристики:
| Видео | |
| Интерфейсы |
1 × HD/SD-HDMI (v1.3) 1 × CVBS 1 × BNC HD/SD-SDI |
| Форматы | H.264 / AVC HP@L4.0 |
| Разрешение видео и рекомендованный битрейт сжатия |
1080p (1920x1080）@ 59.94/50 Hz SMPTE296M: 6...30 Мбит/с 1080i (1920x1080）@25Hz , 29.97Hz SMPTE274M: 6...24 Мбит/с 1080i (1440x1080@25Hz, 29.97Hz SMPTE274M: 5...24 Мбит/с 720p (1280x720）@50Hz, 59.94Hz SMPTE296M: 4...24 Мбит/с 480i（720x480）@29.97Hz: SMPTE656M: 2...10 Мбит/с 576i（720x576）@25Hz: SMPTE656M: 2...10 Мбит/с |
| Цветовая субдискретизация | 4:2:0 |
| Битрейт видеокодирования | 2 Мбит/с ... 30 Мбит/с |
| Соотношение сторон | 4:3/16:9 |
| Аудио | |
| Аудио вход 1 |
SDI/HDMI Embedded Аналоговый левый/правый AES/EBU |
| Аудио вход 2 |
SDI/HDMI Embedded Аналоговый левый/правый |
| Формат кодирования |
MPEG1 Layer II MPEG-2/4 AAC-LC/HE-AAC(V1, V2) |
| Скорость аудиокодирования | 48 кГц |
| Рекомендованный битрейт сжатия звука |
MPEG1 Layer II: 64...384 кбит/с (стерео), 32...192 кбит/с (моно) MPEG2/4 AAC-LC: 48...512 кбит/с (стерео), 24...256 кбит/с (моно) MPEG2/4HE-AAC (V1, V2): 32...256 кбит/с (стерео), 16...128 кбит/с (моно) |
| ASI вход | |
| Интерфейс | 1 х BNC, 75 Ом |
| Максимальная скорость данных на входе | 100 Мбит/с |
| Длина пакета | 188/204 байт |
| Уровень сигнала | 200 ... 880 мВ |
| ASI выход | |
| Интерфейс | 2 х BNC, 75 Ом |
| Эффективный битрейт | 1.5 Мбит/с ... 70 Мбит/с |
| Длина пакета | 188/204 байт |
| Уровень сигнала | 800 ± 80 мВ |
| TS IP Duplex | |
| Стандарт | IEEE 802.3, 10/100/1000 Base-T |
| Максимальная скорость потока данных | 160 Мбит/с (вход 80 Мбит/с, выход 80 Мбит/с) |
| Протокол | UDP, RTP |
| IGMP | V2/V3 |
| TS/IP IPTV/Multiple DVB | |
| Стандарт | IEEE 802.3, 10/100/1000 Base-T |
| Максимальный битрейт | 200 Мбит/с, 4 потока в режиме DVB или 32 IPTV потока |
| Протокол | UDP, RTP |
| IGMP | V2/V3 |
| TS/IP порты | 2 × GbE (зеркальные), RJ-45, 10/100/1000 Base-T |
| Управление | |
| Протокол | SNMP, Web интерфейс. |
| Ethernet коннектор | RJ45, 10/100M для NMS, Web и обновления ПО |
| D-Sub | 15-pin D-Sub коннектор для программатора |
| Общие | |
|---|---|
| Серия устройств | DMM-1100 |
