DMM-1000 - это популярная среди операторов телевизионная головная станция производства компании PBI (Китай). Её отличительная особенность - отсутствие внутренней шины обмена данными, то есть каждый установленный модуль работает независимо от других, получая от шасси только электропитание. Широкий выбор функциональных модулей позволяет реализовать любое решение по приёму, обработке и вещанию телевизионных сигналов в сетях кабельного телевидения.

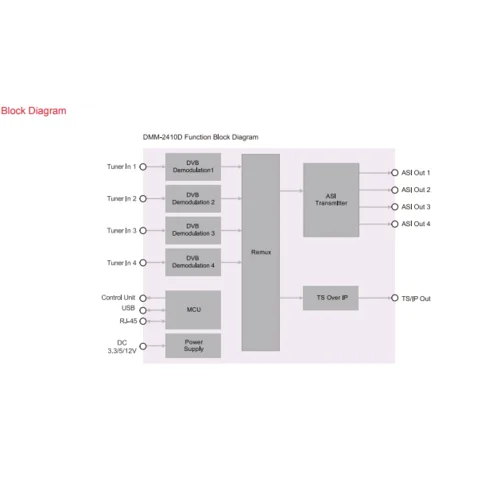

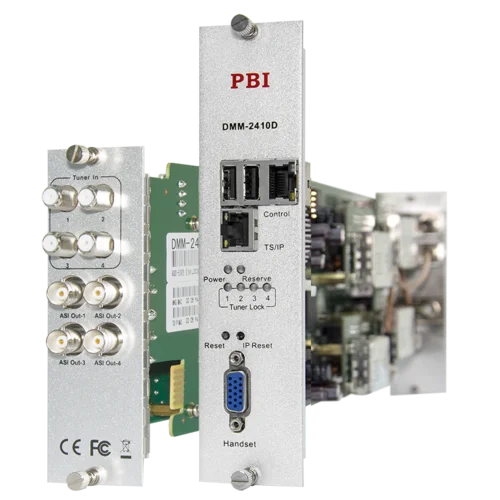

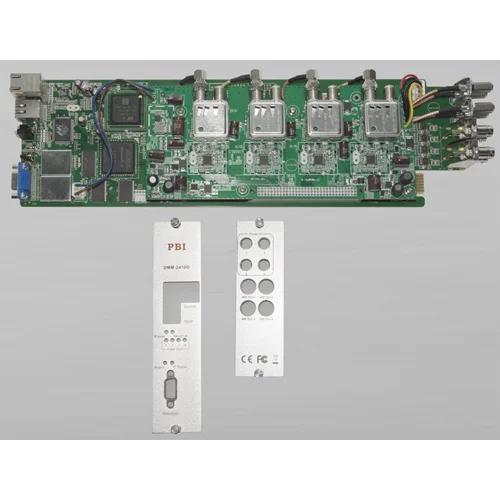

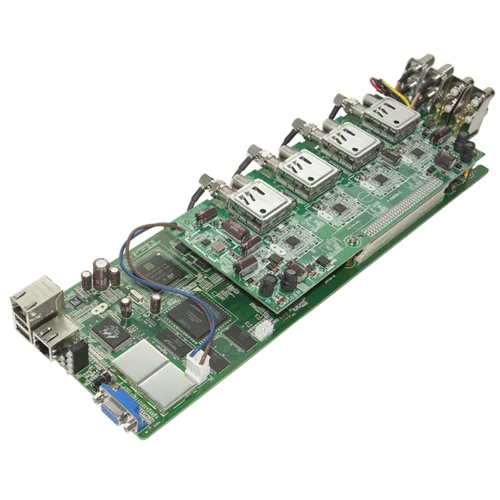

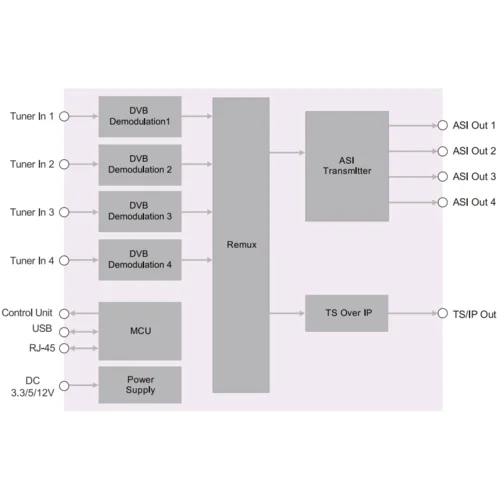

Модуль DVB-T/T2/C демодулятора DMM-2410D-T2 является профессиональным приёмником-декодером и позволяет принять сигнал 4 мультиплексов DVB-T/T2/C и передать принятый транспортный поток на выход ASI. Встроенный ремультиплексор позволяет собрать новый транспортный поток из принятых, а также из получаемого по входу TSoIP, с функцией генерирования таблиц PSI/SI. Управление модулем осуществляется через порт Ethernet либо с помощью специального устройства управления.
Особенности:
- 4 ВЧ входа, приём четырёх мультиплексов DVB-T/T2/C;
- Встроенный ремультиплексор;
- 4 выхода ASI для вывода принятого транспортного потока;
- 1 порт GbE, вывод принятого транспортного потока в виде SPTS/MPTS потока UDP/RTP unicast/multicast.
Технические характеристики:
| DVB-T/T2 демодулятор | |
| Диапазон входных частот | 104 ... 862 МГц (VHF/UHF) |
| Уровень входного сигнала | -70 ... -20 дБм |
| Демодулятор | QPSK, 16QAM, 64QAM, 256QAM. |
| Полоса пропускания | 6 / 7 / 8 МГц |
| Защитный интервал | 1/4, 1/8, 1/16, 1/32,(5/32, 5/64, 1/64,1/128 - T2) выкл. |
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 для DVB-T; 1/2, 2/3, 3/4, 3/5, 4/5, 5/6 для DVB-T2. |
| Входной коннектор | 4 x F, 75 Ом |
| DVB-С демодулятор | |
| Диапазон входных частот | 48 ... 860 МГц |
| Символьная скорость потока на входе | 1 ... 7 Мсимв/с (ITU J.83 Annex A) |
| Уровень входного сигнала | 45 ... 75 дБмкВ |
| Демодулятор | 16/32/64/128/256 QAM |
| Полоса пропускания | 6 / 7 / 8 МГц |
| Входной коннектор | 4 x F, 75 Ом |
| ASI выход | |
| Битрейт потока на выходе | до 100 Мбит/с |
| Уровень сигнала на выходе | 800 мВ ± 10% |
| Входной коннектор | 2 x BNC, 75 Ом |
| TSoIP выход | |
| Режимы работы | 1. Только выход, до 430 Мбит/с, 5 MPTS (unicast/multicast) потоков (4 c каждого тюнера и 1 с MUX) 2. Только выход, до 430 Мбит/с, 128 SPTS (unicast/multicast) потоков (с приемников или MUX). 3. Полный дуплекс, до 80 Мбит/с, 1 поток на вход и 1 поток на выход (MPTS/SRTS - unicast/multicast) |
| Протокол | UDP/RTP, IGMPv2 v3, ARP |
| Входной коннектор | 1 х RJ45, 10/100 Base-T |
| Управление | |
| Протокол | SNMP, TCP/IP, HTTP |
| Ethernet коннектор | RJ45, 10/100M для NMS и обновления ПО |
| D-Sub | 15-pin D-Sub коннектор для программатора |
| Общие | |
|---|---|
| Серия устройств | DMM-1100 |
| Стандарты ТВ-вещания | DVB-T/T2/C |
| Количество ВЧ входов тюнера | 4 |
| IP-интерфейс | 1 х RJ45, 10/100 Base-T |
| Дополнительные разъемы | 4 x ASI out (BNC), D-Sub |
| Мониторинг SNMP | RJ45, 10/100M |
| Мощность, Вт | 15 |
| Тип оборудования | Карта демодуляции |
