Описание
Стоечный оптический кросс используется для коммутации, распределения оптоволоконных кабелей связи и защиты мест сварки от повреждений. Кроссы устанавливается в телекоммуникационный шкаф или стойку.

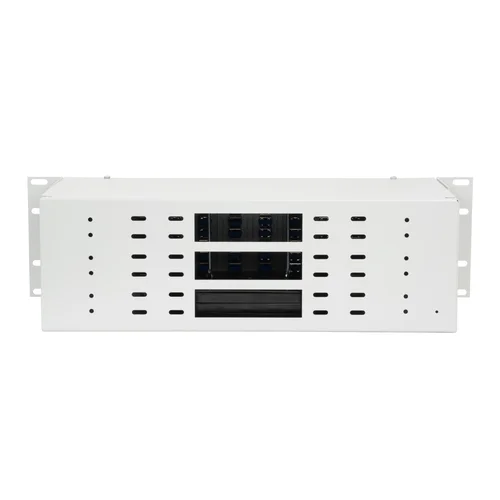

Конструктивно представляет собой металлическую коробку с кронштейнами, имеющую на задней части кабельные вводы, а на передней отверстия под съемные планки (позволяющие изменять тип оптических розеток и емкость кросса), со сплайс-кассетами для размещения термосадочных гильз (КДЗС).
Кросс SNR-ODF-96R-SC-P имеет кабельные вводы, что позволяет легко производить монтаж кабеля. Конструкция предусматривает фиксацию вводимого кабеля по оболочке с помощью пластиковых хомутов на Т-образном лепестке, а так же фиксировать силовой элемент с помощью металлической площадки.
Особенности кросса:

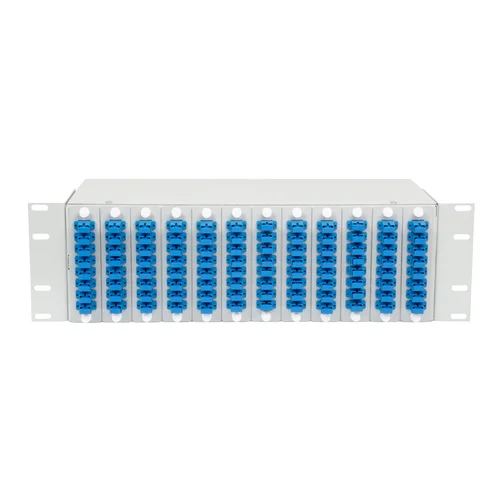

- кросс комплектуется оптическими розетками и пигтейлами типа SC;
- корпус кросса выполнен из стали и имеет антикоррозийное порошковое покрытие;
- емкость кросса позволяет установить до 6 сплайс-кассеты.
Для удобства монтажа и обслуживания глубина установки кросса в стойке или шкафу регулируется.
Характеристики
| Общие | |
|---|---|
| Тип монтажа кросса | Стоечный |
| Высота, U | 3 |
| Материал: | Сталь (1,0 мм) |
| Количество оптических портов | 96 |
| Тип устанавливаемых адаптеров | SC |
| Количество кабельных вводов | 2 |
| Количество адаптерных планок | 12 |
| Степень защиты | IP20 |
| Габаритные размеры,мм | 403x215x88 |
| ВЕС, КГ | 5,7 |

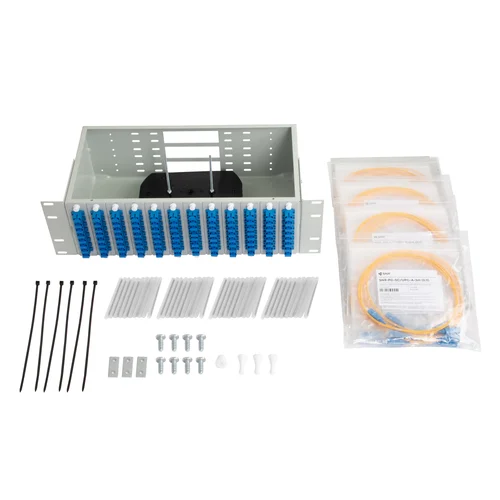

| Комплект поставки | Кросс оптический SNR-ODF-96R-LE - 1 шт Сплайс-кассета на 16 портов SK-U-01 - 3 шт Крышка черная для сплайс-кассеты SK-U-01-CVR - 1 шт Планка адаптерная (SC) - 12 шт Адаптер проходной SNR SC-SC SM - 96 шт Шнур монтажный оптический SC/UPC SM G.657.A1 3 метра - 48 шт Гильза термоусадочная 60мм (уп.100шт) - 1 уп |
