Адаптерные планки SC, FC/ST в комплект поставки не входят.
Стоечный оптический кросс SNR-ODF-24R используется для коммутации, распределения оптоволоконных кабелей связи и защиты мест сварки от повреждений. Кроссы устанавливается в телекоммуникационный шкаф или стойку.

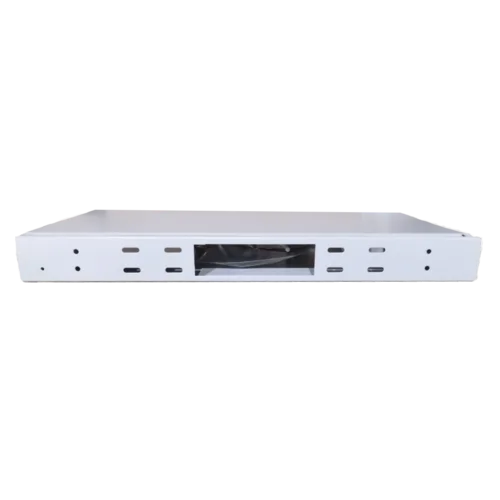

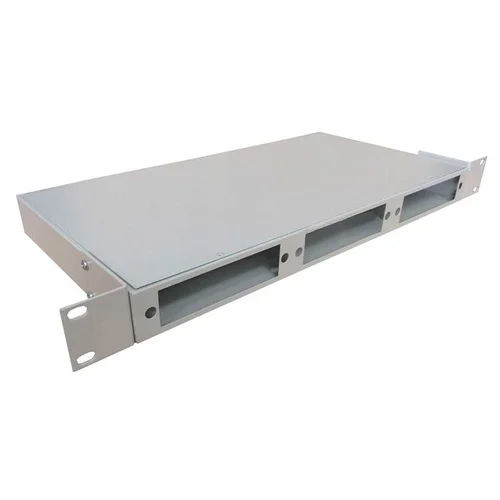

Конструктивно кросс представляет собой металлическую коробку с кронштейнами, имеющую на задней части кабельный ввод, а на передней отверстия под съемные планки позволяющие изменять тип оптических розеток и емкость кросса.
Конструкция предусматривает фиксацию вводимого кабеля по оболочке с помощью планок для фиксации кабеля на задней стенке и пластиковых хомутов.
Оптические адаптеры (розетки) устанавливаются в сменные адаптерные планки SC, FC/ST, которые заказываются отдельно.
Особенности кроссов:
-
корпус кросса выполнен из стали и имеет антикоррозийное порошковое покрытие;
-
возможность замены сменных адаптерных планок;
-
регулировка кронштейнов для крепления к стойке по глубине на 3 положения.
Конструкция данного оптического кросса позволяет осуществлять быстрый и качественный монтаж оптических сетей.
| Характеристики | |
|---|---|
| Тип монтажа кросса | Стоечный |
| Высота, U | 1 |
| Материал: | Сталь (1,0 мм) |
| Количество оптических портов | 24 |
| Тип устанавливаемых адаптеров | В зависимости от установленных планок |
| Количество кабельных вводов | 1 |
| Количество адаптерных планок | 3 |
| Степень защиты | IP20 |
| Температура эксплуатации, °C | от -10 до 50 |
| Габаритные размеры, мм | 403х215х44 |
| ВЕС, КГ | 1,9 |
| Комплект поставки | Корпус - 1 шт Крышка - 1 шт Кронштейн крепления - 2 шт Барашки металлические для крепления сплайс-кассеты - 2 шт Пластиковые стяжки - 2 шт Болты крепления - 12 шт Пластиковая клипса для оптических кроссов SNR-ODF - 6 шт |
