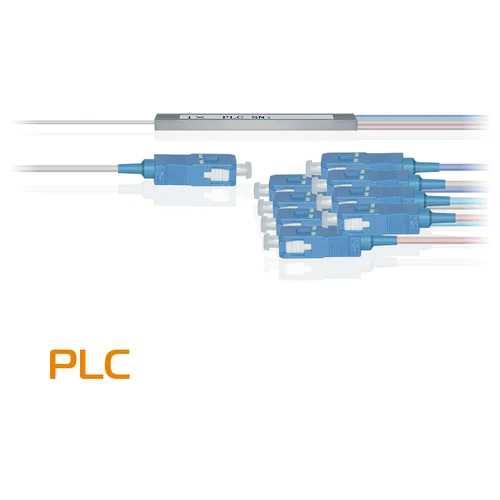

Применение новейших пленочных технологий в построении оптических устройств позволяет изготавливать малогабаритные изделия с отличными характеристиками. PLC оптические делители характеризуются широкой полосой рабочего диапазона, стабильными параметрами, высокой надежностью.
Внимание! Вы можете заказать планарные делители в безкорпусном исполнении с оконцовкой оптическими коннекторами SC/APC, SC/UPC или без неё.
Область преминения:
- Сети КТВ
- Сети PON
- Сети FTTH
Технические характеристики:
неоконцованные делители
| Тип PLC делителя |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
| Рабочий диапазон |
1260-1650nm |
||||||||||
| Вносимые потери (dB) |
4 |
7.4 |
10.5 |
13.7 |
16.7 |
21 |
4.2 |
7.8 |
11 |
14.2 |
17.5 |
| Воспроизводимость (dB)* |
0.4 |
0.6 |
0.8 |
1 |
1.2 |
1.8 |
0.6 |
1 |
1.2 |
1.5 |
1.8 |
| Направленность (dB) |
55 |
||||||||||
| Возвратные потери (dB) |
55 |
||||||||||
|
Зависимость вносимых потерь от изменения поляризации |
0.2 |
0.2 |
0.3 |
0.3 |
0.3 |
0.4 |
0.2 |
0.2 |
0.3 |
0.3 |
0.3 |
| Зависимость вносимых потерь от изменения длины волны Wavelength Dependent Loss |
0.5 |
||||||||||
| Зависимость вносимых потерь от изменения температуры Temperature Dependent Loss |
0.5 |
||||||||||
| Тип оптического волокна |
Corning SMF-28e |
||||||||||
| Рабочая температура (С) |
-40～85 |
||||||||||
| Температура хранения (С) |
-40～85 |
||||||||||
оконцованные делители
| Тип PLC делителя |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
|
| Рабочий диапазон |
1260-1650nm |
|||||||||||
| Вносимые потери (dB) |
4.1 |
7.7 |
11 |
14 |
16.7 |
21 |
4.3 |
8 |
11 |
14.5 |
17.5 |
|
| Воспроизводимость (dB)* |
4.6 |
7.9 |
11 |
14.2 |
17.2 |
21.5 |
4.7 |
8.3 |
12 |
14.7 |
18 |
|
| Направленность (dB) |
55 |
|||||||||||
| Возвратные потери (dB) |
UPC(min) |
45 |
||||||||||
|
APC(min) |
50 | |||||||||||
|
Зависимость вносимых потерь от изменения поляризации |
0.2 |
0.2 |
0.3 |
0.3 |
0.3 |
0.4 |
0.2 |
0.2 |
0.3 |
0.3 |
0.3 |
|
| Зависимость вносимых потерь от изменения длины волны Wavelength Dependent Loss |
0.5 |
|||||||||||
| Зависимость вносимых потерь от изменения температуры Temperature Dependent Loss |
0.5 |
|||||||||||
| Тип оптического волокна |
Corning SMF-28e |
|||||||||||
| Рабочая температура (С) |
-40～85 |
|||||||||||
| Температура хранения (С) |
-40～85 |
|||||||||||
* - под термином воспроизводимость понимается разброс вносимых потерь для одного и того же экземпляра изделия.
Габаритные размеры
|
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
2×4 |
2×8 |
2×16 |
2×32 |
||
|
Бескорпусное исполнение |
(L) |
60 |
60 |
80 |
100 |
45 |
60 |
|||
|
(W) |
7 |
12 |
20 |
40 |
4 |
7 |
||||
|
(H) |
4 |
4 |
6 |
6 |
4 |
4 |
||||
|
Пластиковый корпус |
(L) |
110 |
120 |
141 |
110 |
120 |
||||
|
(W) |
80 |
80 |
115 |
80 |
80 |
|||||
|
(H) |
10 |
18 |
18 |
10 |
18 |
|||||
|
Стоечное исполнение |
19", 1U |
|||||||||
Планарные делители выполняются методами интегральной оптики. На кремниевой подложке химически осаждаются поочередно слои с материалами сердцевины и оболочки, после чего через маску вытравливается планарный волновод необходимой конфигурации, который также покрывается материалом отражающей оболочки. Так формируется планарный волновод с разветвлением (как правило, равномерным) оптической мощности 1:2. Устройства с большим количеством выходных портов формируются последовательным каскадированием делителей 1:2. В результате образуется практически оптическая микросхема, к которой присоединяются входные и выходные волокна.
В таких конструкциях легче добиться точности деления мощности, а их спектральные характеристики практически не изменяются в широком диапазоне 1260÷1680 нм. Однако из-за круговой несимметричности канала PLC достаточно чувствительны к поляризации излучения, а отражения в местах соединения планарных и волоконных световодов могут быть выше, чем в сварных конструкциях.
| Характеристики | |
|---|---|
| Разъемы | SC/UPC |
| Рабочий диапазон | 1260-1650нм |
| Тип | PLC |
| Равномерный | Да |
| Вносимые потери dB | 14 |
| Воспроизводимость | 14,2 |
| Направленность | 55 |
| Возвратные потери | 55 |
| Количество выходов | 16 |
| Количество входов | 1 |
| Корпусные | Нет |
| Тип оптического волокна | Corning SMF-28e |
