Описание

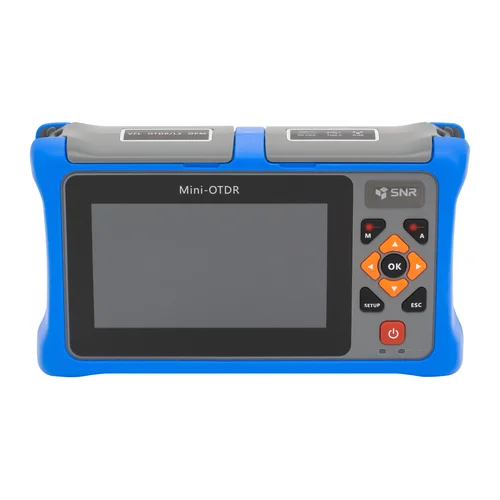

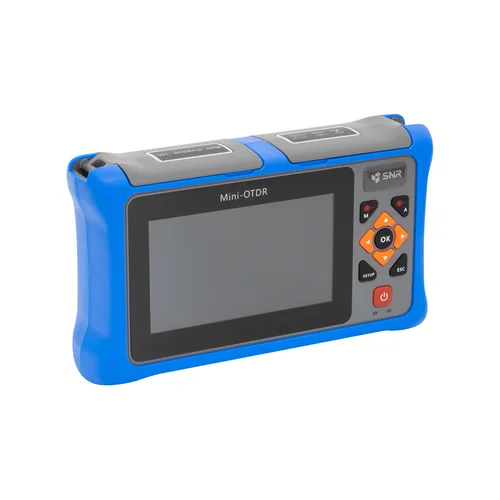

Оптический рефлектометр SNR-OTDR-01M - это электронно-оптический измерительный прибор, используемый для определения характеристик оптических волокон. Он определяет местонахождение дефектов и повреждений, измеряет уровень потерь сигнала в любой точке оптического волокна. Все, что нужно для работы с оптическим рефлектометром - это доступ к одному концу волокна.
Рефлектометр SNR-OTDR-01M выполнен в компактном, легком и прочном корпусе защищенный от пыли, влаги и ударов, обеспечивает высокую надежность эксплуатации в полевых условиях.

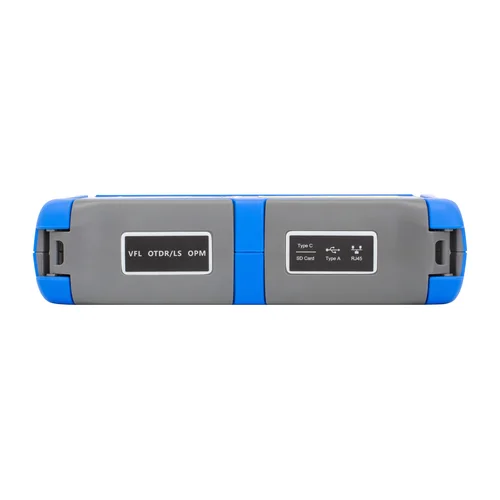

В рефлектометр также встроен измеритель оптической мощности (OPM), источник видимого света (VFL).
Основные особенности:
- высокая точность измерений;
- две рабочие длины волны 850/1300 нм;
- динамический диапазон 22/26 дБ;
- встроенный измеритель оптической мощности;
- встроенный источник видимого света 650 нм;
- встроенный источник оптического излучения;
- более 8 часов автономной работы от встроенной Li-Ion батареи;
- возможность подключения к ПК;
- компактный и легкий;
- надежность, защищенность и неприхотливость.
Характеристики
| Технические характеристики | |
|---|---|
| Тип оборудования | Оптический рефлектометр |
| Тип разъема | FC |
| Тип волокна | MM |
| Длина волны, нм | 850/1300 |
| Динамический диапазон, дБ | 22/26 |
| Диапазоны измеряемых расстояний, км | 0,1; 0,5; 2; 5; 10; 20; 40; 70; 80; 90 |
| Длительность импульса, нс | 5; 10; 20; 30; 50; 100; 200; 300; 500; 1000; 5000; 10000 |
| Мертвая зона по затуханию, м | 8 |
| Мертвая зона по событию, м | 2 |
| Дисплей | 4,3" сенсорный TFT |
| Интерфейсы | USB |
| Источник питания | Li-Ion аккумулятор 5200 мАч / 3,7 В |
| Массогабаритные характеристики | |
| Габаритные размеры, мм | 175х105х45 |
| ВЕС, КГ | 0,560 (с АКБ) |
| Источник видимого излучения (VFL) | |
| Длина волны (VFL), нм | 650 |
| Тип разъема (VFL) | 2,5 мм универсальный |
| Эффективное расстояние, км | до 10 |
| Измеритель оптической мощности (PM) | |
| Длина волны (PM), нм | 850/1310/1490/1550/1625/1650 |
| Тип разъема (PM) | 2,5 мм универсальный |
| Диапазон измерений, дБм | -70...+10 |
| Условия эксплуатации | |
| Влажность | 0...95% (без конденсата) |
| Температура хранения, °C | от -20 до 70 |
| Температура эксплуатации, °C | от -10 до 50 |
| Комплект поставки | |

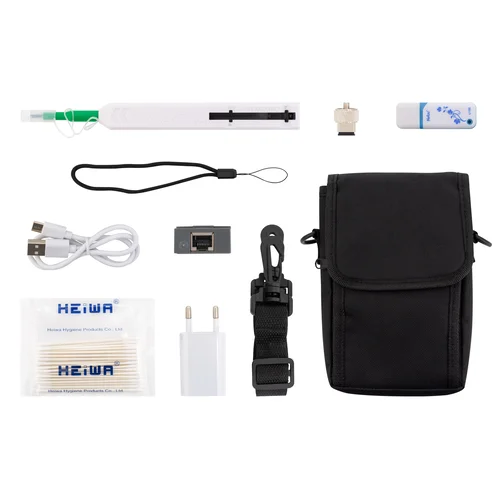

| Комплект поставки | Рефлектометр - 1шт
Портативная сумка - 1шт Ремень для переноски в сумке - 1шт Ремень для переноски рефлектометра - 1шт Комплект для чистки разъемов - 1компл Переходной адаптер FC-UPC - 1шт Переходной адаптер SC-UPC - 1шт USB накопитель - 1шт Кабель для подключения к ПК - 1шт Приемник для тестера витопарного кабеля - 1шт Адаптер питания - 1шт |
| Характеристики | |
| Возможность оформления сертификата поверки | Да |
