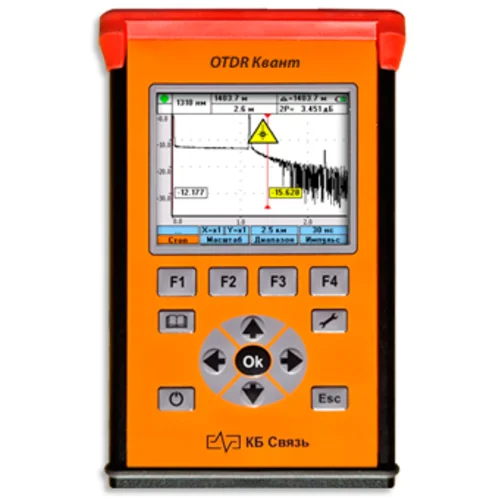

Рефлектометр оптический Квант (1310/1550 нм) - это электронно-оптический измерительный прибор, используемый для определения характеристик оптических волокон. Он определяет местонахождение дефектов и повреждений, измеряет уровень потерь сигнала в любой точке оптического волокна. Все, что нужно для работы с оптическим рефлектометром - это доступ к одному концу волокна.
Назначение:
-
Измерение затухания в оптических волокнах и их соединениях;
-
Измерение длины оптического волокна и расстояния до неоднородностей волоконно-оптических линий связи;
-
Идентификация волокна в кассетах, обнаружение некачественных контактов, трещин, сварочных стыков, обрывов, перегибов оптического волокна визуальным методом.
Особенности:
-
Высокая чувствительность;
-
Доступная цена;
-
Простота в эксплуатации;
-
Настройка всех параметров измерения на одном экране в течении нескольких секунд;
-
Минимум времени на обучение работы с рефлектометром;
-
Маленький размер.
Визуальный дефектоскоп:
- Длинна волны: 650нм;
- Выходная мощность: 15 МВт;
- Рабочее расстояние: до 15 км;
- Тип разъема: универсальный разъем 2,5 мм FC/UPC;
- Режим работы: непрерывный CW и импульсный 2Гц.
Ethernet-тестер:
- Определение активного оборудования;
- PING-тест: функция ping-теста имеет возможность опрашивать хосты (узлы), как по IP адресу, так и по имени сервера;
- DHCP-тест: поиск DHCP сервера в локальных сетях.
| Технические характеристики | |
|---|---|
| Тип оборудования | Оптический рефлектометр |
| Тип разъема | FC |
| Тип волокна | SM |
| Длина волны, нм | 1310/1550 |
| Динамический диапазон, дБ | 33/31 |
| Диапазоны измеряемых расстояний, км | от 0-50 м до 200 км |
| Длительность импульса, нс | от 5 до 50 |
| Мертвая зона по затуханию, м | не более 7 м |
| Мертвая зона по событию, м | не более 2 м |
| Объем памяти | 250 рефлектограмм |
| Интерфейсы | USB |
| Источник питания | от встроенного аккумулятора |
| Время работы | 6 ч |
| Язык интерфейса | Русский |
| Характеристики | |
| Измерение активного волокна | Нет |
| Массогабаритные характеристики | |
| Габаритные размеры, мм | 170 х 105 х 45 |
| ВЕС, КГ | 0,8 |
| Источник видимого излучения (VFL) | |
| Длина волны (VFL), нм | 650 |
| Тип разъема (VFL) | универсальный разъем 2,5 мм FC/UPC |
| Мощность излучения VFL, мВт | 15 |
| Комплект поставки | |
| Комплект поставки | Рефлектометр – 1 шт; Блок питания/зарядное устройство AC/DC 220/12В, 1А – 1 шт; Руководство по эксплуатации – 1 шт; Кабель для связи рефлектометра с ПК – 1 шт; USB-флеш-накопитель с ПО для ПК – 1 шт; Сумка – чехол – 1 шт. |
