Описание

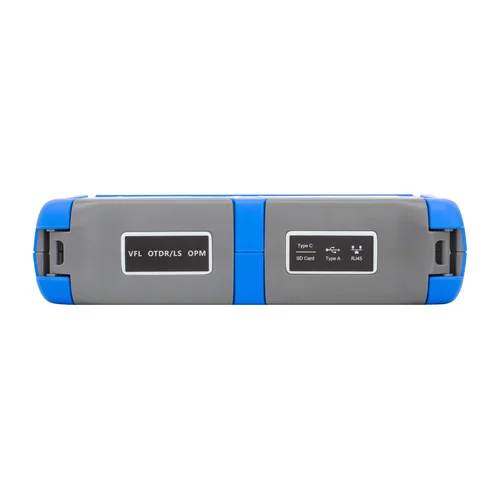

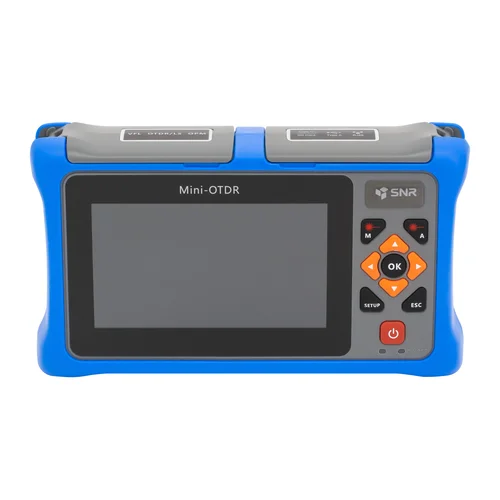

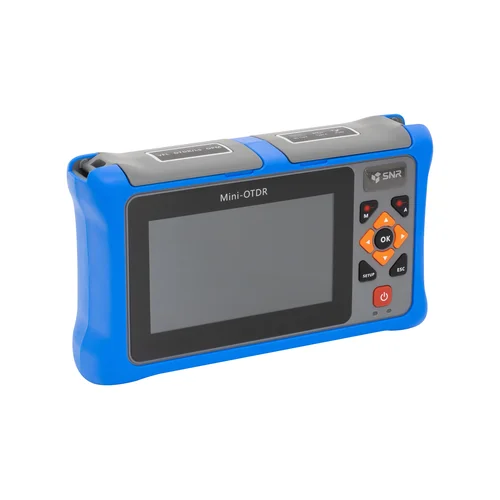

Оптический рефлектометр SNR-OTDR-01 - это электронно-оптический измерительный прибор, используемый для определения характеристик оптических волокон. Он определяет местонахождение дефектов и повреждений, измеряет уровень потерь сигнала в любой точке оптического волокна. Все, что нужно для работы с оптическим рефлектометром - это доступ к одному концу волокна.
Рефлектометр SNR-OTDR-01 выполнен в компактном, легком и прочном корпусе защищенный от пыли, влаги и ударов, обеспечивает высокую надежность эксплуатации в полевых условиях.
В рефлектометр также встроен измеритель оптической мощности (OPM), источник видимого света (VFL), источник оптического излучения (OLS).
Основные особенности:
- высокая точность измерений;
- две рабочие длины волны 1310/1550 нм;
- динамический диапазон 26/24 дБ;
- встроенный измеритель оптической мощности;
- встроенный источник видимого света 650 нм;
- встроенный источник оптического излучения;
- более 8 часов автономной работы от встроенной Li-Ion батареи;
- возможность подключения к ПК;
- компактный и легкий;
- надежность, защищенность и неприхотливость.
Характеристики
| Технические характеристики | |
|---|---|
| Тип оборудования | Оптический рефлектометр |
| Тип разъема | FC |
| Тип волокна | SM |
| Длина волны, нм | 1310/1550 |
| Динамический диапазон, дБ | 26/24 |
| Диапазоны измеряемых расстояний, км | 0,1; 0,5; 2; 5; 10; 20; 40; 70; 80; 90 |
| Длительность импульса, нс | 5; 10; 20; 30; 50; 100; 200; 300; 500; 1000; 5000; 10000 |
| Мертвая зона по затуханию, м | 8 |
| Мертвая зона по событию, м | 2 |
| Дисплей | 4,3" сенсорный TFT |
| Интерфейсы | USB |
| Источник питания | Li-Ion аккумулятор 5200 мАч / 3,7 В |
| Массогабаритные характеристики | |
| Габаритные размеры, мм | 175х105х45 |
| ВЕС, КГ | 0,560 (с АКБ) |
| Источник видимого излучения (VFL) | |
| Длина волны (VFL), нм | 650 |
| Тип разъема (VFL) | 2,5 мм универсальный |
| Эффективное расстояние, км | до 10 |
| Измеритель оптической мощности (PM) | |
| Длина волны (PM), нм | 850/1310/1490/1550/1625/1650 |
| Тип разъема (PM) | 2,5 мм универсальный |
| Диапазон измерений, дБм | -70...+10 |
| Стабилизированный источник излучения (SLS) | |
| Длина волны (SLS) | 1310/1550 |
| Тип разъема (SLS) | 2,5 мм универсальный |
| Выходная мощность (SLS), дБм | -5±2 |
| Модуляция | CW 270 Гц 1 кГц 2 кГц |
| Условия эксплуатации | |
| Влажность | 0...95% (без конденсата) |
| Температура хранения, °C | от -20 до 70 |
| Температура эксплуатации, °C | от -10 до 50 |
| Комплект поставки | |
| Комплект поставки | Рефлектометр - 1шт
Портативная сумка - 1шт Ремень для переноски в сумке - 1шт Ремень для переноски рефлектометра - 1шт Комплект для чистки разъемов - 1компл Переходной адаптер FC-UPC - 1шт Переходной адаптер SC-UPC - 1шт USB накопитель - 1шт Кабель для подключения к ПК - 1шт Приемник для тестера витопарного кабеля - 1шт Адаптер питания - 1шт |
| Общие | |
| Возможность оформления сертификата поверки | Да |
Документация и ПО
Программное обеспечение и прошивки
Приложения и утилиты
Сопутствующие товары
Измерительное оборудование / Аксессуары для измерительного оборудования
Инструмент для монтажа СКС ВОЛС / Аксессуары для инструментов для монтажа СКС ВОЛС
Инструмент для монтажа СКС ВОЛС / Разделка оптоволокна
Инструмент для монтажа СКС ВОЛС / Сварка оптоволокна
Отзывы о товаре
Пока нет ни одного отзыва
Вопросы о товаре3
По дате
Иван финько
09.12.2024, 13:20
На данный период времени , есть ли возможность сделать на него сертификат поверки?
NAG
10.12.2024, 03:18
Здравствуйте.
Данная модель внесена в госреестр средств измерений. Поверка возможна.
Для удобства поиска устройств с возможностью оформления сертификата поверки на сайте, в разделе рефлектометры есть фильтр "Возможность оформления сертификата поверки"
https://shop.nag.ru/catalog/02332.izmeritelnoe-oborudovanie/10978.opticheskie-reflektometry?filter_010ff920-3474-11ef-bbae-f8f21eb142cd%5BДа%5D=true
Маников Евгений
17.04.2024, 14:18
Имеется ли возможность данным прибором измерять короткие участки кабеля? 100-200 метров к примеру.
NAG
18.04.2024, 04:03
Здравствуйте.
Минимальное расстояние измеряемой линии 10 метров. Измерение на подобных коротких линиях корректней производить с подключением нормализующей катушки, например SNR-DZC-FC/UPC-1000m
Пользователь
25.09.2023, 13:31
Проходит ли рефлектометр SNR-ODTR-01 метрологическую поверку?
NAG
26.09.2023, 02:53
В настоящее время SNR-ODTR-01 не внесен в госреестр средств измерений. Поверку на данный прибор не сделать.
