Оптический бокс SNR-FTTH-FDB-16X используется в системах передачи данных для соединения и коммутации магистральных и абонентских оптических кабелей, а также механической защиты сварных соединений оптических волокон. Он может использоваться в качестве кроссировочного узла при реализации вводно-распределительных устройств, телекоммуникационных кроссов. Допускает ввод восьми линейных оптических кабелей и до 16 абонентских отводов.

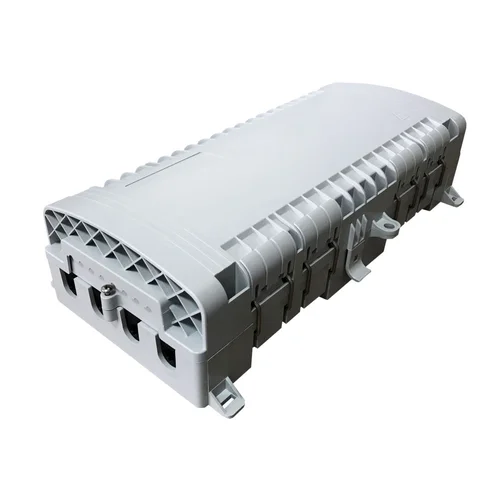

Корпус бокса изготовлен из пластика устойчивого к ультрафиолетовому воздействию и расчитан на эксплуатацию в широком температурном диапазоне (-40°C ~ +60°C). Степень защиты IP65 позволяет использовать SNR-FTTH-FDB-16X как внутри помещений, так и для уличного монтажа.
Применение:
- FTTH;
- PON;
- телекоммуникационные сети;
- локальные сети.
На задней стенке расположены отверстия для монтажной ленты для последуюшей установки бокса на опоре. Крышка бокса в закрытом положении дополнительно фиксируется четырьмя специальными прижимными площадками.

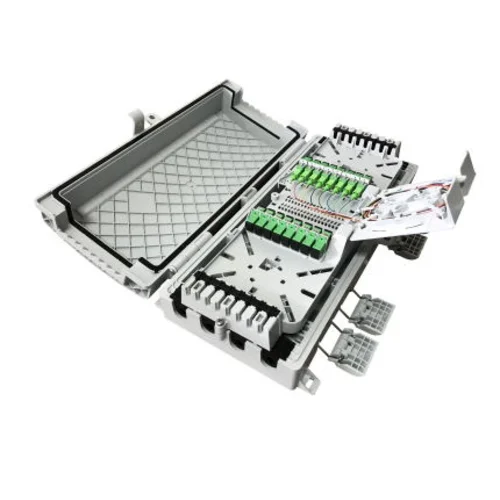

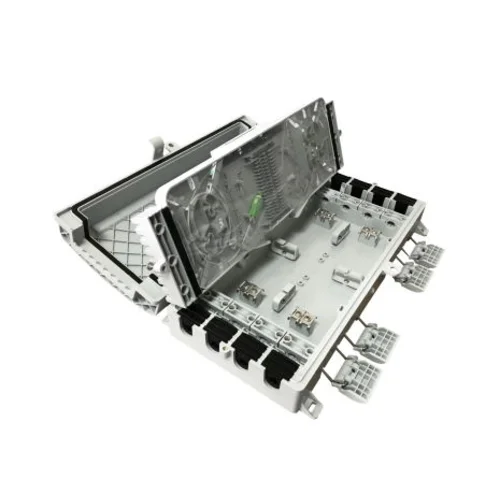

Внутри бокса расположена откидная двусторонняя панель с широким углом открытия, что существенно упрощает процесс монтажа и обслуживания. Позволяющая разместить до 16 оптических адаптеров типа SC и LC Duplex. На другой стороне расположена сплайс-кассета для фиксации гильз КДЗС и размещения запаса оптического волокна и оптических делителей 1/16. Возможность установки оптических делителей позволяет использовать SNR-FTTH-FDB-16X при строительстве PON сетей.
| Характеристики | |
|---|---|
| Тип монтажа | Уличный |
| Крепление под ленту | Да |
| Возможность размещения делителя PLC | Да |
| Материал: | ABS пластик |
| Количество вводов линейного кабеля | 8 |
| Допустимый диаметр вводимых кабелей, мм | до 15 |
| Количество выводов абонентского кабеля | 16 |
| Количество устанавливаемых адаптеров | 16 |
| Тип устанавливаемых адаптеров | SC/LC Duplex |
| Степень защиты | IP65 |
| Температура эксплуатации, °C | от -40 до 85 |
| Габаритные размеры, мм | 393х198х98 |
| ВЕС, КГ | 1,78 |
| Цвет | Серый |
