Кабель оптический ОКБ-0.22-8П 7кН

Нет отзывов
Нет вопросов
Сарансккабель-Оптика
Артикул:ОКБ-0.22-8П 7кН
Код товара: 28027
Сарансккабель-Оптика

Оптический кабель бронированный стальной оцинкованной проволокой, 8 волокон Corning SMF-28® Ultra, допустимое растягивающее усилие 7кН

Ваша цена (за км): 562 312 ₸
Параметры заказа:
Описание

Назначение:

Кабель марки ОКБ предназначен для прокладки в грунтах 1-5 групп (в зависимости от конструкции кабеля), в кабельной канализации, туннелях, коллекторах, при наличии особо высоких требований по механической прочности. Кабель марки ОКБ в негорючем исполнении предназначен для прокладки как и ОКБ при повышенных требованиях по пожарной безопасности.

Описание конструкции:

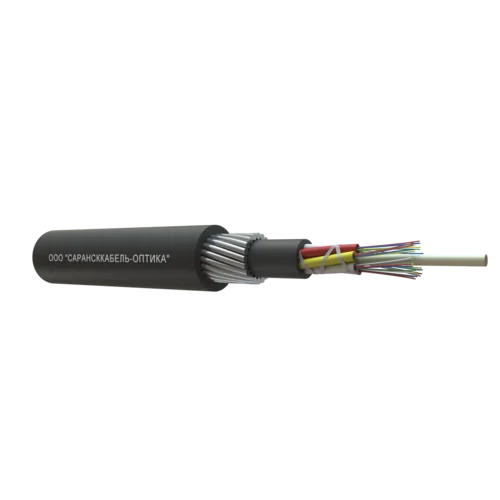

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью.

1. Центральный силовой элемент
2. Оптическое волокно
3. Повив оптических модулей из ПБТ, заполненных гидрофобным гелем
4. Промежуточная оболочка
5. Броня из стальных оцинкованных проволок
6. Защитная оболочка

Поверх сердечника накладывается промежуточная оболочка из полиэтилена. Поверх оболочки накладывается броня из стальных оцинкованных проволок. Свободное пространство между промежуточной оболочкой и элементами бронепокрова заполняется гидрофобным компаундом. Поверх проволочной брони накладывается защитная оболочка из полиэтилена высокой плотности. В случае изготовления кабеля с повышенными требованиями по пожарной безопасности оболочка кабеля выполняется из безгалогенного негорючего компаунда.

Кабель содержит волокна Corning SMF-28® Ultra (более подробно в разделе "Ссылки и загрузки").

Размеры и вес деревянных барабанов

Тип барабана А
Диаметр щеки (мм)
C
Диаметр шейки (мм)
D
Длина шейки (мм)
B
Габаритная ширина (мм)
Вес барабана (кг)
10 1000 545 500 646 80
12 1220 650 500 650 110
12а 1220 650 710 864 130
14 1400 750 710 875 155
16а 1600 800 800 970 295
18 У 1800 1120 900 1120 520
18а У 1800 900 900 1120 520
20 У 2000 1220 1000 1250 805

Цветовая идентификация модулей:

Желтый модуль – основной.
Красный модуль – направляющий.
Натуральные – согласно счету от красного
По согласованию с заказчиком цветовая расцветка может быть изменена.
Кордельные заполнители черного цвета выполняются из полиэтилена.

Характеристики
Характеристики
Тип оптического кабеляВ грунт
Диэлектрическая конструкцияНет
Количество волокон8
Тип волокнаSM (G.652.D)
Типовое затухание, дБ/км≦0,32 (1310 нм) / ≦0,18 (1550 нм)
Диаметр кабеля, мм11,8
Тип брониСтальные проволоки
Стойкость к растяжению, кН7.0
Материал оболочкиPE
Цвет оболочкиЧерный
Температура монтажа, °Cот -30 до 50
Температура хранения, °Cот -30 до 50
Температура эксплуатации, °Cот -60 до 70
Масса кабеля, кг/км217
Стандартная строительная длина, км4
