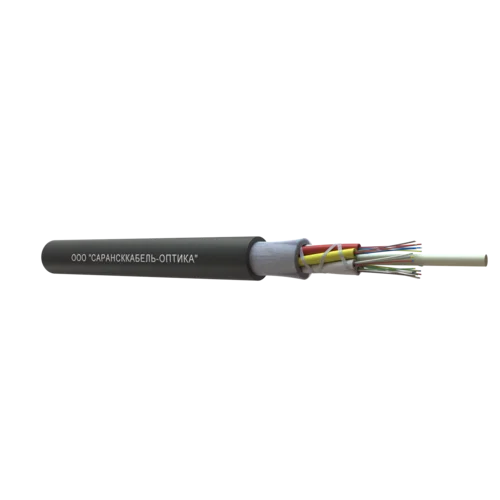

Кабель оптический ОККМС-0.22-16 7кН

Нет отзывов
Нет вопросов
Сарансккабель-Оптика
Артикул:ОККМС-0.22-16 7кН
Код товара: 28298
Сарансккабель-Оптика

Оптический кабель диэлектрический, самонесущий со стеклонитями без промежуточной оболочки, 16 волокон Corning SMF-28® Ultra, допустимое растягивающее усилие 7кН

Ваша цена (за км):
Параметры заказа:
Описание

Назначение:

Кабель марки ОККМС предназначен для подвески на опорах линий связи, контактной сети железных дорог, опорах линий электропередач в точках с максимальной величиной потенциала электрического поля до 12 кВ, между зданиями и сооружениями.




Описание конструкции:

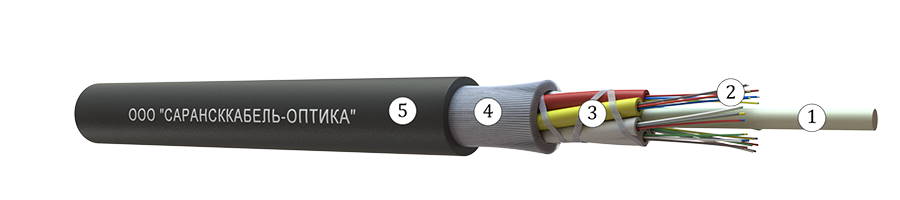

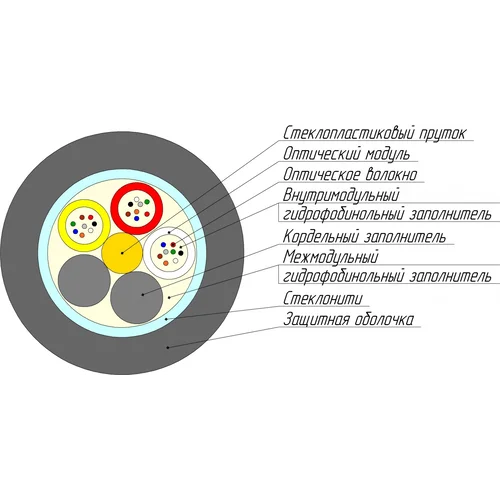

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены (модули и кордели) методом правильной знакопеременной (SZ) скрутки. Внутри оптических модулей свободно уложены оптические волокна.

1. Центральный силовой элемент
2. Оптическое волокно
3. Повив оптических модулей из ПБТ, заполненных гидрофобным гелем
4. Стеклонити
5. Защитная оболочка

Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ лента, закрепленная нитью. Поверх скрутки наложен армирующий повив из стеклонитей. Защитная оболочка – полиэтилен высокой плотности.

Подбор арматуры

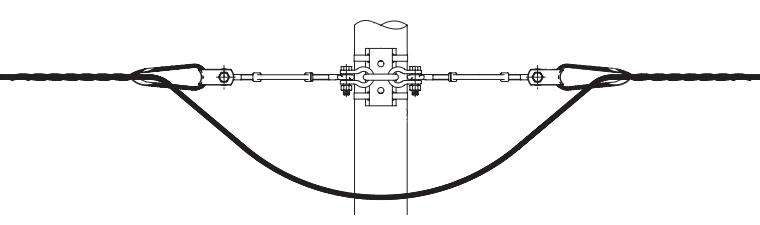

Для данного типа кабеля рекомендуем использовать спиральные натяжные и поддерживающие зажимы (НСО/ПСО). Для подбора креплений для кабеля необходимо руководствоваться следующими параметрами:
- допустимое растягивающее усилие кабеля (кН);
- внешний диаметр оптического кабеля.

Более подробную информацию Вы можете получить в электронном каталоге "Оптические компоненты". В случае возникновения проблем с подбором арматуры, пожалуйста, обратитесь к менеджеру.

Размеры и вес деревянных барабанов

Тип барабана А
Диаметр щеки (мм)
C
Диаметр шейки (мм)
D
Длина шейки (мм)
B
Габаритная ширина (мм)
Вес барабана (кг)
10 1000 545 500 646 80
12 1220 650 500 650 110
12а 1220 650 710 864 130
14 1400 750 710 875 155
16а 1600 800 800 970 295
18 У 1800 1120 900 1120 520
18а У 1800 900 900 1120 520
20 У 2000 1220 1000 1250 805

Цветовая идентификация модулей:

Желтый модуль – основной.
Красный модуль – направляющий.
Натуральные – согласно счету от красного
По согласованию с заказчиком цветовая расцветка может быть изменена.
Кордельные заполнители черного цвета выполняются из полиэтилена.

Характеристики
Характеристики
Тип оптического кабеляПодвесной самонесущий
Диэлектрическая конструкцияДа
Количество волокон16
Тип волокнаSM (G.652.D)
Типовое затухание, дБ/км≦0,32 (1310 нм) / ≦0,18 (1550 нм)
Диаметр кабеля, мм11,5
Силовой элементСтеклопластиковый пруток
Диаметр силового элемента, мм1,9
Стойкость к растяжению, кН7.0
Материал оболочкиPE
Цвет оболочкиЧерный
Температура монтажа, °Cот -30 до 50
Температура хранения, °Cот -30 до 50
Температура эксплуатации, °Cот -60 до 70
Масса кабеля, кг/км110
Стандартная строительная длина, км4
