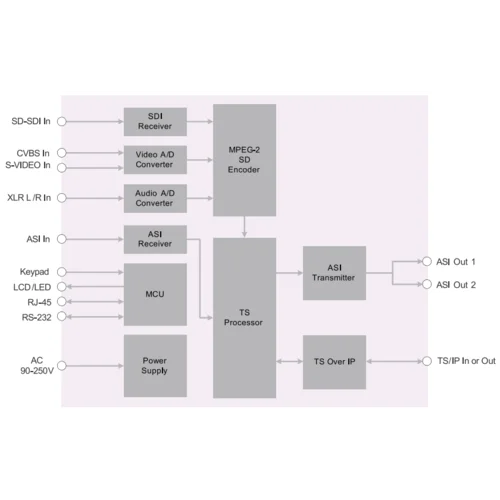

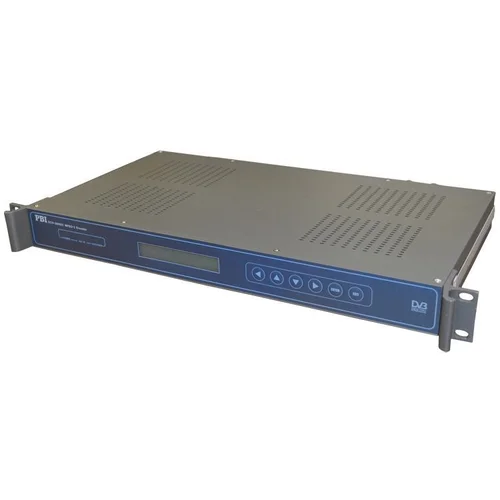

Профессиональный энкодер DCH-3000EC-40 производства компании PBI (China) позволяет энкодировать одну программу кодеком MPEG-2. Входной видеосигнал можно подать на аналоговые входы S-Video или CVBS (с поддержкой стандартов цветности NTSC, PAL и SECAM) либо на цифровой вход SD-SDI. Входной аудиосигнал можно подать на аналоговые разъёмы XLR. Устройство поддерживает создание таблиц PAT, PMT, SDT и NIT, а также может вложить выходной SPTS поток в поток MPTS, приходящий на вход ASI.
Данная модификация энкодера позволяет вывести энкодированный сигнал на выход ASI и на выход Ethernet (UDP/RTP unicast/multicast, поддержка IGMP v2).
Особенности:

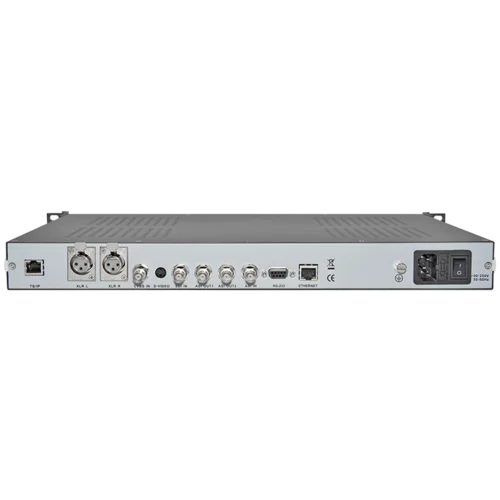

- Входы видео: 1 вход S-Video, 1 вход CVBS, 1 вход SDI (одновременно может работать только один);
- Поддержка стандартов цветности аналогового сигнала NTSC, PAL и SECAM;
- Входы аудио: 2 входа XLR, вложенный в SDI звук;
- Поддерживаемые видеокодеки: MPEG-2;
- Поддерживаемые аудиокодеки: MPEG-1 Layer 2;
- Битрейт сжатого видеосигнала: 1,5 ... 20 Мбит/с;
- Встроенный ремультиплексор с входом и выходом ASI;
- Генерирование службных таблиц PAT, PMT, SDT и NIT;
- Вывод до 6 unicast/multicast потоков MPTS/SPTS, UDP/RTP unicast/multicast, поддержка IGMP v2, максимальный битрейт до 70 Мбит/с;
- Один блок питания AC 220 В.
Технические характеристики:
Параметры входного видео и сжатия | |
Входной формат | S-Video, SD-SDI, CVBS |
Видео стандарт | PAL/NTSC/SECAM |
Формат сжатия | MPEG-2 MP@ML (ISO/IEC 13818-2) |
Разрешение |
480i (720×480) @29,97 Гц 576i (720×576) @25 Гц |
Битрейт энкодированного видео | 1,5...20 Мбит/с |
Параметры входного аудио и сжатия | |
Формат сжатия | MPEG-1 Layer 2 |
Частота дискретизации | 32/44,1/48 кГц |
Сжатие потока | 32/64/128/256/384 Кб/с |
Входное сопротивление | 600 Ом |
Тип разъёма | балансный, XLR female |
SDI вложенное аудио | Выбор одной стереопары из четырёх |
Встроенный двухвыходной мультиплексор | |
ASI вход | BNC female, 75 Ом |
Битрейт входного потока | ≤ 100 Мбит/с |
Формат данных входного потока | Byte или Burst |
Длина входного транспортного пакета | 188/204 байт |
Минимальный уровень входного сигнала, мВ | 300 мВ |
ASI выход | BNC female, 75 Ом |
Битрейт выходного потока | < 100 Мбит/с |
Формат данных выходного потока | Byte или Burst |
Длина выходного транспортного пакета | 188/204 байт |
Уровень выходного сигнала | 800 ± 80 мВ |
TS over IP выход | |
Тип разъёма | 1 х RJ-45, 10/100 Base-T |
Полезный битрейт | > 70 Мбит/с |
Поддерживаемые протоколы | UDP / RTP, Multicast / Unicast, IGMPv2, ARP |
Допустимые источники потока | Ремультиплексор, вход ASI, выход энкодера |
Режимы Multicast | DVB, IPTV |
Физические характеристики | |
Допустимая температура эксплуатации | 0 ... 45 °C |
Допустимая температура хранения | -10 ... 60 °C |
Допустимая влажность при эксплуатации | 10...90 %, без конденсата |
Напряжение питания | AC 90 ... 250 В, 50/60 Гц |
Потребляемая мощность | 20 Вт |
Габариты | 240 х 483 х 44 мм |
Масса нетто | 2,8 кг |
Общие | |
---|---|
Габариты, мм | 483 х 240 х 44 |
