Описание

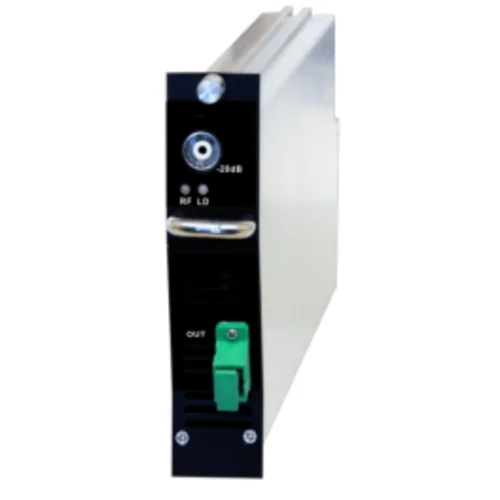

Оптический передатчик прямого канала на длине волны 1310нм используется для передачи по оптоволокну аналоговых телевизионных сигналов, сигналов цифрового телевидения и сигналов данных CMTS в сети HFC. Передатчик имеет запатентованную схему предварительного усиления, высокий CNR и низкий уровень шума.
Рабочие характеристики
Поддержка горячей замены.
Диапазон 47M ~ 1,2G.
Режимы управления усилением AGC и MGC (опционально).
DFB лазер.
Максимальная выходная мощность до 15 дБм.
Высокие показатели CNR, CSO, CTB.
Пункт
Ед. изм
Параметр
Длина оптической волны
нм
1310 ± 20
Выходная оптическая мощность
дБм
4 ～ 15
Тип лазера
-
DFB лазер
Режим оптической модуляции
-
Прямая модуляция
Тип оптического разъема
-
SC / APC
Оптические возвратные потери
дБ
> 45
Диапазон частот
МГц
47 ～ 870/1003/1218
Плоскостность в полосе
дБ
± 0,75
Входное сопротивление RF
Ω
75
Входной тестовый порт
дБ
-20 ± 1
Входные возвратные потери
дБ
≥ 16
Изоляция входного порта
дБ
≥ 50
C / N
дБ
≥ 52
C / CTB
дБ
≥ 67
C / CSO
дБ
≥ 62
Входной уровень RF
дБмкВ
77±5
Диапазон регулировки в режиме AGC
дБ
± 5
MGC диапазон затухания
дБ
0 ～ 20
Рабочая Температура
℃
-5 ～ + 55
Температура хранения
℃
-30 ～ + 70
Максимальная потребляемая мощность
Вт
≤10
Вес
кг
1
