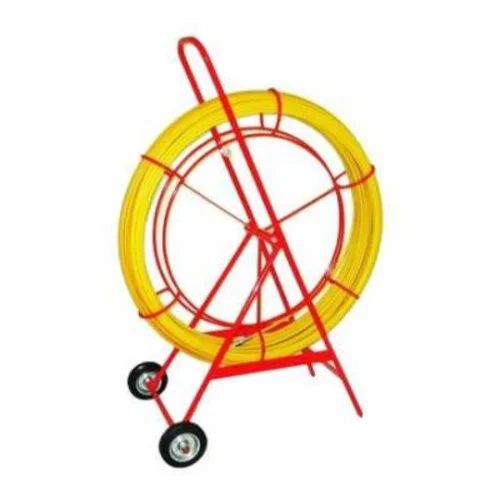

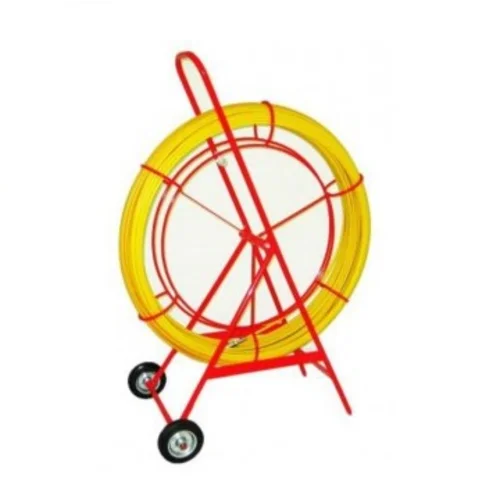

УЗК предназначено для заготовки в кабельные каналы (от городской канализации до закладных труб и скрытых каналов в зданиях) кабелей различного назначения, а также заготовочных и тяговых элементов для последующего ввода тяжелых кабелей.
УЗК с силовым элементом из полностью диэлектрического стеклопластикого прутка покрытого полиэтиленовой защитной оболочной, на конце которого закреплены стальные оцинкованные наконечники с навинчивающимися насадками для заготовки канала и крепления кабеля к прутку при протягивании.
Полиэтиленовое покрытие УЗК защищает стеклопруток от расслоения (разрушения) и снижает трение, значительно облегчая тем самым протяжку УЗК в кабельной канализации, межэтажных конструкциях, трубах, кабельных стояках, кабель-каналах и т.д.
Особенности:
- прочные металлические колеса с прорезиненными катками;
- простая система замены кассеты;
- оптимальный баланс надежной конструкции, размеров и веса;
- удобная транспортабельность тележки.
Принцип работы УЗК:

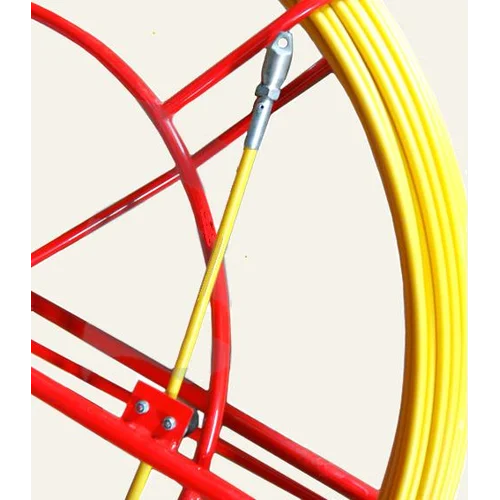

Концы стеклопрутка армированы резьбовыми наконечниками. При затягивании кабеля в свободный канал трубопровода на резьбовой наконечник стеклопрутка накручивается грузовой наконечник. Стеклопруток разматывается с кассеты и подается в колодец, при этом кассета придерживается от самопроизвольного раскручивания. Из колодца стеклопруток заталкивается в канал. После выхода стеклопрутка из смежного колодца к грузовому наконечнику прикрепляется кабель и вручную производится затягивание кабеля.
При вводе стеклопрутка в частично занятый канал, на резьбовой наконечник накручивается лидерный наконечник. После прохождения стеклопрутка по частично занятому каналу до смежного колодца, лидерный наконечник заменяется грузовым. К грузовому наконечнику прикрепляется кабель и вручную производится затягивание кабеля.
При затягивании кабелей больших длин транзитом, а также световодных кабелей, на резьбовой наконечник накручивается компенсатор кручения. Компенсатор кручения предохраняет затягиваемые кабели от крутящих моментов.
Комплект поставки:
Наименование | Количество |
УЗК-М-СП-11/X - комплект | 1 шт. |
Транспортировочная тележка с разматывающим устройством ТТ-500 | 1 шт. |
Наконечник резьбовой | 1 шт. |
Наконечник лидерный (без отверстия) | 1 шт. |
Компенсатор кручения | 1 шт. |
Соединитель механический | 1 шт. |
Соединитель клеевой | 2 шт. |
Паспорт устройства | 1 шт. |
Общие | |
---|---|
Тип инструмента | Для монтажа кабеля |
Материал: | Диэлектрический стеклопластиковый пруток |
Цвет | Желтый |
Диаметр, мм | 11 |
Длина,м | 150 |
ВЕС, КГ | 39 |
