Стоечный оптический кросс используется для коммутации, распределения оптоволоконных кабелей связи и защиты мест сварки от повреждений. Кроссы устанавливается в телекоммуникационный шкаф или стойку.

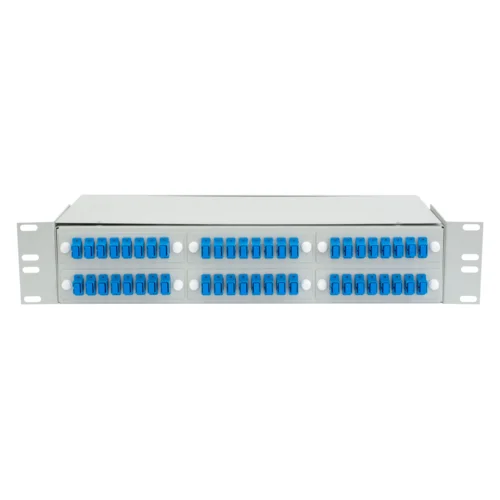

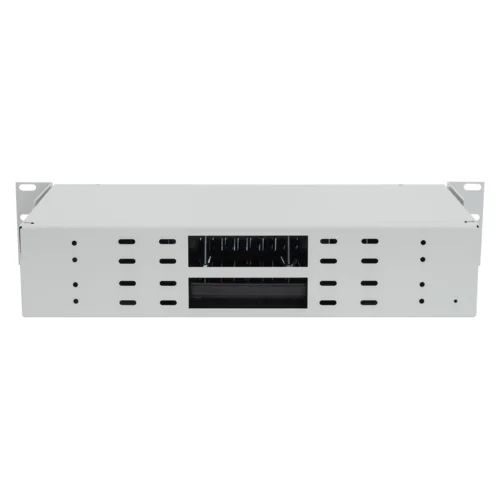

Конструктивно представляет собой металлическую коробку с кронштейнами, имеющую на задней части кабельные вводы, а на передней отверстия под съемные планки (позволяющие изменять тип оптических розеток и емкость кросса), со сплайс-кассетами для размещения термосадочных гильз (КДЗС).
Кросс SNR-ODF-48R-SC-P имеет кабельные вводы, что позволяет легко производить монтаж кабеля. Конструкция предусматривает фиксацию вводимого кабеля по оболочке с помощью пластиковых хомутов на Т-образном лепестке, а так же фиксировать силовой элемент с помощью металлической площадки.
Особенности кросса:

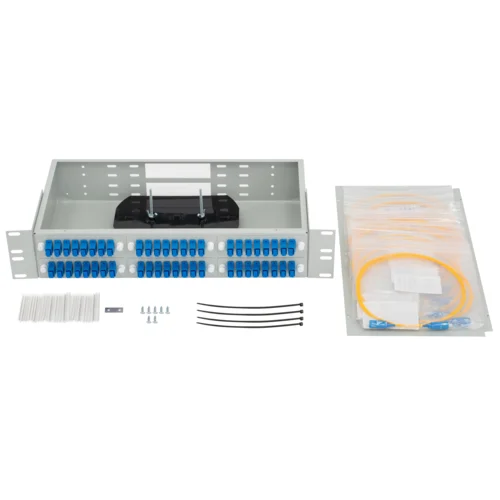

- кросс комплектуется оптическими розетками и пигтейлами типа SC;
- корпус кросса выполнен из стали и имеет антикоррозийное порошковое покрытие;
- емкость кросса позволяет установить 1-2 сплайс-кассеты.

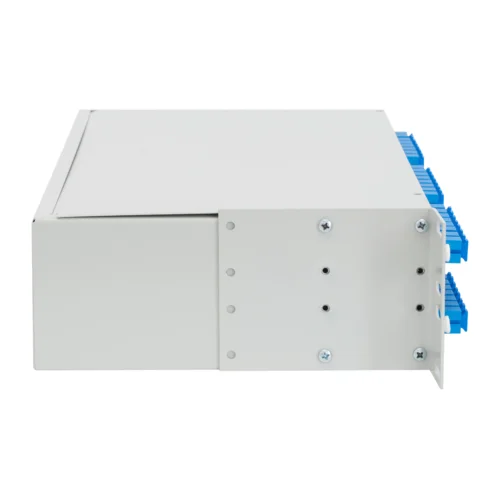

Для удобства монтажа и обслуживания глубина установки кросса в стойке или шкафу регулируется.
| Общие | |
|---|---|
| Тип монтажа кросса | Стоечный |
| Высота, U | 2 |
| Материал: | Сталь (1,0 мм) |
| Количество оптических портов | 48 |
| Количество кабельных вводов | 2 |
| Количество адаптерных планок | 6 |
| Степень защиты | IP20 |
| Габаритные размеры, мм | 403 x 215 x 88 |
