Адаптерные планки SC, FC/ST в комплект поставки не входят.
Стоечный оптический кросс SNR-ODF-24R-LE используется для коммутации, распределения оптоволоконных кабелей связи и защиты мест сварки от повреждений. Кроссы устанавливается в телекоммуникационный шкаф или стойку.

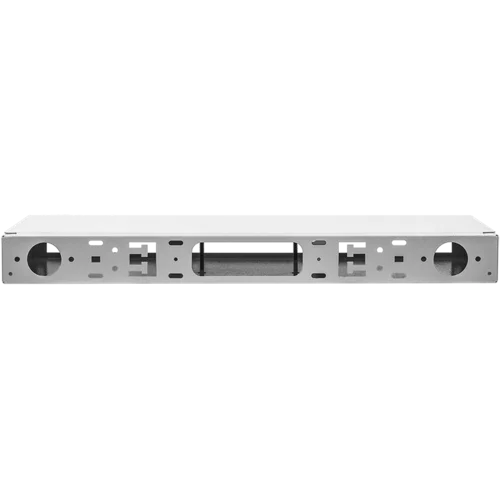

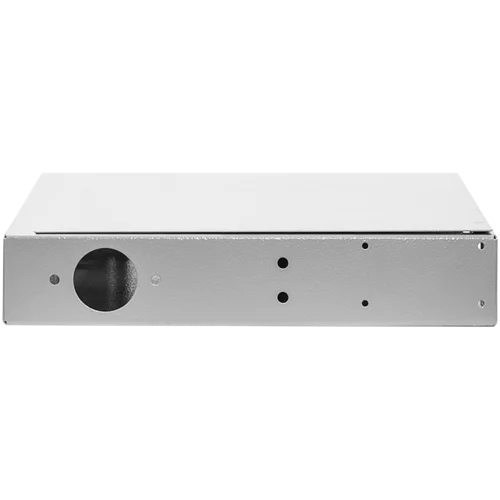

Конструктивно кросс представляет собой металлическую коробку с кронштейнами, имеющую на задней части кабельные вводы, а на передней отверстия под съемные планки (позволяющие изменять тип оптических розеток и емкость кросса), со сплайс-кассетами для размещения термоусадочных гильз (КДЗС).
Кросс имеет кабельные вводы, что позволяет легко производить монтаж кабеля. Конструкция предусматривает фиксацию вводимого кабеля по оболочке с помощью пластиковых хомутов на Т-образном лепестке, а так же фиксировать силовой элемент с помощью металлической площадки.
Оптические адаптеры (розетки) устанавливаются в сменные адаптерные планки SC, FC/ST, которые заказываются отдельно.
Рекомендуемые сплайс кассеты и крышки для них: FT-U-16 / FT-U-16-CVR и SK-U-01 / SK-U-01-CVR
Особенности кроссов:
- корпус кросса выполнен из стали и имеет антикоррозийное порошковое покрытие;
- возможность замены сменных адаптерных планок;
- регулировка кронштейнов для крепления к стойке по глубине на 3 положения.
Конструкция данного оптического кросса позволяет осуществлять быстрый и качественный монтаж оптических сетей.
Кроссы могут поставляться в черном цвете SNR-ODF-24R-LE-BK.
| Общие | |
|---|---|
| Тип монтажа кросса | Стоечный |
| Высота, U | 1 |
| Материал: | Сталь (1,0 мм) |
| Количество оптических портов | 24 |
| Тип устанавливаемых адаптеров | В зависимости от установленных планок |
| Количество кабельных вводов | 5 |
| Количество адаптерных планок | 3 |
| Степень защиты | IP20 |
| Температура эксплуатации, °C | от -10 до 50 |
| Габаритные размеры, мм | 403x215x44 |
| ВЕС, КГ | 2,7 |

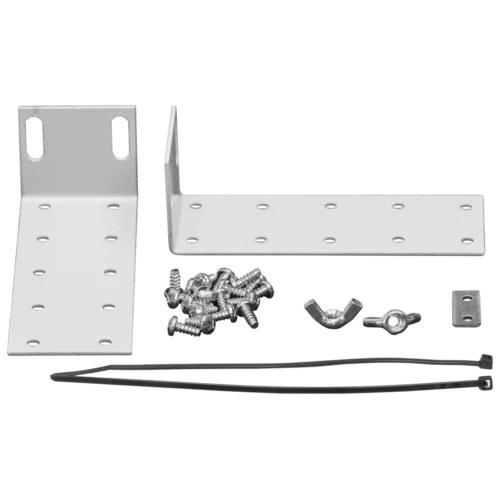

| Комплект поставки | Корпус - 1 шт Крышка кросса - 1 шт Кронштейн крепления - 2 шт Барашки металлические для крепления сплайс-кассеты - 2 шт Пластиковые стяжки - 2 шт Болты крепления - 12 шт Пластиковая клипса для оптических кроссов SNR-ODF - 6 шт |
