Описание

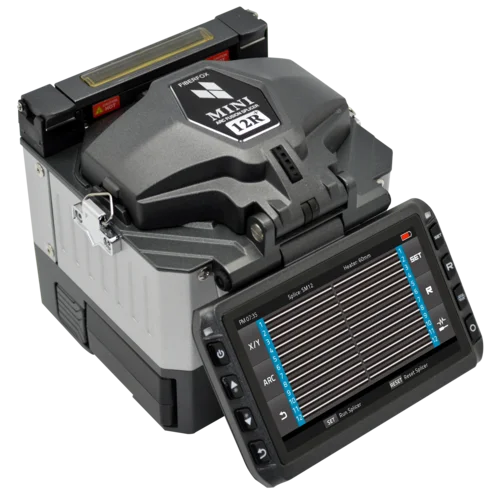

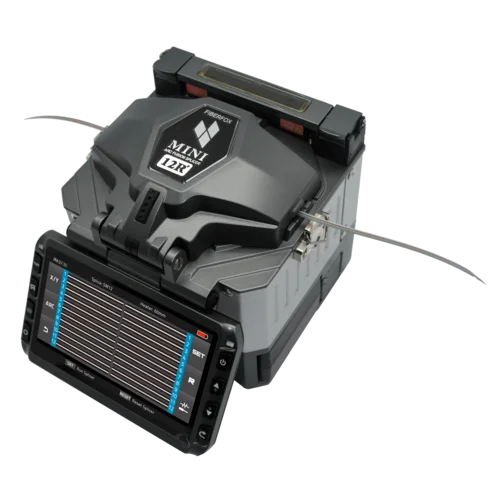

Автоматический сварочный аппарат Mini-12R+ - это современное оборудование корейской компании FiberFox, предназначен для сварного соединения оптических одномодовых и многомодовых волокон. Основной задачей, которую решает данный аппарат является сварка ленточного волокна.

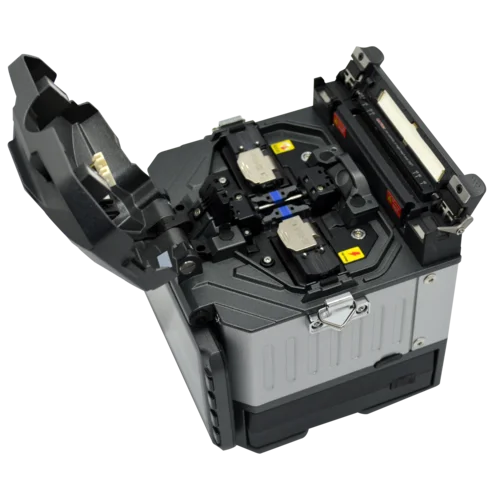

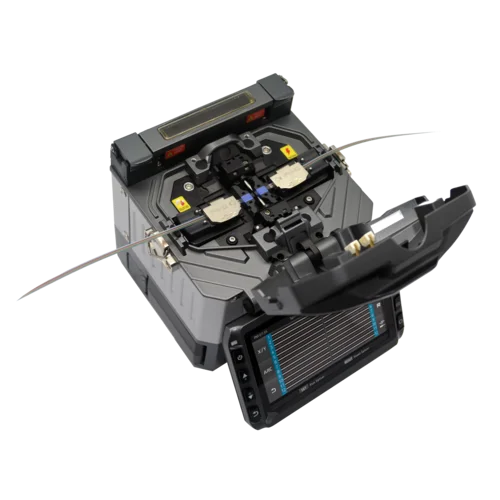

Прибор оснащен фиксированными V-образными канавками позволяющими сводить волокна по оболочке, системой точного мониторинга потерь и режимом автоматической калибровки дуги.
Основные особенности
- фиксированные V-образные канавки;

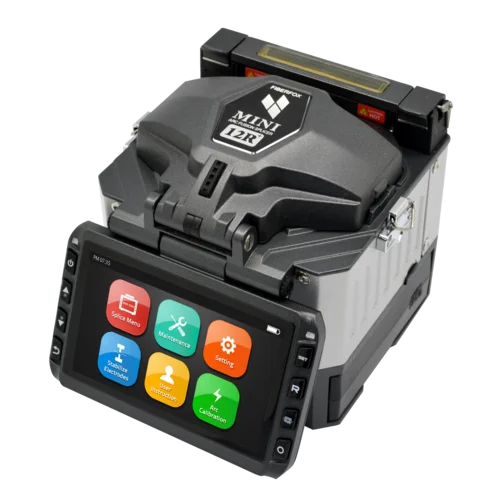

- цветной LCD дисплей 4,3" позволяет визуально контролировать все этапы сварки оптических волокон;
- быстрое время сварки ленточного волокна - 10 сек и термоусадки – 15 сек;
- длительная автономная работа от Li-Ion батареи – до 300 циклов «сварка+термоусадка» ( в комплект поставки входят две батареи);
- калибровкой дуги в режиме реального времени;
- ударопрочный, влаго и пылезащищенный корпус;
- ресурс электродов – до 3000 сварок;
- вес аппарата всего 1,32 кг (без батареи);
- малые габаритные размеры.
Характеристики
Технические характеристики | |
---|---|
Технология выравнивания волокна | По оболочке |
Типы свариваемых волокон | SM (ITU-T G.652, G.657A1/A2) MM (ITU-T G.651) DS (ITU-T G.653) NZDS (ITU-TG.655) |
Диаметр свариваемых волокон, мкм | Одиночное: 125-160 Ленточное: 125 |
Диаметр наружного покрытия свариваемых волокон, мм | 0.25, 0.4, 0.9, 2.0, 2.4, 3.0, FTTH |
Средние потери на сварном соединение, дБ | 0,05 дБ (SM) 0,02 дБ (MM) 0,08 дБ (DS/NZDS) 0,05 (G.657) |
Типичные вносимые потери, дБ | ≥60 |
Оценка потерь | Автоматическая |
Время сварки, сек | 15 |
Время термоусадки, сек | 20 |
Количество циклов сварки | 300 |
Длина гильз КДЗС, мм | 20/40/45/60 |
Тест на растяжение, Н | 1,96~2,25 |
Ресурс электродов | 3000 |
Источник питания | Li-Ion аккумулятор 5200 мАч |
Дисплей | 4,3″ сенсорный цветной LCD |
Видеосистема | 2 CMOS камеры |
Увеличение изображения | 60х при раздельном просмотре по осям X и Y 33х при совместном просмотре по осям X и Y |
Интерфейсы | USB |
Массогабаритные характеристики | |
Габаритные размеры, мм | 124x123x138 |
ВЕС, КГ | 1,32 (без батареи) |
Условия эксплуатации | |
Скорость ветра | Не более 15 м/с |
Высота над уровнем моря, м | до 5000 |
Влажность | 0...95% (без конденсата) |
Температура хранения, °C | от -20 до 60 |
Температура эксплуатации, °C | от -10 до 50 |
Комплект поставки | |
Комплект поставки | Сварочный аппарат - 1 шт; Скалыватель Mini 50GB+ (в транспортировочном кейсе и двумя ключами для обслуживания) - 1 шт; Термостриппер HS-12 - 1 шт; Адаптер для термостриппера HS-12 - 1 шт; Сетевой шнур - 1 шт; Зарядное устройство - 1 шт; Аккумуляторная батарея - 2 шт; Автомобильное зарядное устройство - 1 шт; Запасные электроды - 1 пара; Лоток для охлаждения КДЗС - 1 шт; Ремень для переноски - 1 шт; Контейнер для хранения мелких деталей - 1 шт; Универсальный прижим для SOC - 1 шт; Прижим к печке для SOC - 1 шт; CD - диск - 1 шт; Инструкция по эксплуатации - 1 шт; USB кабель - 1 шт; mini HDMI USB кабель - 1 шт; Жесткий кейс для переноски - 1 шт. |
