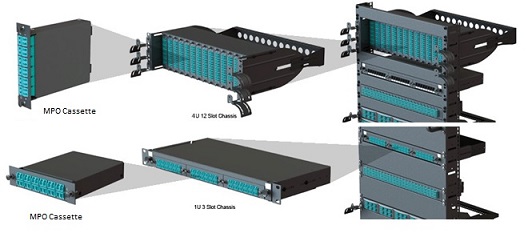

Волоконно-оптическая кабельная система MPO состоит из претерминированных многоволоконных оптических кабелей, которые подключаются к оптическим кассетам. Кабели MPO содержат до 24 оптических волокон, оконцованных 24-волоконными MPO-соединителями без смены полярности, которые включаются непосредственно в распределительные кассеты, установленные в коммутационные панели.
Волоконно-оптические панели с распределительными кассетами MPO используются для коммутации оптических кабелей и обеспечивают гибкость конфигурации, высокую плотность и надежную защиту соединений.
Панель SNR-CMP-144P позволяет установить до 9 многомодовых распределительных кассет SNR-MCM-MPO/UPC(M)-16LC/UPC. Фиксация кассеты в данной панели осуществляется при помощи специальных защелок и не требует использования пластиковых клипс. Кассета MPO содержит 8 LC Duplex портов на лицевой панели и 2 MPO разъема на задней, что позволяет получить до 144 портов в панели высотой в 1U.
В эргономичном 1U корпусе размещены 3 выдвижных полки, в каждую из которых устанавливается до 3 распределительных кассет. Выдвижной механизм существенно упрощает процесс монтажа и обслуживания.
Особенности:
- Выдвижной механизм внутренних полок;
- Быстрая установка;
- Высокая плотность монтажа;
- Оптимизация затрат;
- Гибкое масштабирование;
- Высокие технические характеристики.
Компоненты собраны и протестированы в заводских условиях, что гарантирует высочайшую надежность и пропускную способность — все эти факторы крайне важны для инфраструктуры центров обработки данных.
Применение:
- Готовое решение с установленными волоконно-оптическими кассетами MPO;
- Оперативная Plug & Play организация зон распределения подсистем ЦОД и высокоплотных СКС;
- Коммутация приложений Gigabit Ethernet, Fiber Channel, 10G Ethernet, InfiniBand;
- Подключение активного оборудования по схеме Interconnect или Crossconnect;
- Переход от многоволоконных MPO к стандартным оптическим разъемам;
- Поддержка передачи на основе параллельной оптики 40/100 Гбит/с;
- Создание систем с возможностью гибкой реконфигурации.
Преимущества использования:
- Стандартный размер для монтажа в 19-дюймовые телекоммуникационные шкафы и стойки;
- Откидная крышка, облегчающая укладку кабелей;
- Крышка лицевой панели крепится на двух петлях и защелкивается легким нажатием;
- Ввод кабелей через заднюю стенку;
- Легкий вес и удобное обслуживание;
SNR-CMP-144P является отличным решением для ЦОД и узлов доступа, которое сочетает высокую производительность, ультравысокую плотность, а также удобство монтажа/обсулживания.
Комплект поставки:
| Наименование | Количество |
| Корпус | 1 шт |
| Кронштейн крепления | 2 шт |
Распределительные кассеты SNR-MCM-MPO/UPC(M)-16LC/UPC в комплект поставки не входят.
| Характеристики | |
|---|---|
| Компоненты системы | Коммутационная панель |
| Высота, U | 1 |
| Количество устанавливаемых кассет | 9 |
| Материал: | Сталь/пластик |
| Температура хранения, °C | от -20 до 70 |
| Температура эксплуатации, °C | от -10 до 60 |
| Габаритные размеры, мм | 495х482х44 |
| ВЕС, КГ | 6,25 |
| Комплект поставки | Корпус - 1 шт Крышка - 1 шт Полка кабельной поддержки - 1 шт Кронштейн крепления - 2 шт Крепежный набор (винт+гайка) - 4 шт |
| Цвет | Черный |
