Муфта оптическая – устройство, предназначенное для соединения любого типа оптических кабелей на опорах воздушных линий связи и электропередачи, при их прокладке в каналах кабельной канализации, тоннелях, коллекторах. Оптические муфты предназначены для защиты соединения волокон от внешних факторов: механических повреждений, попадания влаги, температурных изменений. С помощью кабельных муфт можно производить разветвление кабельных линий.

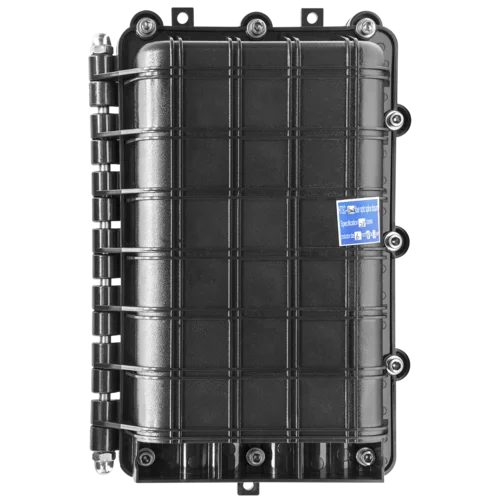

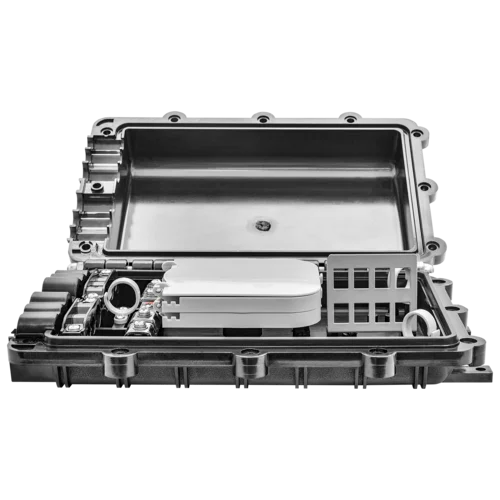

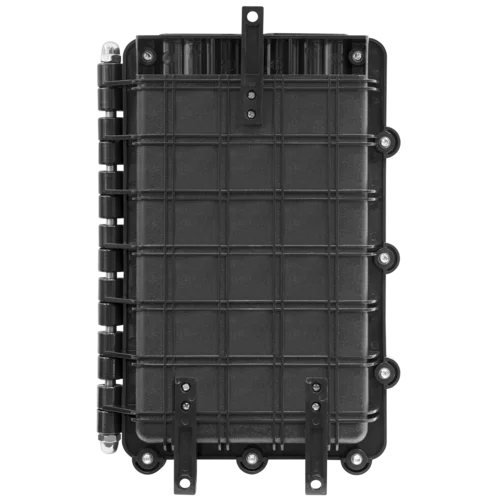

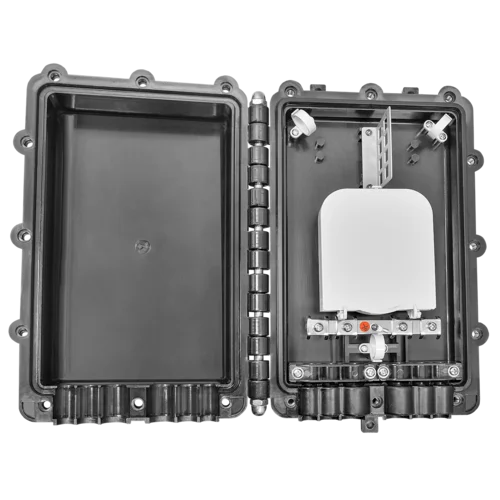

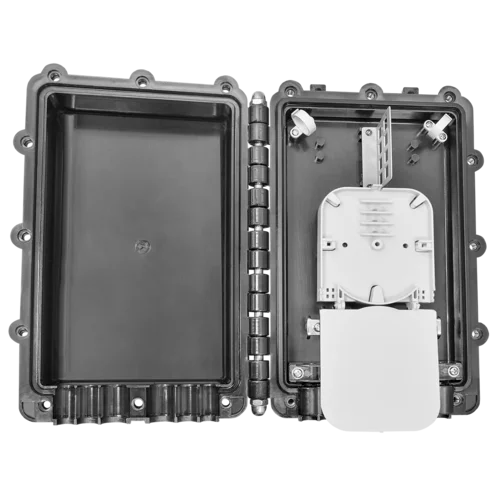

101-01-08 - предназначена для коммутации магистральных и абонентских оптических кабелей, а также механической защиты сварных соединений волокон. Конструкция допускает ввод до 6 линейных оптических кабелей и до 8 абонентских отводов. Внутри муфты расположена адаптерная планка, рассчитанная на установку до 8 адаптеров типа SC/LC Duplex.
Корпус муфты изготовлен из поликарбоната, обладающего механической и химической устойчивостью к внешним воздействиям .
Муфта полностью укомплектована всеми необходимыми аксессуарами для монтажа и не требует дополнительных инструментов для установки. Простота конструкции обеспечивает удобство работы и обслуживания муфты, можно вводить дополнительные кабели, переваривать волокна без нарушения уже соединенных.
| Общие | |
|---|---|
| Тип монтажа | Уличный |
| Крепление под ленту | Нет |
| Возможность размещения делителя PLC | Нет |
| Материал: | Полипропилен с добавлением стекловолокна |
| Цвет | Черный |

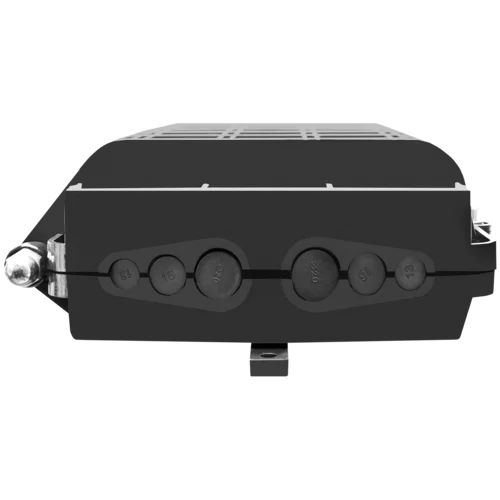

| Количество вводов линейного кабеля | 6 |
| Допустимый диаметр вводимых кабелей, мм | до 16 |
| Количество выводов абонентского кабеля | 8 |
| Количество устанавливаемых адаптеров | 8 |
| Тип устанавливаемых адаптеров | SC/LC Duplex |
| Степень защиты | IP68 |
| Температура эксплуатации, °C | от -40 до 60 |
| Габаритные размеры, мм | 323x202x86 |
| ВЕС, КГ | 2,7 |

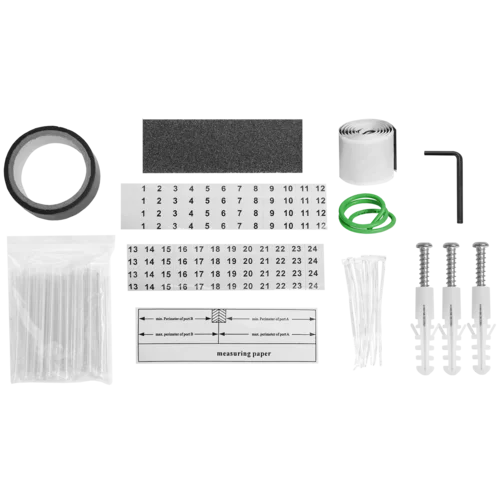

| Комплект поставки | Корпус из высокопрочного пластика - 1 шт Кабельный зажим - 1 шт Комплект заглушек 20 мм, 16 мм, 13 мм - 2 шт Герметизирующая прокладка - 1 шт Сплайс-кассета - 2 шт Расходные материалы (гильзы КДЗС, изолента, герметик, маркирующая лента, нейлоновые стяжки) - 1 шт Ключ шестигранный - 1 шт |
