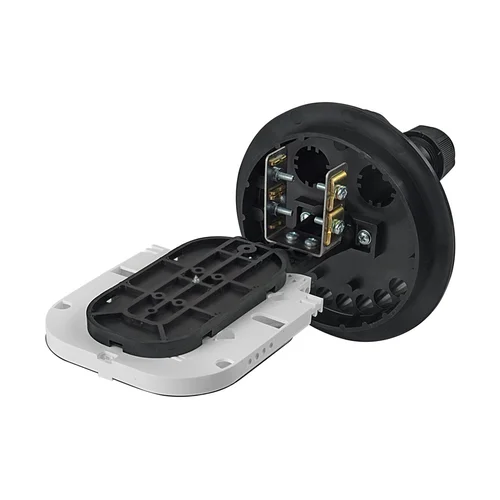

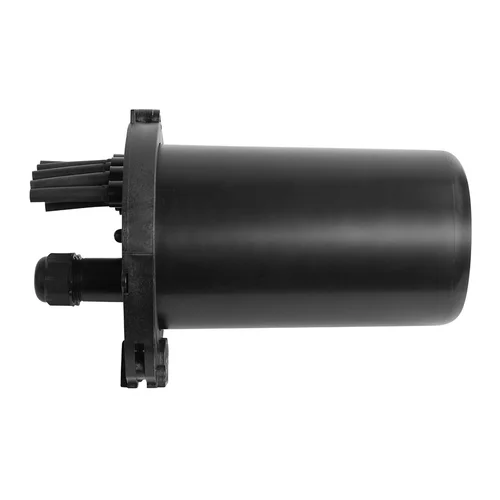

Тупиковая муфта МКО-С7/48 предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Все соединения осуществляются методом сварки с последующей укладкой КДЗС в ложементы кассет.

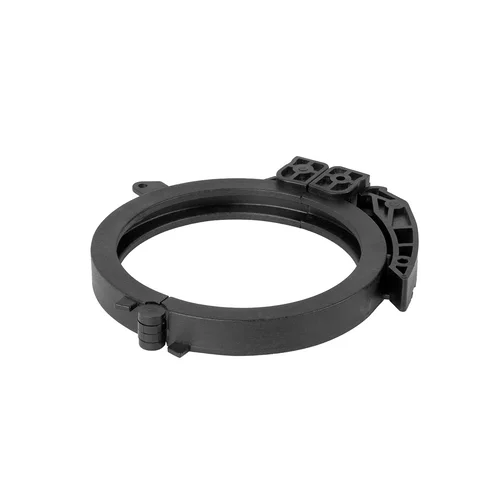

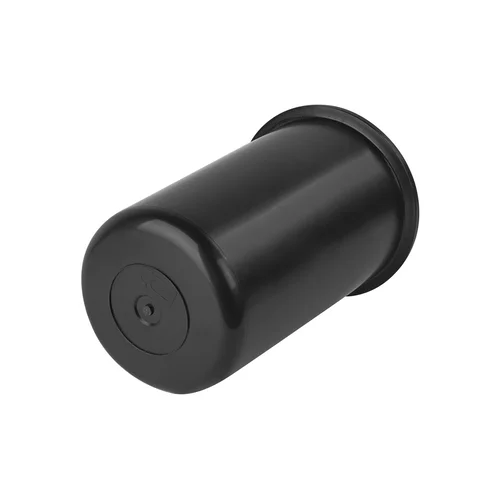

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

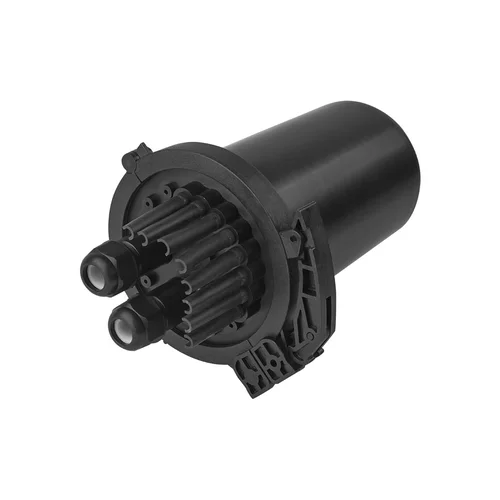

Ввод подвесного ОК, крепление и герметизация осуществляется с помощью резьбовых фитингов.

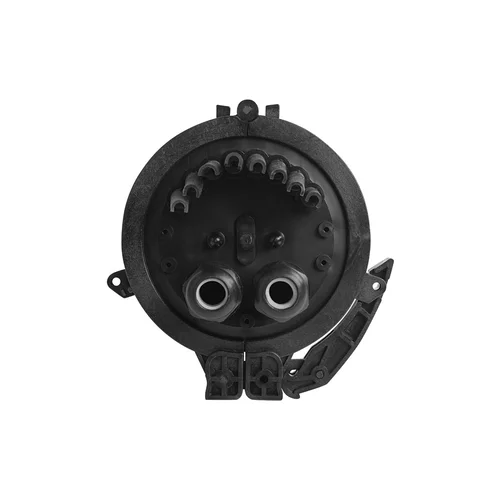

Ввод абонентских дроп-кабелей осуществляется с помощью проходных отверстий на оголовнике, диаметр которых позволяют вводить в муфту дроп-кабели с разъемами SC типа. Герметизация вводов достигается с помощью разрезных эластичных втулок (заглушек).
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.

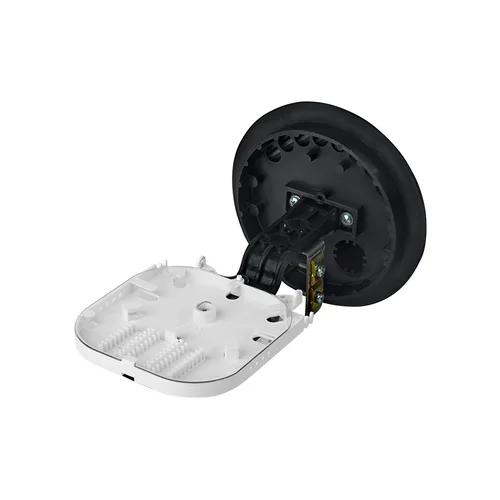

В кассету данного исполнения муфты возможно разместить разветвитель типа FBT в корпусе диаметром 3 мм.
Муфты поставляются в индивидуальном полиэтиленовом пакете и могут дополнительно упаковываться в коробку по 4 штуки.
| Общие | |
|---|---|
| Тип конструкции | Тупиковая |
| Тип герметизации | Под термоусадку |
| Количество соединяемых волокон | 48 |
| Количество кабельных вводов | 10 |
| Диаметр кабельных вводов, мм | фитинг, от 8 до 16 мм; эластичная заглушка, от 2 до 3,5 мм. |
| Количество сплайс-кассет | 3 |
| Тип используемых сплайс-кассет | КС-1645 |
| Длина,м | 260 |
| Диаметр, мм | 183 |
| Температура эксплуатации, °C | от -60 до 70 |
| ВЕС, КГ | 1,1 |
| Комплект поставки | Корпус (оголовник, кожух, хомут) - 1 шт. Кассета КС-1645 с крышкой - 1 шт. Гильзы КДЗС 4525 - 20 шт. Пинцет для укладки КДЗС - 1 шт. Фитинг от 8 до 16 мм - 2 шт. Заглушки эластичные от 2 до 3,5 мм - 8 шт. Стяжки, маркеры - 1 компл. |
