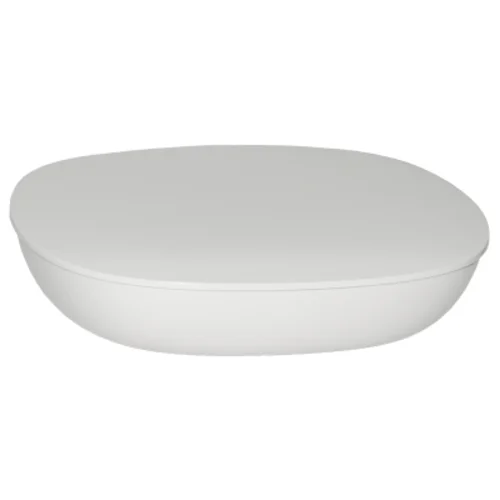

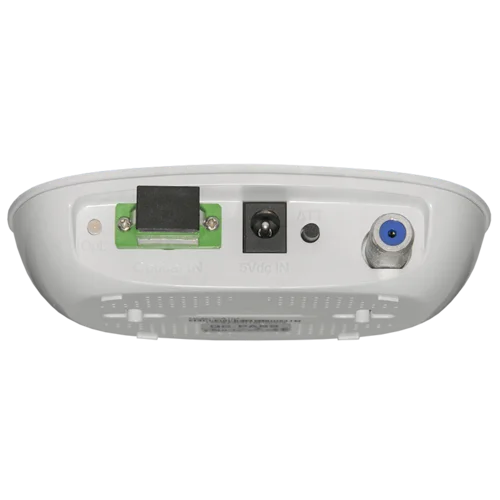

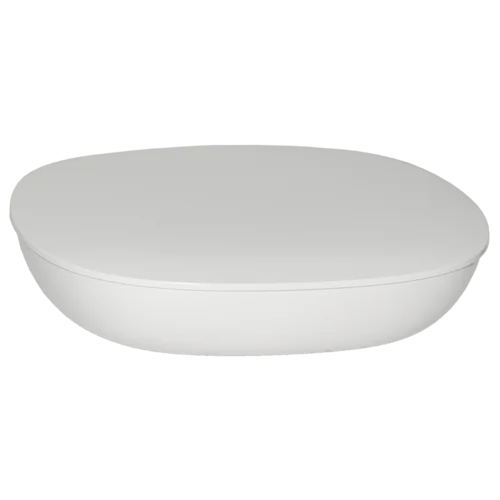

Оптические приемник Vermax Television серии LightPro предназначены для оптических участков сетей кабельного телевидения. В основном это сети с глубоким проникновением оптики — оптика в дом и оптика в здание (FTTH, FTTB). Он осуществляет преобразование оптического амплитудно модулированного сигнала в радиочастотный (RF) широкополосный сигнал TV диапазона и последующее усиление сигнала для его распределения по коаксиальной сети.
LightPro являются одними из самых надежных и недорогих решений для строительства сетей кабельного телевидения.
Основные особенности:
- Высокая чувствительность и широкий диапазон входных оптических сигналов -18...0 дБм;
- Внешний блок питания и низкая потребляемая мощность;
- Ультракомпактный корпус;
- Втроенный АРУ с широким диапазоном работы (-15....0 дБм);
- Диапазон АТТ 0...20дБм;
- Не менее 82дБм на ВЧ выходе в диапазоне работы АРУ;
- Рекомендуемый уровень входного оптического сигнала (-5...+1 дБм)
Примечания:
- Не рекомендуется размещение устройства под воздействием прямых солнечным лучей, так как это может привести к нарушению допустимого теплового режима.
- Рабочее положение приемника - произвольное.
- Не допускается накрывание корпуса какими либо материалами, что может привести к ухудшению охлаждения в процессе работы.
Расшифровка артикула
Например для Vermax-LTP-088-7-IS
Vermax - марка
LTP - семейство приёмников
088-7 - максимальный выход 88дБмкВ при минимальном доступном сигнале на оптическом входе -7дБм
IS - вариант исполнения, в данном случае внутреннее, с одним оптическим входом.
Доступные варианты исполнения
I - indoor - внутреннее
O - outdoor - внешнее защищённое
S - single - Один оптический вход
D - dual - два оптических входа
N - NSM - наличие IP интерфейса, мониторинг и управление по SNMP
p - PON - приёмник имеет встроенный фильтр 1310/1490
w - WDM - приёмник имет отдельный порт SC/UPC для длин волн 1310/1490
b - Большой корпус, как отличительная особенность популярного приёмника SNR-OR-114-09
| Оптические характеристики | |
|---|---|
| Оптическая длина волны, нм | 1100 - 1600 |
| Тип оптического разъема | SC/APC |
| Кол-во оптических входов | 1 |
| Рабочая входная оптическая мощность, дБм | -15 |
| WDM фильтр | Нет |
| Входные потери на отражение дБ | 45 |
| Тип оптического волокна | Одномодовое |
| Диапазон работы АРУ, дБм | -15....0 |
| Характеристики ВЧ тракта | |
| Выходная мощность RF порта | 82 |
| Кол-во RF выходов | 1 |
| Частота ВЧ выхода, МГц | 45-862 |
| Неравномерность АЧХ, дБ | ±0.75 |
| Рабочий уровень выходного сигнала, дБмкВ (АРУ от -9дБм) | не менее 82 при уровне оптического сигнала -12...0дБм |
| Выходное сопротивление,Ом | 75 |
| Общие характеристики | |
| Управление и мониторинг | Нет |
| Напряжение питания, В | DC 5V |
| Габариты, мм | 104 x 85 x 25 |
| Параметры качества при 114 dBμV，EQ=9dB，Pin=-1dBm，58ch Analog+22chDigital | |
| C/N, дБ | ≥ 51 |
