Сертификат соответствия OC-2-OT-0833
Данный оптический приемник возможно укомплектовать SNMP транспондером для удаленного мониторинга
Артикул для добавления 5934N00197

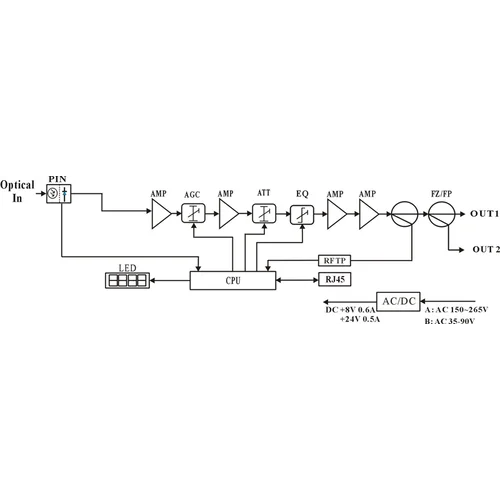

Оптические приемник Vermax Television серии LightPro предназначены для работы в сетях FTTB (волокно в дом). Он осуществляет преобразование оптического амплитудно модулированного сигнала в радиочастотный (RF) широкополосный сигнал TV диапазона и последующее усиление сигнала для его распределения по коаксиальной сети.
Приемники Vermax Television cерии LightPro снабжены АРУ (автоматическая регулировка усиления). Наличие АРУ весьма важно в сетях кабельного телевидения с меняющейся нагрузкой или в условиях плохой стабильности параметров магистрали. LightPro являются одними из самых надежных и недорогих решений для строительства сетей кабельного телевидения.
Конструкция приемника позволяет устанавливать его как в помещении, так и снаружи в защищенных от проникновения воды ящиках.
Основные особенности:
- Высокая чувствительность и широкий диапазон входных оптических сигналов -9 ... +2 дБм;

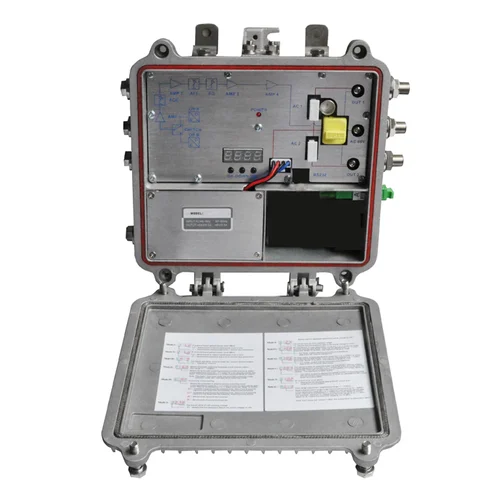

- Микропроцессорное управление, отображение всех параметров на LED дисплее;
- Электронная регулировка уровня и наклона АЧХ (EQ) в диапазоне 0 ... 15дБм;
- Улучшенная система АРУ по входному оптическому сигналу (есть возможность задать начальную точку АРУ -9/-8/-7 дБм);
- Современный GaAs выходной усилитель обеспечивает высокий выходной уровень (2 RF-выхода по 114 дБмкВ или 1-RF выход 116 дБмкВ);
- Контроль входного оптического сигнала, выходного RF сигнала, напряжения питания;
- Два RF выхода (сплиттер или отвод -10 дБ);
- Импульсный источник питания и низкая потребляемая мощность;
- Компактный литой корпус с развитым оребрением (низкий профиль).
Примечания:
- Не рекомендуется размещение устройства под воздействием прямых солнечным лучей, так как это может привести к нарушению допустимого теплового режима;
- Рабочее положение приемника - произвольное;
- Не допускается накрывание корпуса какими либо материалами, что может привести к ухудшению охлаждения в процессе работы.
Таблица соответствия старых наименований приёмников и новых артикулов.
| Vermax LTP-100 | Vermax-LTP-108-7-IS |
| Vermax LTP-114 | Vermax-LTP-114-9-OS |
| Vermax LTP-114 заказной вариант | Vermax-LTP-114-9-OD |
| SNR-OR-088-07 | Vermax-LTP-088-7-IS |
| SNR-OR-095-07 | Vermax-LTP-095-7-IS |
| SNR-OR-114-09 | Vermax-LTP-114-9-OSb |
| SNR-OR-114-09-v2 | Vermax-LTP-112-7-IDN |
| SNR-OR-114-09-V2-lite | Vermax-LTP-112-7-IS |
| SNR-OR-114-09-v2-single | Vermax-LTP-112-7-ISN |
Расшифровка артикула
Например для Vermax-LTP-088-7-IS
Vermax - марка
LTP - семейство приёмников
088-7 - максимальный выход 88дБмкВ при минимальном доступном сигнале на оптическом входе -7дБм
IS - вариант исполнения, в данном случае внутреннее, с одним оптическим входом.
Доступные варианты исполнения
I - indoor - внутреннее
O - outdoor - внешнее защищённое
S - single - Один оптический вход
D - dual - два оптических входа
N - NSM - наличие IP интерфейса, мониторинг и управление по SNMP
p - PON - приёмник имеет встроенный фильтр 1310/1490
w - WDM - приёмник имет отдельный порт SC/UPC для длин волн 1310/1490
b - Большой корпус, как отличительная особенность популярного приёмника SNR-OR-114-09
| Оптические характеристики | |
|---|---|
| Оптическая длина волны, нм | 1100 - 1600 |
| Тип оптического разъема | SC/APC |
| Кол-во оптических входов | 1 |
| Рабочая входная оптическая мощность, дБм | -7 |
| WDM фильтр | Нет |
| Входные потери на отражение дБ | >45 |
| Тип оптического волокна | Одномодовое |
| Диапазон работы АРУ, дБм | -9...+2 |
| Характеристики ВЧ тракта | |
| Выходная мощность RF порта | 116 |
| Кол-во RF выходов | 2 |
| Частота ВЧ выхода, МГц | 45 ~862/1003 |
| Неравномерность АЧХ, дБ | ±0.75 |
| Максимальный уровень выходного сигнала, дБмкВ (АРУ от -7дБм) | ≥ 112（-9...+2) ≥ 116（-7...+2) |
| Электронная регулировка усиления (ATT), дБмкВ и АЧХ (EQ), дБ | 0-15 |
| Выходное сопротивление,Ом | 75 |
| Общие характеристики | |
| Управление и мониторинг | Нет |
| Рабочая температура, °С | -40...+60 |
| Напряжение питания, В | A: AC (150~265) B: AC (35~90) |
| Габариты, мм | 220 x 205 х 65 |
| Потребляемая мощность, Вт | ≤14 |
| Параметры качества при 114 dBμV，EQ=9dB，Pin=-1dBm，58ch Analog+22chDigital | |
| C/N, дБ | ≥ 51 |
