Сертификат соответствия OC-2-OT-0833

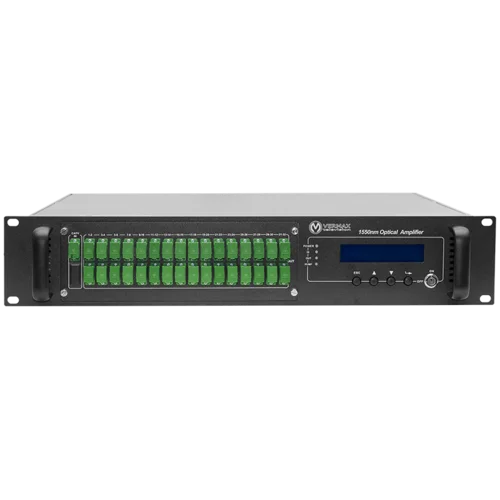

Vermax-MLP-32x21 – является высокопроизводительным EDFA усилителем с низким уровнем шума. Это идеальное оборудование для сетей FTTx
Эксплуатационные характеристики EDFA Vermax-MLP-32x21:
- Поддерживает управление и мониторинг по SNMP-протоколу
- Количество выходных портов: 32;
- Низкий коэффициент шума: менее 6 дБ при входном уровне сигнала 0 дБм;
- Удобный интерфейс сетевого управления, совместим со стандартом сетевого управления SNMP;
- Интеллектуальная система контроля температуры позволяет уменьшить энергопотребление;
- Возможно скомплектовать блоком питания с напряжением как 220VAC, так и 48VDC.
Технические характеристики
|
Параметр |
Значение |
Примечание |
| Оптические характеристики | ||
|
Длина волны, нм |
1535...1565 |
|
|
Входная мощность, дБм |
-5 ... +10 |
рекомендуемый входной уровень сигнала 0 ... +5 |
| Производитель лазера накачки | Viavi Solutions (США) | бывший JDSU |
|
Общая выходная мощность, дБм |
38 |
23 .. 39 дБм |
|
Стабильность выходной мощности, дБ |
+/- 0,5 |
|
|
Число выходов |
32 |
SC/APC |
|
Выходная мощность на каждом порту, дБм |
21 | |
|
Коэффициент шума, дБ |
6 |
при оптической мощности на входе 0дБ |
|
Обратные потери, дБ |
45 |
на оптическом входе / выходе |
|
Поляризационно-зависимые потери, дБ |
0,3 |
|
|
Зависимость коэффициента усиления от поляризации, дБ |
0,5 |
|
|
Изоляция входа / выхода, дБ |
-30 |
|
|
C/N |
50 |
10км стандартная оптическая линия, передатчик 1550нм с внешней модуляцией, передача 59к в аналоге и 30к в цифре, на входе оптического приемника -1дБм |
|
C/CTB |
63 |
|
|
C/CSO |
63 |
|
|
Оптический разъем |
SC/APC |
под заказ FC/APC, LC/APC |
| Общие характеристики | ||
|

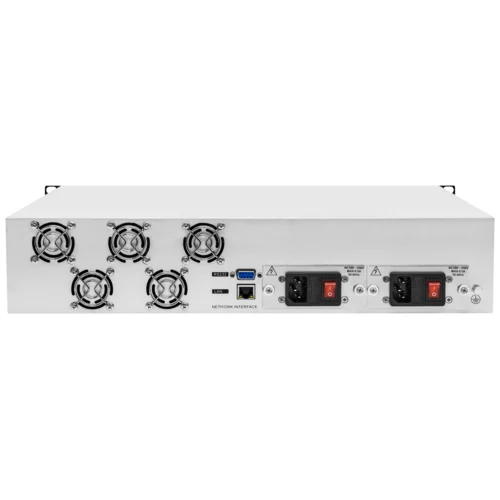

Сетевой интерфейсный порт |
RJ-45, RS-232 |
поддерживает I.E. и SNMP |
|
Напряжение питания, В |
220VAC (160..250 В, 50 Гц) Опционально 48VDC |
|
|
Потребляемая мощность, Вт |
50 |
при работе одного блока питания |
|
Рабочая температура, |
-5..+55 |
температура регулируется автоматически |
|
Температура хранения, |
-30..+70 |
|
|
Относительная влажность |
5% ~ 95% |
без конденсата |
|
Размеры, мм |
483 x 440 x 88 |
2RU |
|
Вес, кг |
8 |
в упаковке 10кг (2RU) |
| Оптические характеристики | |
|---|---|
| Длина волны, нм | 1545-1565 |
| Количество входов | 1 |
| Количество выходов | 32 |
| Входная мощность, дБм | -5 ... +10 |
| Выходная оптическая мощность, дБм | 21 |
| Стабильность выходной мощности, дБм | ±0.5 |
| Коэффициент шума, дБ | ≤ 5.0 |
| Обратные потери по входу, дБ | ≥ 45 |
| Обратные потери по выходу, дБ | ≥ 45 |
| Утечка накачки по входу, дБм | ≤ -30 |
| Утечка накачки по выходу, дБм | ≤ -30 |
| Поляризационно-зависимое усиление, дБ | ＜0.5 |
| Поляризационно-модовая дисперсия, пс | ＜0.5 |
| Диапазон регулировки оптической мощности, дБм | 4 |
| WDM фильтр | Нет |
| C/N, дБ | ≥ 50 |
| C/CTB, дБ | 63 |
| C/CSO, дБ | 63 |
| Общие характеристики | |
| Напряжение питания, В | 160-250 (DC 48 Опционально) |
| Общая потребляемая мощность, Вт | ≤ 50 |
| Рабочая температура, °С | -10 ... +50 |
| Рабочая относительная влажность воздуха, % | < 85% |
| Температура хранения, °С | -40 ... +80 |
| Габаритные размеры, мм | 483 x 440 x 88 |
| ВЕС, КГ | 6 |
| Характеристики | |
| Управление и мониторинг | WEB, SNMP |
