Поддерживает управление и мониторинг по WEB, SNMP и по средствам прикладного ПО Vermax Network Management System (Vermax NMS)

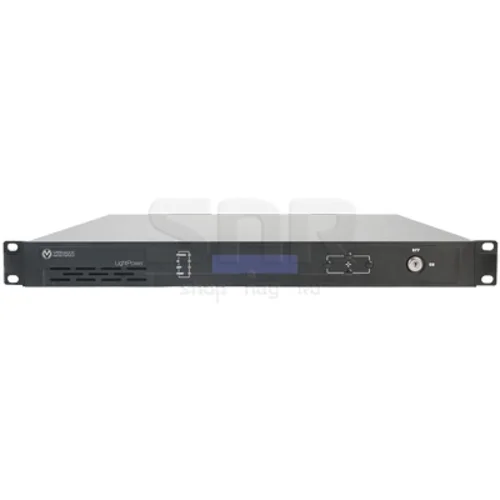

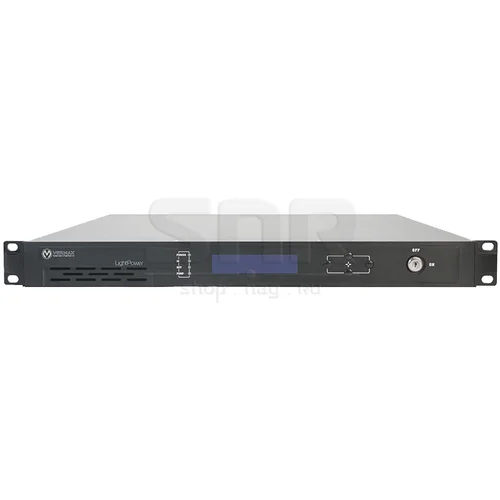

VERMAX-EDFA-xx - оптические усилители на волокне, легированном эрбием (Усилитель EDFA - Erbium-Doped Fiber Amplifier) Оптический усилитель состоит из легированного эрбием оптического волокна и высоконадежных лазеров накачки работающих на 980/1480 нм. Хорошие эксплуатационные показатели позволяют использовать данную модель в различных сетях кабельного телевидения больших и средних размеров.
-
Низкий шум и высокая энергетическая эффективность обеспечивается применением системы лазеров накачки с разными длинами волн;
-
Микропроцессорная система контроля обеспечивает стабильность параметров и рабочих режимов;
-
Встроенный дисплей для контроля рабочих режимов;
-

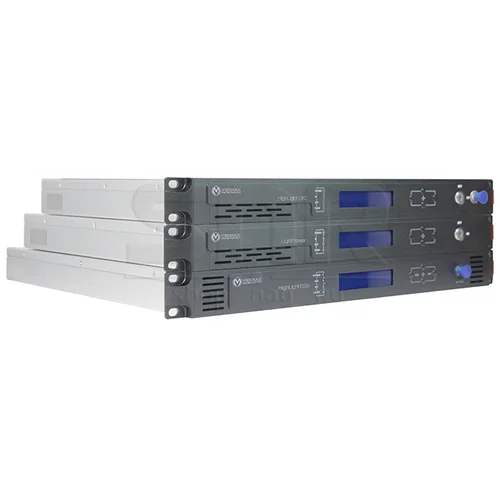

Широкий диапазон доступных выходных мощностей (различные модели);
-

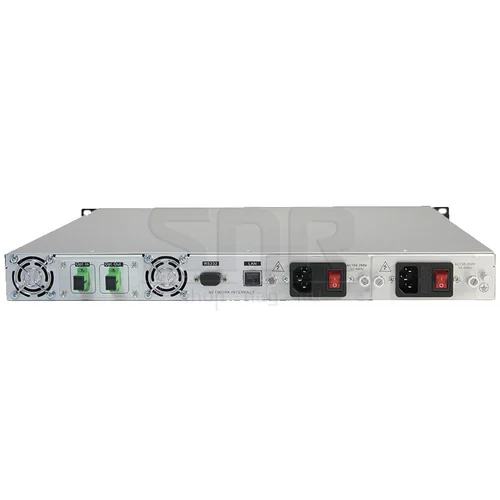

2 блока питания;
-

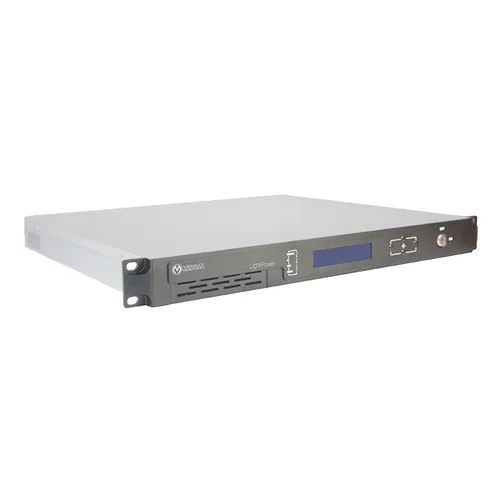

Стандартный конструктив 19" 1U.
|
Параметр |
Значение |
Примечание |
|
|
Характеристики оптической части |
Длина волны, нм
|
1545..1565
|
|
|
Входная мощность, дБм
|
-10 ... +10
|
рекомендуемый входной уровень сигнала 0 ... +5
|
|
|
Выходная мощность, дБм
|
15 .. 25 дБм
|
В зависимости от модели
|
|
|
Стабильность выходной мощности, дБ
|
+/- 0,5
|
||
|
Число выходов
|
1
|
|
|
|
Коэффициент шума, дБ
|
5
|
при оптической мощности на входе 0дБ
|
|
|
Обратные потери, дБ
|
>45
|
на оптическом входе / выходе
|
|
|
Поляризационно-зависимые потери, дБ
|
0,3
|
|
|
|
Зависимость коэффициента усиления от поляризации, дБ
|
0,5
|
|
|
|
Изоляция входа / выхода, дБ
|
-30
|
|
|
|
C/N
|
51
|
10км стандартная оптическая линия, передатчик 1550нм с внешней модуляцией, передача 59к в аналоге и 30к в цифре, на входе оптического приемника -1дБм
|
|
|
C/CTB
|
63
|
||
|
C/CSO
|
63
|
||
|
Оптический разъем
|
SC/APC
|
под заказ FC/APC, LC/APC
|
|
| Встроенный аттенюатор |
0-4
|
|
|
|
Общие характеристики |
Сетевой интерфейсный порт
|
RJ-45, RS-232
|
поддерживает I.E. и SNMP
|
|
Напряжение питания, В
|
160..250 (50Гц)
|
220VAC
Опционально DC 36-90В
|
|
|
Потребляемая мощность, Вт
|
>50
|
при работе одного блока питания
|
|
|
Рабочая температура, oC
|
-5..+55
|
температура регулируется автоматически
|
|
|
Температура хранения,
|
-30..+70
|
||
|
Относительная влажность
|
5% ~ 95%
|
||
|
Размеры, мм
|
483 x 405 x 44
|
1RU
|
|
|
Вес, кг
|
5
|
в упаковке 6кг
|
|
|
Параметр |
Значение |
Примечание |
|
|
Характеристики оптической части |
Длина волны, нм
|
1545..1565
|
|
|
Входная мощность, дБм
|
-5 (-10) ... +10
|
рекомендуемый входной уровень сигнала 0 ... +5
|
|
|
Выходная мощность, дБм
|
В зависимости от модели
|
15 .. 25 дБм
|
|
|
Стабильность выходной мощности, дБ
|
+/- 0,5
|
||
|
Число выходов
|
1 |
SC/APC
|
|
|
Коэффициент шума, дБ
|
5
|
при оптической мощности на входе 0дБ
|
|
|
Обратные потери, дБ
|
>45
|
на оптическом входе / выходе
|
|
|
Поляризационно-зависимые потери, дБ
|
0,3
|
|
|
|
Зависимость коэффициента усиления от поляризации, дБ
|
0,5
|
|
|
|
Изоляция входа / выхода, дБ
|
-30
|
|
|
|
C/N
|
51
|
10км стандартная оптическая линия, передатчик 1550нм с внешней модуляцией, передача 59к в аналоге и 30к в цифре, на входе оптического приемника -1дБм
|
|
|
C/CTB
|
63
|
||
|
C/CSO
|
63
|
||
|
Оптический разъем
|
SC/APC
|
под заказ FC/APC, LC/APC
|
|
|
Общие характеристики |
Сетевой интерфейсный порт
|
RJ-45, RS-232
|
поддерживает I.E. и SNMP
|
|
Напряжение питания, В
|
160..250 (50Гц)
|
220VAC опционально DC, AC+DC
|
|
|
Потребляемая мощность, Вт
|
50
|
при работе одного блока питания
|
|
|
Рабочая температура, oC
|
-5..+55
|
температура регулируется автоматически
|
|
|
Температура хранения,
|
-30..+70
|
||
|
Относительная влажность
|
5% ~ 95%
|
||
|
Размеры, мм
|
|
В зависимости модели
|
|
|
Вес, кг
|
|
В зависимости модели
|
|
| Оптические характеристики | |
|---|---|
| Длина волны, нм | 1545-1565 |
| Количество входов | 1 |
| Количество выходов | 1 |
| Входная мощность, дБм | -5 ... +10 |
| Выходная оптическая мощность, дБм | 17 |
| Стабильность выходной мощности, дБм | ±0.5 |
| Коэффициент шума, дБ | ≤ 5.0 |
| Обратные потери по входу, дБ | ≥ 45 |
| Обратные потери по выходу, дБ | ≥ 45 |
| Тип разъемов | SC/APC |
| Утечка накачки по входу, дБм | ≤ -30 |
| Утечка накачки по выходу, дБм | ≤ -30 |
| Поляризационно-зависимое усиление, дБ | ＜0.5 |
| Поляризационно-модовая дисперсия, пс | ＜0.5 |
| Диапазон регулировки оптической мощности, дБм | 4 |
| WDM фильтр | Нет |
| C/N, дБ | ≥ 50 |
| C/CTB, дБ | 63 |
| C/CSO, дБ | 63 |
| Общие характеристики | |
| Напряжение питания, В | 160-250 (DC 48 Опционально) |
| Общая потребляемая мощность, Вт | ≤ 30 |
| Рабочая температура, °С | -5…+55 |
| Рабочая относительная влажность воздуха, % | < 85% |
| Температура хранения, °С | -40 ... +80 |
| Габаритные размеры, мм | 483(W)×340(D)× 44(H) |
| ВЕС, КГ | 5,5 |
| Характеристики | |
| Управление и мониторинг | WEB, SNMP |
