Коннекторы (разъемы) предназначены для оконцевания медных одножильных кабелей при производстве патчкордов, а также при строительстве медных линий связи.
Аббревиатура RJ означает "Registered Jack" ("Стандартное Гнездо") и относится к конфигурациям, носящим общее название "Универсальных Кодов Классификации Сервиса" (Universal Service Ordering Codes) и описывающими семейство схем разводки телекоммуникационных интерфейсов USOC.
Коннекторы имеют простую конструкцию и состоят из корпуса, группы контактов и кабельного ввода.
-
Корпус изготавливается из прозрачного поликарбоната и ориентирован на эксплуатацию в широком температурном диапазоне, а также имеет имеет специальную защелку, которая обеспечивает надежную фиксацию коннектора в подключаемом оборудовании.
-
Группа контактов производится из металлов, которые обладают высокой проводимостью. Дополнительно в целях улучшения проводимости контакты покрываются различным слоем драгоценных металлов. В зависимости от своего назначения коннекторы имеют разное количество контактов.
Коннекторы производятся в экранированном / неэкранированном исполнении, со вставкой / без вставки.
-
Конструкция экранированных разъемов в отличии от неэкранированных имеет металлический корпус, который соединяется с экраном кабеля, и позволяет работать с экранированным оборудованием.
-
В коннекторах без вставки разводка кабеля производится непосредственно в самом разъеме, после чего происходит его обжим специальным инструментом. В коннекторах со вставкой наоборот - разводка выполняется в специальной вставке, которая помещается в разъем и только после этого выполняется обжим.
Конструкция и электромеханические параметры коннеторов отвечают требованиям соответствующих стандартов IEC. К заказу доступны несколько типов коннекторов (см.вкладку Доп. описание).
Медные компоненты SNR являются составной частью комплексной структурированной кабельной системы SNR, и уже давно зарекомендовали себя как отличное решение для построения локальных информационных сетей любого масштаба, особенно, по соотношению цена/качество.
Варианты коннекторов SNR
| Артикул | Тип коннектора | Категория | Исполнение | Пропускная способность |
| SNR-RJ-11 | RJ-11 (6P4C) | 3 | неэкранированное | 16 МГц |
| SNR-RJ-45 | RJ-45 (8P8C) | 5е | неэкранированное | 100 МГц |

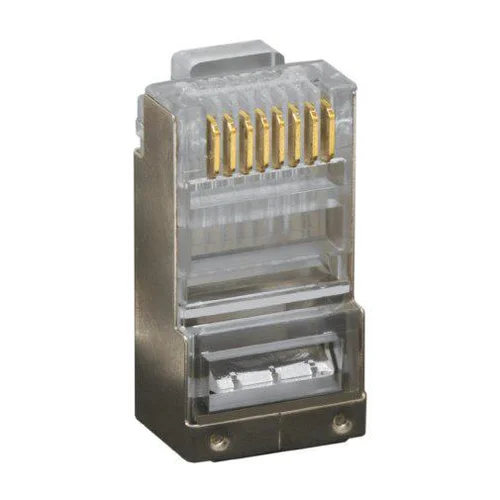

| SNR-RJ-45s | RJ-45 (8P8C) | 5е | экранированное | 100 МГц |
| SNR-RJ-45-c6 | RJ-45 (8P8C) | 6 | неэкранированное | 250 МГц |
| Общие | |
|---|---|
| Тип коннектора | RJ-45 |
| Категория | 5e |
| Полоса пропускания, МГц | 100 |
| Исполнение | Экранированный |
| Материал контактов | Фосфатированная бронза с золотым напылением 1,25 мкм |
| Материал корпуса | Поликарбонат |
| Тип ножей | Под одножильный кабель |
| Диаметр проводников, мм | 0,51-0,40 (24-26 AWG) |
| Температура хранения, °C | от -40 до 70 |
| Температура эксплуатации, °C | от -30 до 80 |
| Количество в упаковке | 100 |
