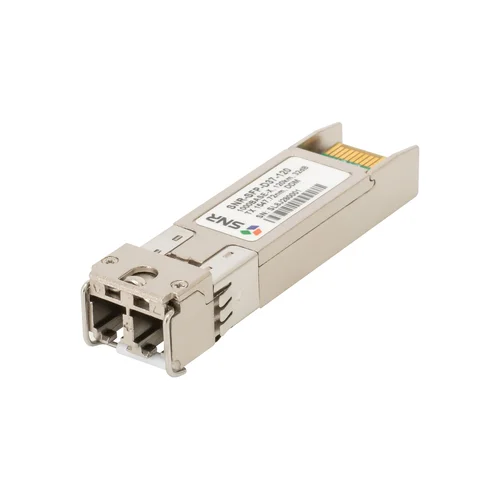

Двухволоконный оптический DWDM модуль с форм-фактором SFP для 1G Ethernet, соответствует стандарту 1000Base-ZX. Предназначен для работы в одномодовом оптическом волокне (Single mode fiber, SMF), максимальная дальность 120км, оптический бюджет 32dB, duplex LC коннектор, соответствие рекомендациям SFF-8431 Multisource Agreement (MSA).
Основные технические характеристики:
|
Рабочая длина волны Tx, нм |
1547.72 |
|
Тип лазера |
DFB |
|
Мощность излучения, dBm |
0... 5 |
|
Тип приемника |
APD |
|
Чувствительность приемника, dBm |
-32 |
|
Максимальная допустимая мощность на входе приемника,dBm |
-10 |
|
Максимальная дальность, км |
120 |
|
Оптический бюджет, дБ |
32 |
|
Поддержка горячей замены |
+ |
| Поддержка DDMI (Digital Diagnostic Monitoring Interface) |
+ |
|
Тип коннектора |
LC duplex |
|
Диапазон рабочих температур, C |
-5..+70 |
| Канал | Артикул для заказа | Частота, THz | Длина волны, nm |
| 17 | SNR-SFP+D17-120 | 191.7 | 1563.86 |
| 18 | SNR-SFP+D18-120 | 191.8 | 1563.05 |
| 19 | SNR-SFP+D19-120 | 191.9 | 1562.23 |
| 20 | SNR-SFP+D20-120 | 192.0 | 1561.42 |
| 21 | SNR-SFP+D21-120 | 192.1 | 1560.61 |
| 22 | SNR-SFP+D22-120 | 192.2 | 1559.79 |
| 23 | SNR-SFP+D23-120 | 192.3 | 1558.98 |
| 24 | SNR-SFP+D24-120 | 192.4 | 1558.17 |
| 25 | SNR-SFP+D25-120 | 192.5 | 1557.36 |
| 26 | SNR-SFP+D26-120 | 192.6 | 1556.55 |
| 27 | SNR-SFP+D27-120 | 192.7 | 1555.75 |
| 28 | SNR-SFP+D28-120 | 192.8 | 1554.94 |
| 29 | SNR-SFP+D29-120 | 192.9 | 1554.13 |
| 30 | SNR-SFP+D30-120 | 193.0 | 1553.33 |
| 31 | SNR-SFP+D31-120 | 193.1 | 1552.52 |
| 32 | SNR-SFP+D32-120 | 193.2 | 1551.72 |
| 33 | SNR-SFP+D33-120 | 193.3 | 1550.92 |
| 34 | SNR-SFP+D34-120 | 193.4 | 1550.12 |
| 35 | SNR-SFP+D35-120 | 193.5 | 1549.32 |
| 36 | SNR-SFP+D36-120 | 193.6 | 1548.51 |
| 37 | SNR-SFP+D37-120 | 193.7 | 1547.72 |
| 38 | SNR-SFP+D38-120 | 193.8 | 1546.92 |
| 39 | SNR-SFP+D39-120 | 193.9 | 1546.12 |
| 40 | SNR-SFP+D40-120 | 194.0 | 1545.32 |
| 41 | SNR-SFP+D41-120 | 194.1 | 1544.53 |
| 42 | SNR-SFP+D42-120 | 194.2 | 1543.73 |
| 43 | SNR-SFP+D43-120 | 194.3 | 1542.94 |
| 44 | SNR-SFP+D44-120 | 194.4 | 1542.14 |
| 45 | SNR-SFP+D45-120 | 194.5 | 1541.35 |
| 46 | SNR-SFP+D46-120 | 194.6 | 1540.56 |
| 47 | SNR-SFP+D47-120 | 194.7 | 1539.77 |
| 48 | SNR-SFP+D48-120 | 194.8 | 1538.98 |
| 49 | SNR-SFP+D49-120 | 194.9 | 1538.19 |
| 50 | SNR-SFP+D50-120 | 195.0 | 1537.40 |
| 51 | SNR-SFP+D51-120 | 195.1 | 1536.61 |
| 52 | SNR-SFP+D52-120 | 195.2 | 1535.82 |
| 53 | SNR-SFP+D53-120 | 195.3 | 1535.04 |
| 54 | SNR-SFP+D54-120 | 195.4 | 1534.25 |
| 55 | SNR-SFP+D55-120 | 195.5 | 1533.47 |
| 56 | SNR-SFP+D56-120 | 195.6 | 1532.68 |
| 57 | SNR-SFP+D57-120 | 195.7 | 1531.90 |
| 58 | SNR-SFP+D58-120 | 195.8 | 1531.12 |
| 59 | SNR-SFP+D59-120 | 195.9 | 1530.33 |
| 60 | SNR-SFP+D60-120 | 196.0 | 1529.55 |
| 61 | SNR-SFP+D61-120 | 196.1 | 1528.77 |
SNR-SFP-Dxx-120, где xx - номер DWDM канала.
Все модели оптических модулей SNR могут быть изготовленны в промышленном (industrial, индустриальном) исполнении с диапазаном рабочих температур: -40..+85 С.
Трансиверы со скоростью передачи 1G и ниже, также как и 10G модели могут быть изготовленны с поддержкой функции цифровой диагностики и мониторинга (DDMI/DOM).
Совместимость модулей с Ethernet-оборудованием Cisco, Extreme, Juniper, HP, Dell, Force10, Huawei, Dlink и др. производителей.
Возможно изготовление оптических модулей с вашим логотипом и P/N!
| Общие | |
|---|---|
| Тип модуля | DWDM |
| Скорость модуля | 1Gbps |
| Тип оптического волокна | SMF |
| Длина волны Tx, нм | 1547,72 |
| Оптический бюджет, дБ | 32 |
| Мощность излучения, дБм | от 0 до 5 |
| Чувствительность приемника, дБм | -32 |
| Максимально допустимый уровень, дБм | -10 |
| Форм-фактор модуля | Модули SFP |
| Тип коннектора модуля | LC |
| Максимальное расстояние, км | 120 |
| Расстояние передачи (диапазон), км | 80-120 |
