Описание

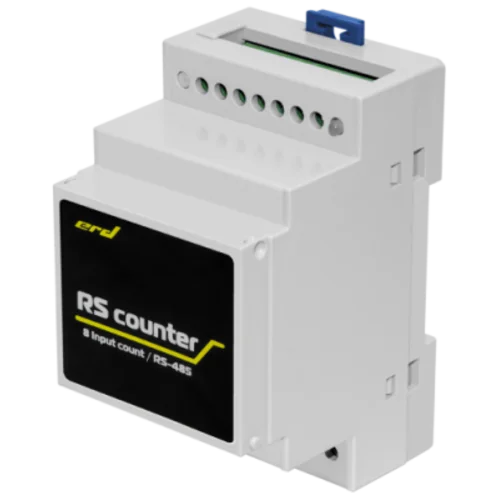

Устройство используется для подключения водосчётчиков с импульсными выходами.
Для связи с концентратором используется проводной интерфейс RS-485.
Основной функционал:
- подсчёт импульсов на своих входах, передача этих данных концентратору по шине RS485
- напряжение питания 9-48В. потребляемая мощность 1,5Вт (12В, 124мА)
- крепление на DIN-рейку
Подерживается герконовый, импульсный тип сигнала. Резистивный тип сигнала не поддерживается.
Адреса регистров Modbus для устройства SNR-RS-Sensor
Системные настройки
| Адрес | Описание | Значение по умолчанию | Чтение регистров хранения (0x03) | Запись регистров хранения (0x06) |
| 2 | Адрес устройства на шине Modbus | 1 | Да | Да |
| 4 | Версия прошивки | Да | Нет | |
| 6 | Идентификационный номер устройства | Да | Нет |
Настройки RS485
| Адрес | Описание | Возможные значения | Значение по умолчанию | Чтение регистров хранения (0x03) | Запись регистров хранения (0x06) |
| 10 | Скорость (BaudRate) | 0: 2400 б/с 1: 4800 б/с 2: 9600 б/с 3: 19200 б/с 4: 38400 б/с 5: 57600 б/с 6: 115200 б/с | 2: 9600 б/с | Да | Да |
| 12 | Биты данных | 0: 7 бит 1: 8 бит | 1: 8 бит | Да | Да |
| 14 | Четность (Parity) | 0: Even (Четн.) 1: Odd (Нечетн.) 2: None (Нет) | 2: None (Нет) | Да | Да |
| 16 | Стоповые биты (Stop Bits) | 0: 1 бит 1: 2 бит | 0: 1 бит | Да | Да |
Адреса параметров дискретных входов
| Адрес значения | Значение по умолчанию | Функции чтения и записи | |||||||||||
| DI1 | DI2 | DI3 | DI4 | DI5 | DI6 | DI7 | DI8 | Чтение регистров хранения (0x03) | Запись регистров хранения (0x06) | Чтение дискретных входов (0x02) | |||
| Состояние входов | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | ЛОЖЬ | Нет | Да | ||
| Счётчик импульсов | 50 | 52 | 54 | 56 | 58 | 60 | 62 | 64 | 0 | Да | Нет | ||
| Коэффициент умножения | 100 | 102 | 104 | 106 | 108 | 110 | 112 | 114 | 1 | ||||
| Коэффициент деления | 150 | 152 | 154 | 156 | 158 | 160 | 162 | 164 | 1 | ||||
| Коэффициент смещения | 200 | 202 | 204 | 206 | 208 | 210 | 212 | 214 | 0 | ||||
| Физическое значение | 250 | 252 | 254 | 256 | 258 | 260 | 262 | 264 | Значение счётчика импульсов | Да | Нет | ||
| Настройка сглаживания дребезга входов (мсек) | 300 | 302 | 304 | 306 | 308 | 310 | 312 | 314 | 10 мсек | Да | |||
Все регистры хранения (Holding registers) имеют 32-битный размер, т.е. занимают по два 16-битных регистра Modbus. Используется формат "big-endian для порядка байт в словах, little-endian для порядка слов" (0x01234567 → 0x10325476).
Характеристики
| Общие | |
|---|---|
| Количество импульсных входов | 8 |
