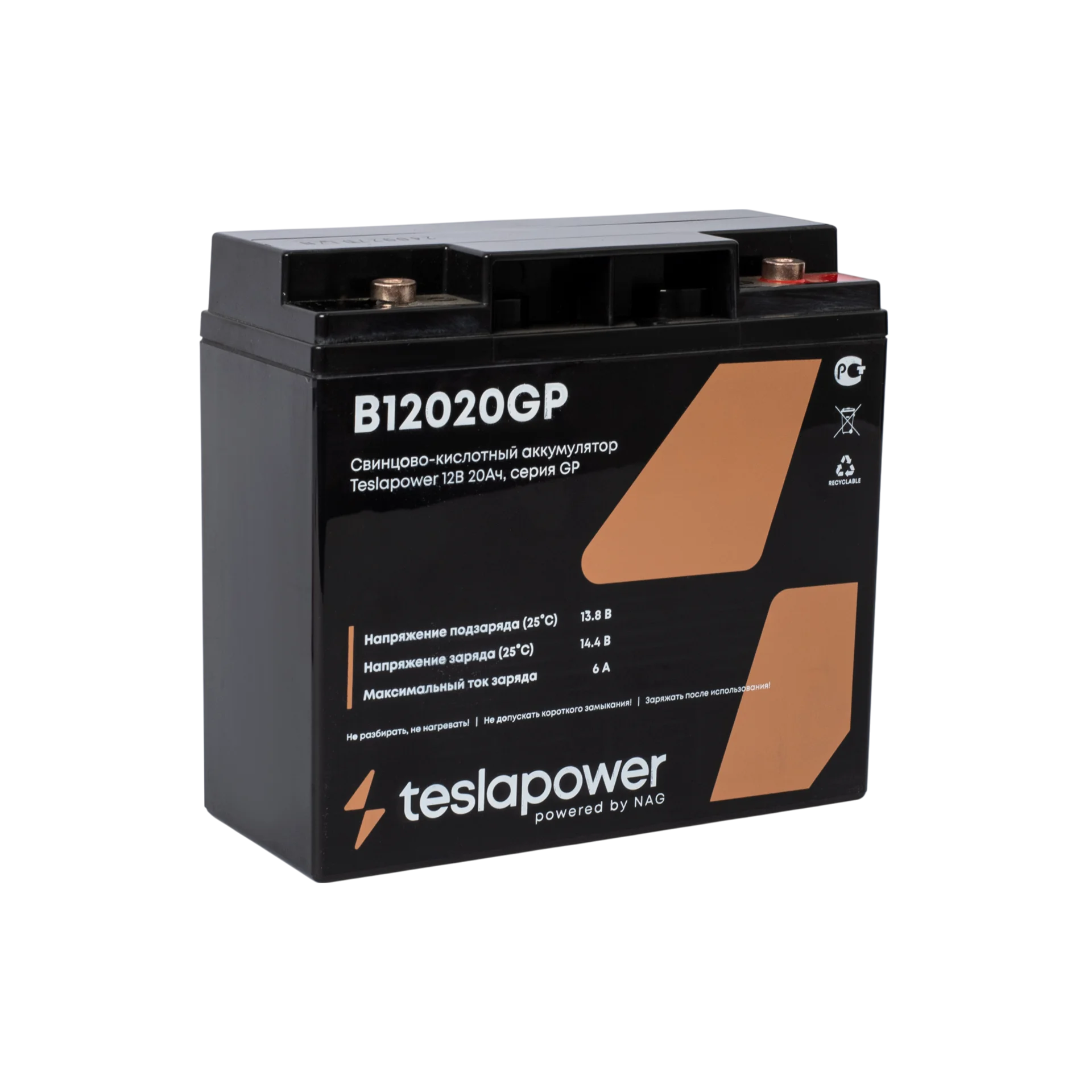

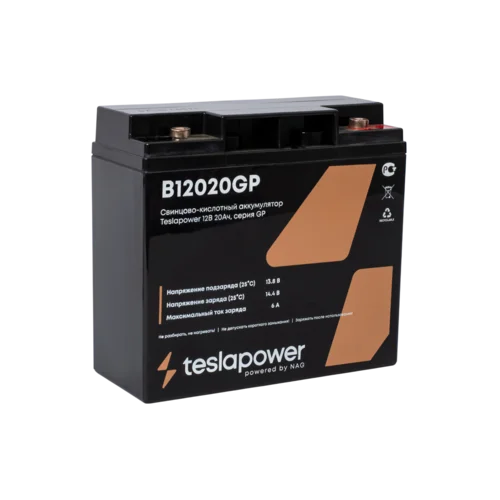

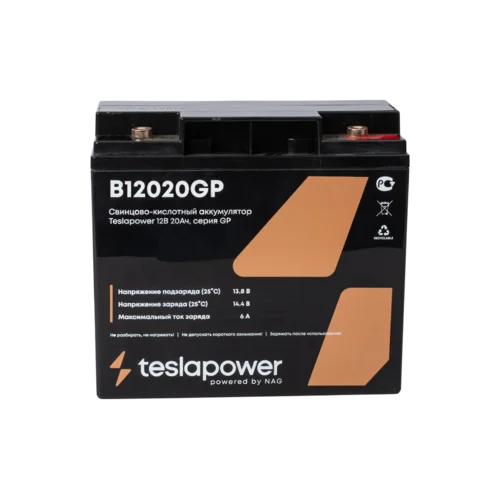

Свинцово-кислотный герметичный необслуживаемый аккумулятор для ИБП с регулируемым клапаном VRLA (Valve-Regulated Lead-Acid) с внутренней рекомбинацией газа и абсорбированным электролитом (технология AGM Absorbent Glass Mat) с номинальным напряжением 12В и емкостью 20Ач.
Предназначен для работы в буферном режиме (постоянный подзаряд) или циклическом режиме (разряд-заряд). Многослойная технология конструкции аккумулятора, ячеистая конструкция батареи, специальный клей, обеспечивает компактность и защиту от вибраций и ударов. Корпус и крышка батареи изготовлены из негорючего ударопрочного пластика ABS.
Сепаратор между положительными и отрицательными пластинами выполнен из тонкого стекловолокна, обеспечивает низкое сопротивление при разрядах большим током. Пластины батареи прямоугольной формы. Благодаря применению специальной структуре и особого сплава, увеличивается плотность энергии на единицу массы и объема, а также повышается срок службы батареи. Конструкция гнезд пластин обеспечивает защиту от короткого замыкания в случае изгиба или деформации пластин, в случае горизонтального расположения батареи. Электролит высокой степени очистки содержит добавки, улучшающие разрядные характеристики.
Батарея не требует обслуживания в течение всего срока службы и обеспечивает высокую безопасность во время эксплуатации. Герметичная конструкция батареи позволяет транспортировать ее любым видом транспорта. Срок службы до 5 лет.
Применение:
- Источники бесперебойного питания и системы электроснабжения
- Аварийный резервный источник питания
- Аварийное освещение
- Железнодорожная сигнализация
- Сигнализация и охранная система
- Электронные приборы и оборудование
- Источники питания связи
- Источники постоянного тока
- Системы автоматического управления
Габаритные размеры | |
Характеристика разряда при температуре 25°С | |
Характеристика разряда при температуре 25°С |
|
Жизненный цикл при 25°С | |
Зависимость ёмкости от температуры | |
Влияние температуры на срок службы батареи | |
Характеристика саморазряда |
Характеристика разряда постоянного тока при 25°С (А/на яч)
Напряжение АКБ /время | 5мин | 10мин | 15мин | 30мин | 1ч | 2ч | 3ч | 4ч | 5ч | 10ч | 20ч |
1,60 В/яч | 76,2 | 48,4 | 35,2 | 21,6 | 12,7 | 7,47 | 5,16 | 4,00 | 3,29 | 1,90 | 1,03 |
1,65 В/яч |
74,4 |
47,0 | 33,9 | 21,0 | 12,5 | 7,20 | 5,07 | 3,92 | 3,24 | 1,86 | 1,02 |
1,70 В/яч | 71,0 | 45,0 | 32,6 | 20,6 | 12,2 | 7,11 | 5,02 |
3,88 |
3,24 | 1,86 | 1,01 |
1,75 В/яч | 68,0 | 43,2 | 32,0 | 20,4 | 12,0 | 7,02 | 5,02 | 3,84 | 3,20 | 1,86 | 1,00 |
1,80 В/яч | 64,0 | 42,8 | 31,2 | 19,8 | 11,8 | 6,8 | 4,93 | 3,80 | 3,16 | 1,81 | 0,978 |
Характеристика разряда по мощности при 25°С (Вт/на яч)
Напряжение АКБ /время |
5мин | 10мин | 15мин | 30мин | 1ч | 2ч | 3ч | 4ч | 5ч | 10ч | 20ч |
1,60 В/яч | 141 | 90,4 | 66,9 | 41,0 | 23,0 | 14,5 | 10,2 | 7,96 | 6,54 | 3,79 | 2,03 |
1,65 В/яч | 139 | 88,1 | 64,4 | 40,1 | 22,7 | 14,1 | 10,1 | 7,80 | 6,49 | 3,76 | 2,02 |
1,70 В/яч | 132 | 84,4 | 61,9 | 39,3 | 22,3 | 13,9 | 10,0 |
7,76 |
6,49 | 3,73 | 2,01 |
1,75 В/яч | 127 | 81,5 | 60,9 | 39,0 | 21,8 | 13,7 | 10,0 | 7,68 | 6,40 | 3,73 | 2,01 |
1,80 В/яч | 119 | 80,7 | 59,4 | 37,9 | 21,4 | 13,3 | 9,85 | 7,60 | 6,31 | 3,64 | 1,97 |
Характеристики | |
---|---|
Тип АКБ | Стационарный GP AGM VRLA |
Емкость (25°С), Ач | 20 |
Номинальное напряжение АКБ, В(DC) | 12 |
Вес АКБ, кг | 6 |
Внутреннее сопротивление, мОм | 12.5 |
Тип клемм АКБ | M5 |
Срок службы АКБ | 5 лет |
Высота АКБ, мм | 167 |
Ширина АКБ, мм | 77 |
Длина АКБ, мм | 181 |
