Описание

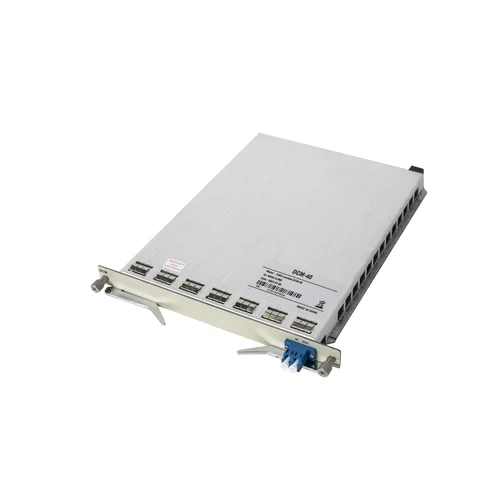

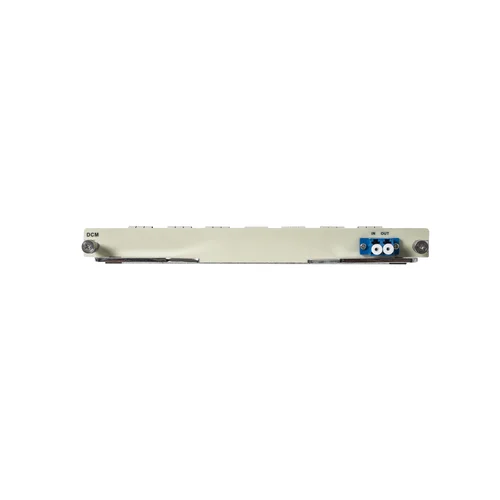

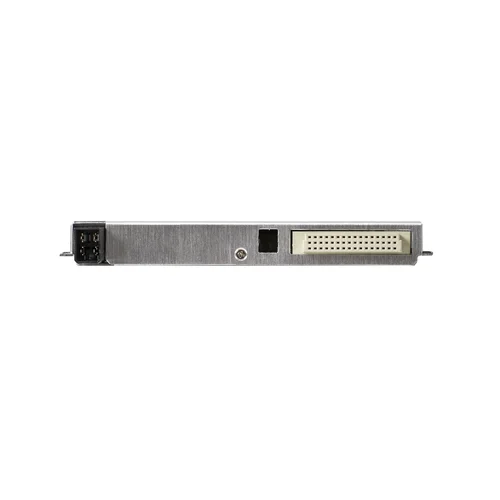

Компенсатор дисперсии серии SNR-Lambda с изменяемым показателем компенсации.
Применяется при построении сетей DWDM с использованием QSFP28 PAM4 модулей или SFP28 25/32G.
Основные параметры
Параметр | минимум | максимум | ед. измерения |
Dispersion Setting Resolution | 10 | ps/nm | |
Dispersion Accuracy | -30 | +30 | ps/nm |
Tuning Stability | -10 | 10 | ps/nm |
Insertion Loss | 3 | 6 | dB |
Return Loss | >45 | dB | |
Power Consumption | 8 | W |
Модульная платформа сериии Lambda предназначена для построение сетей CWDM/DWDM. Решение отвечает потребностям большинства заказчиков.
В зависимости от установленных карт может обеспечивать передачу каналов от 1Гб/с до 200Гб/с на канал. Обеспечиваеть резервирование оптических трактов, может применяться для 3R регенерации и прочие.
Платформа позволяет получить хорошую надежность без переплаты.
Основные используемые карты:
SNR-Lambda-TR-200G | Карта транспондера 200G. Имеет 1 порт CFP2 и 2 порта QSFP28 |
SNR-Lambda-SA-25G | Карта транспондеров 25G. Карта обеспечивает передачу 4х каналов 25~28G |
SNR-Lambda-SA-10G | Карта транспондера 10G. Карта обеспечивает передачу 4х каналов 1~10G |
SNR-Lambda-EB-X | Карта усилителя EDFA (booster), усиление до XдБ, выход до +XдБм |
SNR-Lambda-EP-X | Карта усилителя EDFA (preamp), усиление до XдБ, выход до +XдБм |
SNR-Lambda-DCM-X | Карта фиксированного компенсатора дисперсии на X Км |
SNR-Lambda-TDCM-40 | Карта настраеваемого компенсатора дисперсии на X Км |
Характеристики
Характеристики | |
---|---|
Расстояние компенсации | 40 |
Тип DCM | Fiber |
Диапазон рабочих длин волн, нм | от 1528.5 до 1561 |
Усредненная хроматическая дисперсия, пс/нм | 800 |
Вносимые потери (без учета коннекторов), dB | 3,8 |
Обратные потери, dB | >45 |
Тип оптических коннекторов | COM: LC, Tx/RX: LC |
